3. Opis i namjena uređaja

DT240 je multifunkcionalni digitalni elektronički termostat s LCD zaslonom, a primjenjuje se kod upravljanja procesima grijanja i hlađenja. Područje regulacije mu je od -55 do +255 °C. Radom termostata upravlja mikrokontroler koji mu osigurava točnost od ± 1 °C unutar cijelog opsega rada. Kao temperaturni senzor termostat koristi NTC otpornik, a konkretno područje mjerenja temperature ovisi o tipu priključenog NTC otpornika/senzora (vidi Tablica otpora temperaturnog senzora). Diferencija mu je podesiva od 0,1 do 10 °C. Napaja se izmjeničnim naponom u granicama od 100 V do 250 V, uz frekvenciju od 50 ili 60 Hz.

Kućište termostata je širine 2 DIN modula, odnosno 36 mm i prilagođen je za brzu ugradnju na standardni DIN nosač od 35 mm. Zbog mogućnosti izbora i spajanja čak 11 različitih vrsta NTC senzora ovaj termostat je idealan izbor u slučaju kada postojeću opremu treba zamijeniti novom.

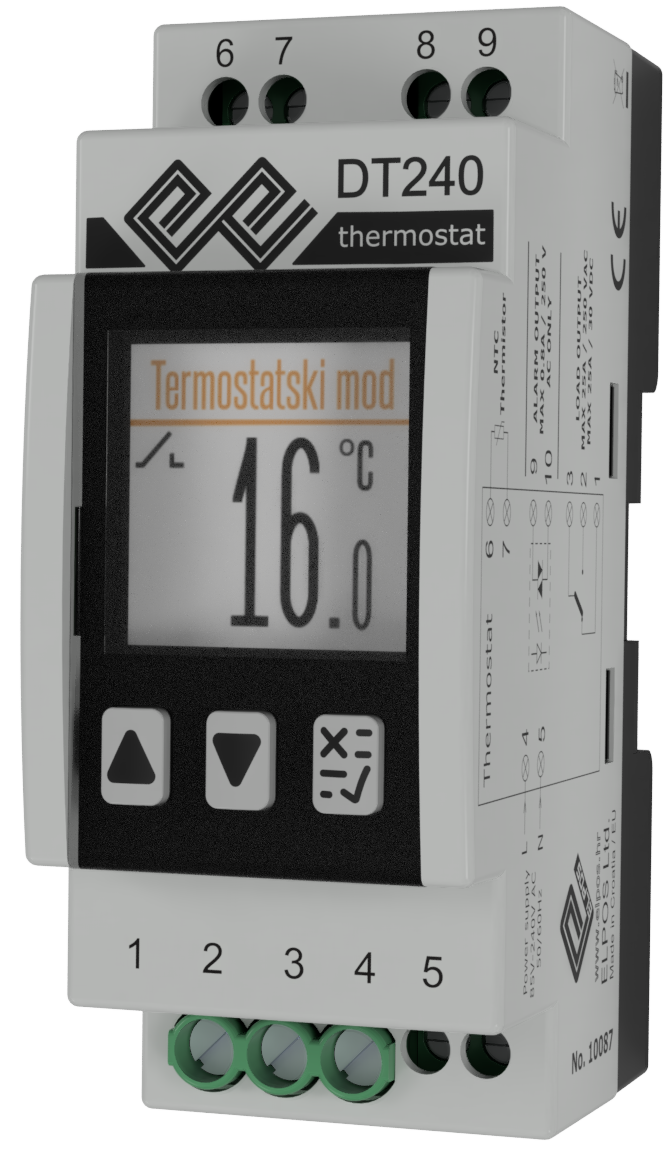

DT240

Moguće je koristiti NTC senzore od: 10, 12, 15, 16.7, 33, 47, 50 i 100 kΩ / 25°C. Osim toga, u termostatu je implementirano digitalno filtriranje smetnji tako da će uređaj mjeriti točnu temperaturu i ako je kabel temperaturnog senzora položen u blizini energetskih kabela, u duljini do 100 m.

Jedna od važnijih osobina ovog termostata je i veliko dopušteno opterećenje beznaponskog preklopnog kontakta glavnog izlaznog releja, od čak 25 A, što u mnogim slučajevima eliminira potrebu za dodatnim elektromagnetskim sklopnikom (kontaktorom). Termostat ima i dodatni, pomoćni elektronički relej sklopne moći 1 A / 250 V~, koji se može koristiti i kao alarmni izlaz.

Alarmirati se može: prekid ili kratki spoj senzora temperature, odnosno preniska ili previsoka temperatura, uz zvučni signal i ispis uzroka alarma na zaslonu termostata.

Osim u termostatskom modu rada DT240 može raditi još i u ručnom i vremenskom modu rada. Ručni mod je koristan kada se želi testirati instalacija grijanja ili hlađenja, a da za to, u trenutku ugradnje i puštanja u rad, ne postoje temperaturni uvjeti. U vremenskom modu DT240 se ponaša kao vremenski relej s podesivim vremenom uključenja i isključenja i/ili glavnog elektromehaničkog i/ili pomoćnog elektroničkog izlaznog releja. Vremena se mogu podešavati u rasponu od 1 minute do 10 sati. Ovaj mod rada može dobro doći u slučaju oštećenja NTC senzora, a nužno je da ne dođe do prekida rada reguliranog procesa grijanja ili hlađenja.

Zbog veće sigurnosti i šireg područja upotrebe kod termostata DT240 primijenjeno je galvansko odvajanje kruga NTC senzora temperature, a termostat je projektiran i ispitan tako da izdrži prenapone više od 4 kV.

Višebojni LCD zaslon visoke rezolucije i odlične vidljivosti prikazuje mnogobrojne numeričke i tekstualne podatke i simbole, koji omogućavaju jednostavno podešavanje, mnogobrojne informacije i pravilno korištenje termostata.

Da bi termostat DT240, unatoč svojim mnogobrojnim mogućnostima, bio što jednostavniji u primjeni za svaku njegovu funkciju postoji kratko objašnjenje. Ono se poziva aktiviranjem simbola koji vodi do pomoći koja se ispisuje na zaslonu termostata.

Termostat DT240 nudi višejezično korisničko sučelje, a jezici koji se u radu mogu izabrati su: engleski, njemački, hrvatski, poljski, mađarski, bošnjački, srpski (ćirilično pismo) te koreanski.

Na kućištu termostata otisnuti su podaci o proizvođaču, tvornički broj, CE znak i blok shema priključaka termostata, koja olakšava njegovo pravilno spajanje.
