5. Termostatski mod rada

Termostatski mod rada je osnovna namjena uređaja i tvornički je odabran. U daljnjem tekstu opisane su postavke koje se mogu mijenjati u termostatskom modu rada.

5.1. Opis korisničkog sučelja

Na donjoj slici prikazan je pojednostavljeni izgled upravljačke ploče termostata DT240.

screen_main_3_2_heat_mode

Za upravljanje uređajem koriste se tri tipke. Tipka bttn_up koristi se za navigaciju prema gore i za povećavanje unosa brojeva, npr. temperature. Slično tome se tipka bttn_down koristi za navigaciju prema dolje i za smanjenje unosa brojeva. Treća tipka bttn_multi je takozvana multifunkcijska tipka i koristi se za potvrđivanje ili poništavanje unosa, za ulazak u izbornik te za uključivanje/isključivanje uređaja.

Informacije o trenutnom statusu uređaja, koje se prikazuju na zaslonu, podijeljene su u 5 različitih dijelova/sekcija:

front_panel_desc

section_1

Statusna traka

Ova sekcija sadrži statusnu traku na kojoj se, u tekstualnom obliku, prikazuju podaci o trenutnom stanju releja, alarma, željene temperature te eventualnih grešaka koje su detektirane (npr. greška senzora).

section_2

Stanje glavnog releja

Prikazuje status glavnog elektromehaničkog releja. Simbol označava da je radni kontakt releja uključen, dok simbol označava da je radni kontakt releja isključen. Također , ovisno o načinu rada grijanje/hlađenje, ako je uređaj u načinu grijanja prikazuje se simbol . Ako je uređaj u načinu hlađenja prikazuje se simbol .

section_3

Stanje alarma

Prikazuje status alarma. Simbol označava da je alarm aktiviran. Kada alarm nije aktivan na zaslonu nema simbola.

section_4

Temperatura senzora

Prikazana vrijednost na zaslonu je zbroj trenutne temperature očitane sa senzora i vrijednosti temperaturne korekcije koju je zadao korisnik (tvornička vrijednost korekcije je 0°C).

section_5

Način rada grijanje/hlađenje

Ako glavni relej nije uključen pozadinska boja je bijela. Ako je glavni relej uključen, a uređaj je u modu grijanja pozadinska boja je crvena. Slično tome, ako je glavni relej uključen, a uređaj je u modu hlađenja pozadinska boja je plava.

5.2. Isključivanje i uključivanje uređaja

Ukoliko je termostat ranije bio uključen, isključiti termostat je vrlo jednostavno, dovoljno je dodirnuti multifunkcijsku tipku i na zaslonu će se prikazati 2 moguća izbora: Izbornik i Isključi uređaj. Tipkom prema dolje dovedemo zaslonski kursor na Isključi uređaj i potvrdimo dodirom multifunkcijske tipke i termostat je isključen. Na zaslonu će se prikazati bijeli simbol na crnoj pozadini, međunarodno poznat kao simbol za uključeno i isključeno, odnosno za ON i OFF.

Isključivanje uređaja

Napomena

Kod gubitka napajanja uređaj pamti prijašnje stanje o tome da li je bio uključen ili isključen. Uređaj također pamti i sve ranije unesene postavke.

Ako je uređaj ranije već bio isključen na crnoj pozadini zaslona termostata biti će prikazan veliki bijeli znak .

Dodirnemo li multifunkcijsku tipku na zaslonu će se pokazati poruka „Uređaj isključen.
Držite 3s za uključenje.”. Ako multifunkcijsku tipku držimo 3 sekunde pojaviti će se poruka „Uređaj je uključen” i logo proizvođača termostata.

Uključivanje uređaja

Nakon toga, na centralnom dijelu zaslona će se prikazati temperatura koju trenutno mjeri temperaturni senzor, a pri vrhu zaslona i niz putujućih, vrlo korisnih informacija o radu i podešenosti termostata. U slučaju da termostat nije na tvorničkim postavkama, zbog ranije provedenih podešavanja, kod proizvođača ili samog korisnika, moguće je da izgled zaslona bude i drugačiji.

5.3. Kako odrediti temperature uključenja/isključenja releja?

Kako bi termostat tokom rada mogao odrediti da li će uključiti ili isključiti relej, mora imati četiri podatka :

  1. Da li termostat treba raditi u modu grijanja ili hlađenja ?

  2. Koja je trenutna temperatura senzora TS (ovaj podatak se automatski očitava sa temperaturnog senzora svake sekunde).

  3. Koja je srednja temperatura uključenja T1 - takozvana Podešavanje temp. ?

  4. Koja je razlika temperature uključenja T2 - takozvana Diferencija ?

Kao što je rečeno, podatak o trenutnoj temperaturi senzora TS će se automatski očitavati sa senzora, međutim informaciju o modu rada (grijanje/hlađenje), srednju temperaturu T1 (Podešavanje temp.) i razliku temperature T2 (Diferencija) korisnik mora ručno odabrati ili namjestiti u opcijama termostata.

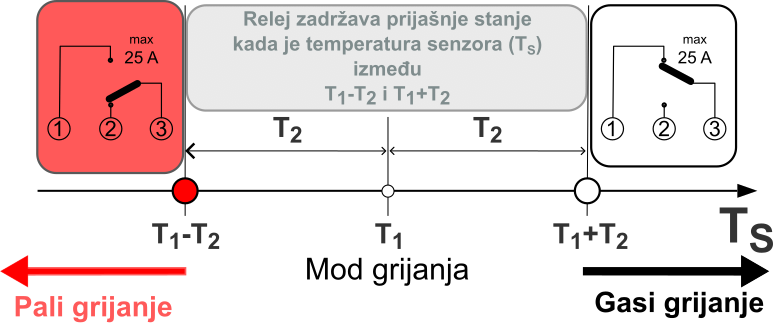

5.3.1. Kako odrediti temperature u modu grijanja

Ako je termostat u modu grijanja, termostat će uključiti relej kada je temperatura senzora TS manja od T1 - T2. Termostat će isključiti relej ako je temperatura senzora TS veća od T1 + T2. A u slučaju kada je temperatura senzora između (T1 - T2) i (T1 + T2) stanje releja se neće mijenjati, tj. ako je relej ranije bio uključen onda ostaje uključen ili ako je ranije bio isključen, relej ostaje isključen.

heating_diagram

Znači, u modu grijanja, pravilo za određivanje kada uključiti/isključiti relej je:

  1. Ako je TS < T1 - T2 relej je uključen (temperatura senzora je niska pa se relej/grijanje uključuje).

  2. Ako je TS > T1 + T2 relej je isključen (temperatura senzora je visoka pa se relej/grijanje isključuje).

  3. Ako je TS > (T1 - T2) i TS < (T1 + T2) relej ne mijenja stanje (temperatura senzora je između (T1 - T2) i (T1 + T2) ).

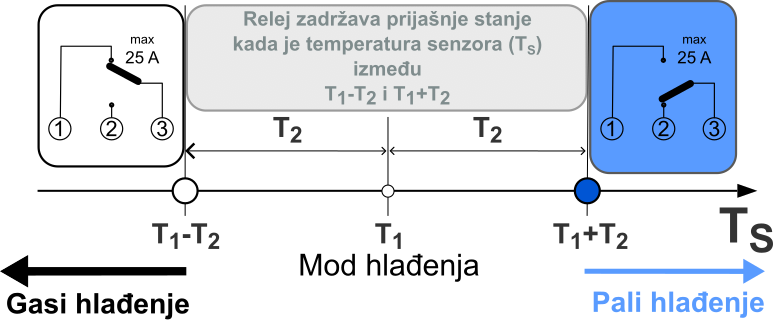

5.3.2. Kako odrediti temperature u modu hlađenja

U modu hlađenja logika je vrlo slična:

cooling_diagram

  1. Ako je TS < T1 - T2 relej je isključen (temperatura senzora je niska pa se relej/hlađenje isključuje).

  2. Ako je TS > T1 + T2 relej je uključen (temperatura senzora je visoka pa se relej/hlađenje uključuje).

  3. Ako je TS > (T1 - T2) i TS < (T1 + T2) relej ne mijenja stanje (temperatura senzora je između (T1 - T2) i (T1 + T2) ).

Korisnici, kojima je ovo prvi doticaj sa konfiguriranjem rada termostata, s pravom mogu postaviti pitanje „Zašto na termostatu ne bi mogli samo unijeti temperaturu na kojoj se relej uključuje i temperaturu na kojoj se relej isključuje ?”. Iako bi za korisnike to bilo intuitivnije, na taj način bilo bi teško saznati kolika je „srednja” temperatura koja se održava, a u sustavima grijanja i hlađenja upravo je ta srednja temperatura najvažnija.

5.3.3. Primjer određivanja temperatura u modu grijanja

Pretpostavimo da termostat mora uključiti relej kada temperatura senzora padne ispod 20°C, te ga isključiti kada temperatura senzora poraste iznad 28 °C. To znači da termostat radi u modu grijanja jer spriječava pad temperature senzora ispod neke granice. U ovom slučaju srednja temperatura, T1, je (28°C+20°C)/2 = 24°C, te će se taj parametar namjestiti kao Podešavanje temp. ( T1 =24°C). Srednja vrijednost razlike te dvije temperature, T2, je (28°C-20°C)/2 = 4°C, te će se taj parametar namijestiti kao Diferencija ( T2 =4°C).

Sa ta dva parametra termostat će uključiti relej kada temperatura senzora (TS) padne ispod (24°C-4°C) = 20°C, te će isključiti relej kada temperatura senzora poraste iznad (24°C+4°C) = 28°C.

Ako pogledamo Kako odrediti temperature u modu grijanja to će značiti:

1. Ako je TS < (24°C-4°C) = 20°C relej će biti uključen.
2. Ako je TS > (24°C+4°C) = 28°C relej će biti isključen.
3. Ako je TS > 20°C i TS < 28°C relej je ne mijenja stanje (zadržava prijašnje).

5.3.4. Primjer određivanja temperatura u modu hlađenja

Pretpostavimo da termostat mora uključiti relej kada temperatura senzora naraste iznad 6°C, te ga isključiti kada temperatura senzora padne ispod 2 °C. To znači da termostat radi u modu hlađenja jer spriječava rast temperature senzora iznad neke granice. U ovom slučaju srednja temperatura, T1, je (6°C+2°C)/2 = 4°C, te će se taj parametar namjestiti kao Podešavanje temp. ( T1 =4°C). Srednja vrijednost razlike te dvije temperature, T2, je (6°C-2°C)/2 = 2°C, te će se taj parametar namijestiti kao Diferencija ( T2 =2°C).

Sa ta dva parametra termostat će uključiti relej kada temperatura senzora ( TS) poraste iznad (4°C+2°C) = 6°C, te će isključiti relej kada temperatura senzora padne ispod (4°C-2°C) = 2°C.

Ako pogledamo Kako odrediti temperature u modu hlađenja to će značiti:

1. Ako je TS < (4°C-2°C) = 2°C relej će biti isključen.
2. Ako je TS > (4°C+2°C) = 6°C relej će biti uključen.
3. Ako je TS > 2°C i TS < 6°C relej je ne mijenja stanje (zadržava prijašnje).

5.4. Podešavanje željene temperature

Termostat je uređaj na kojemu je najvažnije lako i brzo podesiti parametre vezane uz osnovne postavke temperature, pa je Termostatski i tvornička postavka/tvornički mod rada ovog uređaja. Zbog toga je, dok je na termostatu osnovni zaslonski prikaz, dovoljno samo dodirnuti tipku prema dolje ili tipku prema gore , i pojaviti će se zaslonski prikaz Termostatski koji omogućava 3 izbora: Podešavanje temp., Diferencija i Korekcija.

Odmah na početku zaslonski kursor je na Podešavanje temp. pa ako dodirnemo multifunkcijsku tipku pojavi se plavi zaslon s iznosom ranije podešene temperature. Ponovno aktiviranje multifunkcijske tipke dovodi do treperenja iznosa temperature, što je znak da se tipkama prema dolje i prema gore može podesiti nova željena temperatura. Granice podešavanja temperature ovise o trenutno odabranom temperaturnom (NTC) senzoru te da li je omogućena granica unosa temperature (vidi Postavljanje granica unosa temperature). Još jednim dodirom multifunkcijske tipke prelazi se u novi zaslonski prikaz, s bijelom pozadinom i zaslonskim kursorom u gornjem lijevom uglu, uz natpis Podešavanje temp..

Promjena željene temperature

Dodirnemo li ponovno multifunkcijsku tipku na zaslonu će se pojaviti poruka Želite li
spremiti promjene?. Crvenu tipku koristimo za odbacivanje promjene temperature, a zelenu za spremanje promjene. Tipkama prema dolje ili prema gore dovedemo plavi zaslonski kursor oko zelene tipke i to potvrdimo dodirom multifunkcijske tipke , nakon čega će se pojaviti poruka Postavke spremljene. To je znak da je promjena temperature uspješno provedena.

Savjet

Gore opisana procedura promjene neke postavke ponavljati će se kod svih budućih podešavanja na ovom uređaju, pa ju treba dobro savladati i zapamtiti.

Ako je termostat u modu grijanja, a novo podešena temperatura je veća od one koju NTC senzor trenutno mjeri, i nakon što istekne vrijeme povratka na glavni zaslonski prikaz, pozadina zaslona će pocrveniti i na njoj će biti ispisana trenutna temperatura. Osim toga, periodički će se smjenjivati simbol vatre i zatvorenog kontakta - kao vizualno upozorenje da je grijanje uključeno.

relay_on_thermo_mode_temp3_2

relay_on_fire_temp3_2

Kada grijanje dosegne željenu temperaturu, pozadina ekrana će pobijeliti, nestati će simbol vatre i pojaviti će se samo simbol otvorenog kontakta.

heat_mode_temp4

Slično tome, ako je termostat u Grijanje, crvenu pozadinu zaslona mijenja plava, a simbol vatre mijenja simbol snježne pahuljice - kao bi se i grafički pokazalo da se radi postupku hlađenja.

cool_mode_snowflake_temp5

cool_mode_relay_temp5

Napomena

Već u ovom prvom primjeru podešavanja neke veličine možemo vidjeti kolika je važnost multifunkcijske tipke , jer smo ju aktivirali čak 5 puta, a tako će biti i kod gotovo svih podešavanja.

Prava je prilika i upozoriti na jednu pojavu koja će pratiti svako podešavanje termostata. Kada god krenemo u podešavanje neke veličine na termostatu, i ako svaki slijedeći korak ne obavimo u vremenu kraćem od 25 sekundi, na zaslonu će se nakratko pojaviti poruka Vrijeme isteklo. Povratak na glavni prikaz., i termostat će se vratiti na glavni prikaz.

Naprimjer ako ponovno pokušamo izmijeniti željenu temperaturu (pritisnemo tipku prema gore , odaberemo Podešavanje temp., zatim pritisnemo tipku ), no ovaj puta duže od 25 sekundi ne diramo niti jednu tipku, uređaj će nakon isteka 25 sekundi ispisati poruku Vrijeme isteklo.
Povratak na glavni prikaz. , te će prikazati glavni zaslon sa trenutnom temperaturom senzora.

Automatski izlazak iz menija

Tu funkciju je moguće isključiti ili promijeniti vrijeme povratka na glavni prikaz, ali isključivanje treba koristiti samo privremeno, uglavnom za vrijeme podešavanja postavki termostata.

5.5. Podešavanje diferencije

Slijedeća podešavana veličina je Diferencija ili razlika temperature, zadana u °C, kod koje dolazi do promjene stanja izlaznog releja termostata.

Pri tome treba imati na umu da je odabrana vrijednost zapravo ± u odnosu na željenu/reguliranu vrijednost temperature (npr. željena/regulirana vrijednost temperature 10°C, odabrana diferencija 0,1°C, znači da će termostat uključivati grijanje kod 9,9°C, a isključivati kod 10,1°C). Da bi promijenili diferenciju treba zaslonski kursor dovesti na Podešavanje temp. i dodirnuti multifunkcijsku tipku , pa će se pojaviti plavi zaslon s iznosom ranije podešene diferencije. Ponovno aktiviranje multifunkcijske tipke dovodi do treperenja iznosa diferencije, što je znak da se tipkama prema dolje i prema gore može podesiti nova diferencija. Granice podešavanja su od 0,1 do 10 °C, a tvornička postavka je 0,5 °C. Još jednim dodirom multifunkcijske tipke prelazi se u novi zaslonski prikaz, s bijelom pozadinom i prikazom novo podešenog iznosa diferencije. Dalje slijedi ranije opisani postupak spremanja nove postavke.

Promjena diferencije

5.6. Podešavanje korekcije temperature

Korekcija je vrijednost koja se može dodati izmjerenoj temperaturi senzora, prije nego se prikaže na zaslonu, kako bi bila usklađena sa stvarnom temperaturom na mjestu mjerenja. Da bi obavili promjenu te veličine potrebno je zaslonski kursor dovesti na Korekcija i dodirnuti multifunkcijsku tipku , pa će se pojaviti plavi zaslon s iznosom ranije podešene korekcije. Ponovno aktiviranje multifunkcijske tipke dovodi do treperenja iznosa korekcije, što je znak da se tipkama prema dolje i prema gore može podesiti nova korekcija. Granice podešavanja su od -15 do +25 °C, a tvornička postavka je 0,0 °C. Još jednim dodirom multifunkcijske tipke prelazi se u novi zaslonski prikaz, s bijelom pozadinom i prikazom novo podešenog iznosa korekcije.

Korekcija temperature senzora

Napomena

Raditi korekciju ima smisla samo ako nekim drugim termometrom ili nekom drugom mjernom metodom možemo točnije izmjeriti temperaturu na mjestu ugradnje NTC sonde termostata DT240.

5.7. Izbornik postavki i funkcija pomoći

Ako je na zaslonu glavni prikaz, s mjerenom temperaturom, i dotaknemo multifunkcijsku tipku , pojaviti će se Izbornik na kojemu je zaslonski kursor već na opciji Postavke. Ponovnim dodirom multifunkcijske tipke ulazi se u niz mogućih postavki koje određuju mnogobrojna podešavanja i funkcije termostata, a kriju se iza skraćenih naziva: Jezik, Temperatura, Uređaj, Alarm, Zaslon i Ostalo.

Opcije izbornika postavki

Izbor grupe Jezik omogućava odabir jezika korisničkog sučelja termostata (vidi Odabir jezika) .

Izbor grupe Temperatura omogućava podešavanje 8 postavki koje se kriju iza skraćenih naziva: Podešavanje temp., Diferencija, Mjerna jedinica, Korekcija, Postavi granicu, Vrsta senzora, Grijanje/Hlađenje i Odgoda uključenja.

Izbor grupe Uređaj omogućava podešavanje 3 postavke koje se kriju iza skraćenih naziva: Mod rada, Odabir izlaza i Stanje izlaza.

Izbor grupe Alarm omogućava podešavanje 5 postavki koje se kriju iza skraćenih naziva: Izvor, Odabir izlaza, Način rada, Postavke i Stanje izlaza.

Izbor grupe Zaslon omogućava podešavanje 4 postavke koje se kriju iza skraćenih naziva: Zaključavanje, Automatsko smanjenje, Svjetlina i Statusna traka.

Izbor grupe Ostalo omogućava podešavanje 5 postavki i uvid u 2 informativna bloka koji se kriju iza skraćenih naziva: Početni zaslon, Automatski izlaz, Izbornik pomoći, Zvuk tipke, Firmware, O uređaju i Tvornički reset.

Napomena

Neke postavke podešavanja uređaja ovise o ranije odabranom načinu rada i nisu uvijek vidljive na zaslonu !

Iz svega dosada nabrojanog, vidljivo je da su izbori i podešavanja rada termostata mnogobrojni i da ih je teško opisati s jednom li dvije riječi, pa je zato u termostatu implementiran i sustav pomoći. On se pojavljuje na zaslonu kao tekstualno objašnjenje upravo podešavanog pojma ili veličine. Ukoliko je tekst objašnjenja dulji i ne stane na jedan zaslon, tipkom prema dolje , može ga se pomicati i u potpunosti pročitati.

Da li će termostat prikazivati pomoć ili ne ovisi o podešenju postavke Izbornik pomoći koja se nalazi u grupi Ostalo (vidi :ui3:`subMenu.other.helpmenu.name`). Tvorničkim postavkama ta je opcija omogućena jer je vrlo korisna.

Kako doći do funkcije pomoći?

Prilikom podešavanja pojedinih veličina, u gornjem desnom uglu zaslona, pojavljuje se simbol koji vodi do sustava pomoći. Dovođenje zaslonskog kursora na simbol i dodirom multifunkcijske tipke , na zaslonu termostata pojavljuje se tekst pomoći.

Odabir funkcije pomoći za podešavanje temperature

5.7.1. Podešavanje grupe Temperatura

Grupa podešavanja Temperatura, unutar opcije Postavke, je najčešće korištena. Unutar nje je moguće podešavanje: željene temperature, diferencije, mjerne jedinice, korekcije prikaza temperature, temperaturnih granica rada termostata, vrste senzora, izbora Grijanja/Hlađenje i odgode uključenja. Podešavanje željene temperature (Podešavanje temp.), podešavanje dferencije (Diferencija) i korekcija prikaza temperature (Korekcija) već su obrađene u: Podešavanje željene temperature , Podešavanje diferencije i Podešavanje korekcije temperature. Od ostalih grupa sa postavkama preostaju nam : Mjerna jedinica, Postavi granicu Vrsta senzora, Grijanje/Hlađenje i Odgoda uključenja.

5.7.1.1. Odabir mjerne jedinice

Dovođenjem zaslonskog kursora na opciju Mjerna jedinica i dodirom multifunkcijske tipke pojavljuje se zaslon za izbor °C (Celsius) ili °F (Fahrenheit). Pomicanjem, tipkama prema dolje ili prema gore , plavog zaslonskog kursora bira se, a multifunkcijskom tipkom potvrđuje izbor mjerna jedinica. Ispred njenog naziva pojavljuje se plavi puni krug. Zatim zaslonski kursor, tipkama prema dolje ili prema gore , odvedemo u lijevi ugao na vrhu zaslona uz Mjerna jedinica i pritisnemo multifunkcijsku tipku . Nakon toga slijedi ranije opisani postupak spremanja nove postavke. Tvornička postavka je °C (Celsius).

Promjena mjerne jedinice

5.7.1.2. Postavljanje granica unosa temperature

Dovođenjem zaslonskog kursora na opciju Postavi granicu i dodirom multifunkcijske tipke pojavljuje se zaslon za izbor donje ili minimalno podesive temperature (Min. vrijednost) i gornje ili maksimalno podesive temperature (Max. vrijednost). Tvornički su te vrijednosti postavljene na -55°C i +255°C, ali ova opcija i služi upravo zato da se podešavanje željene/regulirane temperature svede u granice primjerene reguliranom procesu. Ako multifunkcijskom tipkom potvrdimo opciju Min. vrijednost na zaslonu će se pojaviti izbor Omogući s znakom , što znači da će to podešavanje biti ignorirano i vrijediti će tvornička postavka (-55°C). Ali ako nakon toga ponovo pritisnemo multifunkcijsku tipku na zaslonu će se na trenutak pojaviti Omogući sa znakom potvrdne kvačice i plavi zaslon s trenutno postavljenim iznosom minimalno podesive temperature. Sada aktiviranje multifunkcijske tipke dovodi do treperenja tog iznosa, što je znak da se tipkama prema dolje i prema gore može podesiti nova vrijednost. Još jednim dodirom multifunkcijske tipke prelazi se u novi zaslonski prikaz, s bijelom pozadinom i zaslonskim kursorom u gornjem lijevom uglu, uz natpis Min. vrijednost, i ovdje ponovo dodirnemo multifunkcijsku tipku , a potom slijedi ranije opisani postupak spremanja nove postavke.

Postavljanje donje granice unosa temperature

Za podešavanje gornje ili maksimalno podesive temperature, procedura je ista samo što nakon izbora Postavi granicu, tipkom prema dolje treba odabrati, a multifunkcijskom tipkom potvrditi izbor Max. vrijednost.

Postavljanje gornje granice unosa temperature

Napomena

Kad god se pri podešavanju neke veličine izađe iz granica podešavanja pojavljuje se zaslon s upozorenjem da je Dosegnuta min. granica ili Dosegnuta max. granica podešavanja.

min_limit_reached

max_limit_reached

5.7.1.3. Odabir vrste senzora

Slijedeća opcija za postavljanje, unutar grupe Temperatura, je Vrsta senzora. Tvornička postavka je Elpos NTC senzor od 10 kΩ / 25°C i taj senzor se najčešće isporučuje s termostatom DT240. Međutim, da bi termostat bio što prilagodljiviji i bio alternativa za zamjenu ranije korištene opreme, na njemu je moguće odabrati još 10 tipova NTCs senzora, a to su: Elpos 12 kΩ / 25°C, Elpos 100 kΩ / 25°C, Devi 15 kΩ / 25°C, Devi 16,7 kΩ / 25°C, OJ Electronics 12 kΩ / 25°C, Eberle 33 kΩ / 25°C, Ensto 47 kΩ / 25°C, Carel/Eliwell 10 kΩ / 25°C, Carel 50 kΩ / 25°C i Tekmar Serija 31 (senzori kompatiblni sa normom EN50350).

Odgovarajući NTC senzor se izabire ulaskom u opciju Vrsta senzora, pomicanjem tipkama prema dolje ili prema gore plavog zaslonskog kursora i potvrđivanjem s multifunkcijskom tipkom . Izabrani NTC senzor imati će ispred svog naziva plavi puni krug. Nakon toga zaslonski kursor treba odvesti u gornji lijevi ugao, uz natpis Vrsta senzora, dodirnuti multifunkcijsku tipku i potom slijedi ranije opisani postupak spremanja nove postavke.

Promjena vrste senzora

5.7.1.4. Način rada Grijanje/Hlađenje

Dovođenje zaslonskog kursora na opciju Grijanje/Hlađenje i dodirom multifunkcijske tipke pojavljuje se zaslon za izbor namjene termostata. Tvornička postavka je Grijanje što znači da će se relej ili releji uključiti kada temperatura NTC senzora padne ispod zadane temperature. Dovođenje zaslonskog kursora na Hlađenje i potvrda tog izbora dovesti će do toga da će se relej ili releji uključiti kada temperatura NTC senzora poraste iznad zadane temperature.

Odabir način rada grijanje/hlađenje

5.7.1.5. Odgoda uključenja

Opcija Odgoda uključenja koristi se kada se ne želi odmah uključiti/isključiti relej (nakon pada ili porasta temperature), već se želi pričekati neko vrijeme. Odgoda uključenja releja može dobro doći kod nekih prijelaznih pojava i naglih i kratkotrajnih kolebanja temperature koje treba ignorirati u smislu utjecaja na vođeni proces grijanja ili hlađenja.

Dovođenjem zaslonskog kursora na opciju Odgoda uključenja otvara mogućnost prihvaćanja ili odbijanja korištenja te opcije. Odabir se provodi multifunkcijskom tipkom i izborom Omogući s potvrdnom kvačicom ili sa oznakom . Omogući sa oznakom zapravo ne omogućuje odgodu uključenja i to je tvornička postavka. Izbor Omogući s potvrdnom kvačicom vodi u podešavanje vremena odgode između promjene temperature i uključenja ranije izabranog ili izabranih releja. Vrijeme odgode može biti u rasponu od 2 do 10 sekundi.

Omogućavanje odgode uključenja releja

5.7.2. Podešavanje grupe Uređaj

Treća grupa podešavanja, unutar opcije Postavke, ima naziv Uređaj. Unutar ove grupe podešavaju se: Mod rada, Odabir izlaza, Stanje izlaza i Postavke moda (samo kod Ručni i Vremenski moda).

Opcije menija uređaj

5.7.2.1. Odabir moda rada

Dovođenjem zaslonskog kursora na opciju Mod rada i dodirom multifunkcijske tipke pojavljuje se zaslon za izbor načina rada, koji može biti: Termostatski, Ručni i Vremenski. Tvornička postavka je Termostatski jer upravljanje održavanjem temperature, na osnovi mjerenja temperature vlastitim NTC senzorom, osnovna je namjena ovog uređaja.

Modovi rada uređaja

Ručni mod i Vremenski mod rada samo su dodatne mogućnosti rada ovog uređaja, dobro došle u određenim situacijama. Opisi tih modova rada dani su u poglavlju Ručni i vremenski mod rada.

5.7.2.2. Odabir izlaza

Uređaj DT240 posjeduje dva izlaza tj. releja. Elekromehanički relej, sklopne struje od 25 A, glavni je izlaz termostata, a simbolizira ga natpis Mehanički relej. Elektronički relej, sklopne struje 1 A, pomoćni je izlaz termostata, a simbolizira ga natpis Elektronički relej.

Dovođenjem zaslonskog kursora na opciju Odabir izlaza i dodirom multifunkcijske tipke pojavljuje se zaslon za izbor relejnog izlaza termostata. Izbor pojedinog ili oba relejna izlaza uvijek je moguć u Ručni i Vremenski modu. U Termostatski modu Mehanički relej je uvijek odabran, a Elektronički relej je moguće birati samo ako već nije odabran za signalizaciju vanjskog alarma.

Tvornička postavka je upravo takva da se elektronički relej koristi za alarm i moguće ju je promijeniti u Alarm → Odabir izlaza → Elektronički relej. Nakon odabira pojedinog releja, simboliziranog s potvrdnom kvačicom ili nekorištenja pojedinog releja, simboliziranog znakom , slijedi ranije opisani postupak spremanja novih postavki.

Odabir izlaza uređaja

5.7.2.3. Stanje izlaza

Dovođenjem zaslonskog kursora na opciju Stanje izlaza i dodirom multifunkcijske tipke na zaslonu se pojavljuje grafički prikaz trenutnog položaja kontakta glavnog elektromehaničkog releja. Ako se poluvodički relej ne koristi kao vanjski alarmni izlaz i odabran je kao pomoćni relej, onda se pojavljuje i grafički prikaz stanja kontakta na stezaljkama 8 i 9 termostata.

out_state_mech

out_state_ssr

5.7.3. Podešavanje grupe Alarm

Četvrta grupu podešavanja, unutar opcije Postavke, je Alarm. Unutar ove grupe podešavaju se: Izvor, Odabir izlaza, Način rada, Postavke i Stanje izlaza.

Opcije grupe alarm

Napomena

Kada je izabran Ručni ili Vremenski mod rada nema grupe Alarm.

5.7.3.1. Izvor alarma

Dovođenjem zaslonskog kursora na Izvor i dodirom multifunkcijske tipke pojavljuje se zaslon za izbor događaja koji će aktivirati alarm. Tvornički je već zadano da se alarm uvijek aktivira u slučaju prekida ili kratkog spoja NTC senzora, što simbolizira naziv Greška senzora. Ostale dvije mogućnosti: Niska temperatura i Visoka temperatura mogu se birati dovođenjem na njih zaslonskog kursora i potvrđivanjem multifunkcijskom tipkom . To će rezultirati pojavom potvrdne kvačice ispred tih naziva. Potvrđivanjem Niska temperatura kao razloga za alarm, znači da će do alarma doći ako temperatura padne ispod zadane. Potvrđivanjem Visoka temperatura, kao razloga za alarm, znači da će do alarma doći ako temperatura poraste iznad zadane. Moguće je odabrati i sva 3 razloga za alarm.

Izvori alarma

Nakon što se omogući alarm kod niske i/ili visoke temperature potrebno je i unijeti kod kojih vrijednosti temperature će se alarm(i) aktivirati.

Iznosi temperatura kod kojih Niska temperatura i/ili Visoka temperatura aktivira alarm podešavaju se u: Alarm → Postavke → Podešavanje temp. (vidi Postavljanje temperature prorade alarma ).

5.7.3.2. Odabir izlaza alarma

Dovođenjem zaslonskog kursora na opciju Odabir izlaza i dodirom multifunkcijske tipke pojavljuje se zaslon gdje se tipkama prema dolje ili prema gore može birati Elektronički relej i/ili Unutarnja zujalica, a zatim se multifunkcijskom tipkom potvrđuje što se sve uključuje kod aktivacije alarma. Izborom Unutarnja zujalica, pri pojavi alarma, javiti će se zvučni signal proizveden u samom termostatu. Izborom Elektronički relej, pri pojavi alarma, zatvoriti će se kontakti 8 i 9 (opteretivosti do 1 A) termostata, a to se onda može iskoristiti za bilo kakvu dojavu ili vanjsku zvučnu i/ili svjetlosnu signalizaciju.

Odabir izlaza alarma

5.7.3.3. Način rada alarma

Dovođenjem zaslonskog kursora na opciju Način rada i dodirom multifunkcijske tipke pojavljuje se zaslon gdje se tipkama prema dolje ▼ ili prema gore ▲ može birati Kontinuirano ili Vremenski, a zatim se multifunkcijskom tipkom potvrđuje željeni izbor. Preostaje postupak spremanja novih postavki na uobičajeni način.

Izbor Kontinuirano znači da će alarm, kada se aktivira, biti trajno uključen (npr. zujalica zuji bez prestanka), a izbor Vremenski znači da će alarm biti uključen/isključen prema unaprijed zadanom periodu (npr. 5 sekundi uključen, 10 sekundi isključen) – vidi Vrijeme uključenja alarma i Vrijeme isključenja alarma .

Način rada alarma

5.7.3.4. Postavke alarma

Dovođenjem zaslonskog kursora na opciju Postavke i dodirom multifunkcijske tipke pojavljuje se zaslon gdje se tipkama prema dolje ili prema gore može birati, a zatim multifunkcijskom tipkom potvrditi: Kašnjenje, Tihi režim, Jačina zvuka, Podešavanje temp. (samo u Termostatskom modu).

Postavke alarma
5.7.3.4.1. Vrijeme isključenja alarma

Opcija Vrijeme isključeno vidljiva je na zaslonu samo ako je kao način rada alarma izabran Vremenski način rada. Izbor te opcije vodi u podešavanje trajanja perioda isključenosti alarma u vremenskom načinu rada. Postupak podešavanja i spremanja nove postavke je na uobičajeni način.

Vrijeme isključenja alarma
5.7.3.4.2. Vrijeme uključenja alarma

Opcija Vrijeme uključeno vidljiva je na zaslonu samo ako je kao način rada alarma izabran Vremenski mod rada. Izbor te opcije vodi u podešavanje trajanja perioda uključenosti alarma u vremenskom načinu rada. Postupak podešavanja i spremanja nove postavke je na uobičajeni način.

Vrijeme uključenja alarma

Oba vremena se mogu podešavati u granicama od 1 do 600 sekundi.

5.7.3.4.3. Kašnjenje

Izbor opcije Kašnjenje i potvrda Omogući omogućava unos vremena kašnjenja, od trenutka detekcije alarma, do trenutka aktivacije unutarnje zujalice i/ili elektroničkog releja (granice podešavanja su od 5 do 60 sekundi).

Kašnjenje uključenja alarma
5.7.3.4.4. Tihi režim

Tihi režim je način rada alarma u kojemu će se alarm automatski utišati kada protekne unaprijed zadano ISKLJUČEN vrijeme, te će se automatski ponovno uključiti (ukoliko postoji razlog za alarm) i ostati uključen tijekom zadanog UKLJUČEN vremena.

Izbor Tihi režim i potvrda Omogući omogućava unos UKLJUČEN i ISKLJUČEN vremena. UKLJUČEN je vrijeme rada alarma, a ISKLJUČEN je vrijeme isključenosti alarma. Oba vremena mogu se podešavati u granicama od 5 do 600 minuta, a tvorničke postavke su 5 minuta rada alarma i 10 minuta isključenog stanja alarma.

Nakon proteka podešenog vremena isključenosti - alarm se ponovo oglašava. Poruka o poremećaju u radu termostata stalno je prisutna na zaslonu termostata.

Omogućavanje tihog režima alarma

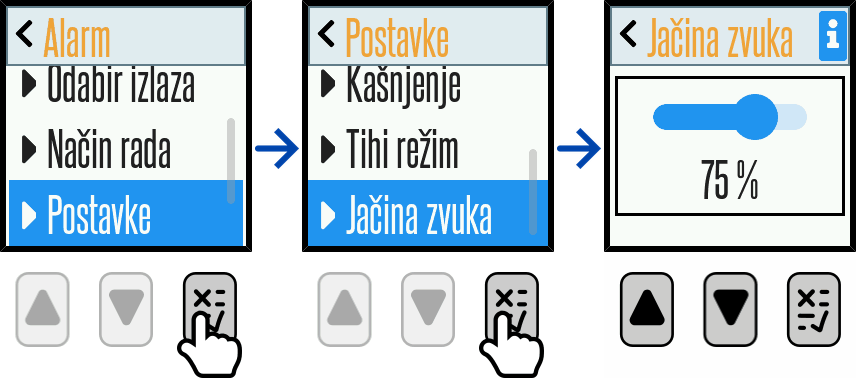

5.7.3.4.5. Jačina zvuka zujalice

Dovođenjem zaslonskog kursora na Jačina zvuka i dodirom multifunkcijske tipke pojavljuje se zaslon s prikazom klizača i postotka jačine zvuka. Dodirom multifunkcijske tipke omogućava se, a tipkama prema dolje i prema gore podešava jačina zvuka u rasponu od 25 do 100%. Jačinu zvuka vizualizira i pomak klizača, a potvrda izbora provodi se dodirom multifunkcijske tipke . Kao i u svim prethodnim primjerima podešavanja neke postavke i ovdje treba provesti uobičajeni postupak spremanja izvršene promjene. Tvornička postavka jačine zvuka je 75%.

rec27_alarm_buzzer

5.7.3.4.6. Postavljanje temperature prorade alarma

Ako je u grupi Alarm kao Izvor alarma izabrana Niska temperatura i/ili Visoka temperatura, ovdje se podešavaju vrijednosti kod kojih će se aktivirati alarm.

Dovođenjem zaslonskog kursora na Podešavanje temp. i dodirom multifunkcijske tipke pojavljuje se zaslon gdje se tipkama prema dolje ili prema gore može birati Min. vrijednost ili Max. vrijednost, a zatim i multifunkcijskom tipkom potvrditi izbor.

Kada se potvrdi izbor Min. vrijednost podešava se prorada alarma za Niska temperatura, što znači da će se alarm aktivirati ako temperatura senzora padne ispod unešene. Minimalna moguća vrijednost je – 55°C.

Kada se potvrdi izbor Max. vrijednost podešava se prorada alarma za Visoka temperatura, što znači da će se alarm aktivirati ako temperatura senzora padne ispod unešene. Maksimalna moguća vrijednost je 255°C.

Podešavanje temperature prorade alarma

5.7.3.5. Stanje izlaza alarma

Dovođenjem zaslonskog kursora na opciju Stanje izlaza i dodirom multifunkcijske tipke na zaslonu se pojavljuje grafički prikaz trenutnog stanja alarmnih izlaza – unutarnje zujalice i/ili elektroničkog releja (ako je odabran kao alarmni izlaz).

Izgled zaslona kada zujalica i elektronički relej nisu uključeni:

Stanje izlaza alarma kada alarm nije uključen

Izgled zaslona kada su zujalica i elektronički relej uključeni:

Stanje izlaza alarma kada je alarm uključen

5.7.4. Podešavanje grupe Zaslon

Unutar grupe Zaslon podešavaju se: Zaključavanje, Automatsko smanjenje, Svjetlina i Statusna traka

Opcije grupe zaslon

5.7.4.1. Zaključavanje i lozinka uređaja

Dovođenjem zaslonskog kursora na Zaključavanje i dodirom multifunkcijske tipke pojavljuje se zaslon za omogućavanje (Omogući ) ili onemogućavanje () zaključavanja postavki uređaja. Izbor se provodi dodirom multifunkcijske tipke . Ako je izbor potvrdan ( Omogući ), pojavljuje se zaslon Lozinka, na kojemu su 3 kućice za znamenke. Tvornička lozinka je 1, 2, 3. Svaka znamenka se može mijenjati od 0 do 9, koristeći tipke prema dolje ili prema gore . Nakon unosa znamenke unos se mora potvrditi koristeći se multifunkcijskom tipkom .

Zaključavanje uređaja

Važno

Tvornička lozinka je 1 2 3

Svrha zaključavanja je onemogućavanje promjena postavki uređaja neovlaštenim ili nekompetentnim osobama, koje ne bi trebale poznavati lozinku i tako biti u prilici kompromitirati ispravno vođenje procesa grijanja ili hlađenja.

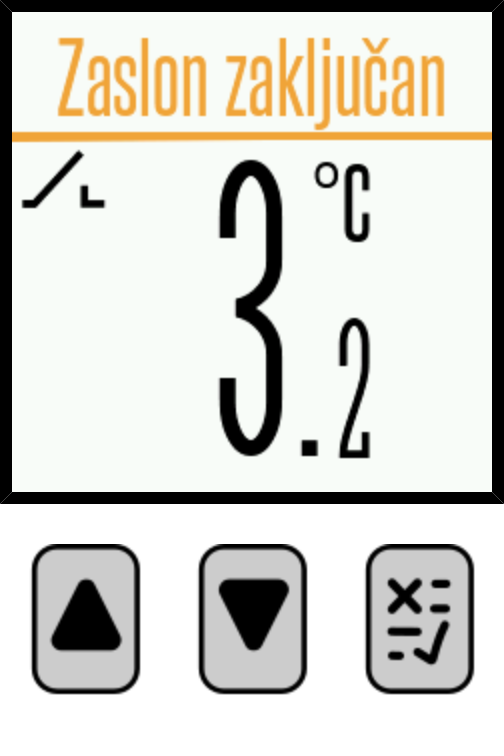

Nakon unosa i potvrde vlastite lozinke, samo zaključavanje se provodi istovremenim pritiskom tipaka prema dolje i prema gore , u vrijeme kada je na uređaju glavni zaslonski prikaz. Drugi način zaključavanja je automatsko zaključavanje, nakon unaprijed postavljenog vremena. Na zaslonu se pokazuje informacija Zaslon zaključan.

screen_just_locked

Ako se želi koristiti automatsko zaključavanje ono se podešava odmah nakon unosa lozinke. Dodirom tipke prema dolje otvara se putujući prikaz Omogući automatsko zaključavanje, gdje se multifunkcijskom tipkom može odabrati ili ne odabrati automatsko zaključavanje. Ako se odabere automatsko zaključavanje pojavljuje se novi prikaz na kojemu se odabire da li će to zaključavanje biti Vidljivo () ili ne ().

Automatsko zaključavanje uređaja

Biti vidljivo znači da će se u dnu glavnog zaslonskog prikaza pojaviti linija koja će se smanjivati i tako pokazivati kako prolazi zadnjih 10 sekundi prije zaključavanja. Iza izbora vidljivosti ili nevidljivosti, ostaje još podešavanje vremena nakon kojega će nastupiti automatsko zaključavanje. To vrijeme može biti u rasponu od 30 do 300 sekundi, a tvorničko podešenje je 60 sekundi ali nije aktivirano.

5.7.4.2. Otključavanje uređaja

Kada je na uređaju glavni zaslonski prikaz i dotakne se multifunkcijska tipka , na zaslonu će se pojaviti poruka: Zaslon zaključan. Držite 3s za unos lozinke. Nakon što se multifunkcijska tipka drži 3 sekunde pojaviti će se zaslon za unos troznamenkastog broja lozinke. Koristeći se multifunkcijskom i tipkama prema dolje ili prema gore , treba unijeti i potvrditi vlastitu lozinku i pojaviti će se zaslon s porukom Zaslon otključan.

Otključavanje uređaja

Upozorenje: Ako je ranije omogućeno automatsko zaključavanje ono će se ponovo dogoditi nakon što protekne vrijeme podešeno za automatsko zaključavanje. Na zaslonu će se na trenutak pokazati poruka Zaslon zaključan, a i kasnije će se javljati kao putujuća informacija u Statusnoj traci. Ukoliko se unese neispravna lozinka pojaviti će se upozorenje na zaslonu Neispravna lozinka.

Važno

Ako zaboravite svoju lozinku možete ju vratiti na tvorničku vrijednost pritiskivanjem tipki i .

Potrebno je barem 10 puta brzo pritisnuti tipku pa zatim odmah barem 10 puta brzo pritisnuti tipku .

Resetiranje lozinke

5.7.4.3. Automatsko smanjenje intenziteta osvijetljenosti

Dovođenjem zaslonskog kursora na Automatsko smanjenje i dodirom multifunkcijske tipke pojavljuje se zaslon za omogućavanje (Omogući ) ili onemogućavanje () automatskog smanjenja intenziteta osvijetljenosti zaslona. Izbor se provodi dodirom multifunkcijske tipke . Ako je izbor potvrdan na slijedećem zaslonu se pojavljuje vrijeme nakon kojega će doći do smanjenja intenziteta. To vrijeme je podesivo u granicama od 5 do 60 sekundi. Tvornička postavka je 30 sekundi.

5.7.4.4. Svjetlina

Dovođenjem zaslonskog kursora na Svjetlina i dodirom multifunkcijske tipke pojavljuje se zaslon s prikazom klizača i postotka intenziteta osvijetljenosti zaslona. Dodirom multifunkcijske tipke omogućava se, a tipkama prema dolje ▼ i prema gore ▲ podešava svjetlina u rasponu od 25 do 100%. Stupanj svjetline vizualizira i pomak klizača, a potvrda izbora provodi se dodirom multifunkcijske tipke . Kao i u svim prethodnim primjerima podešavanja neke postavke i ovdje treba provesti uobičajeni postupak spremanja izvršene promjene.

5.7.4.5. Statusna traka

Posljednja, ali jako korisna mogućnost podešavanje, unutar grupe Zaslon, ima naziv Statusna traka. Što je statusna traka? To je traka vidljiva na samom vrhu glavnog zaslonskog prikaza, po kojoj putuju vrlo korisne informacije o modu rada, postavkama moda i drugim važnim podacima.

Dovođenjem zaslonskog kursora na Statusna traka i dodirom multifunkcijske tipke pojavljuje se zaslon s mogućnošću izbora 4 podatka koji će se prikazivati, a to su: Podešena temp., Relej, Alarmni izlaz i Greška alarma. Odabir se provodi aktiviranjem multifunkcijske tipke i dodavanjem potvrdne kvačice ispred izabranog podatka za prikaz.

Mogućnosti statusne trake

Izbor Podešena temp. prikazuje željenu temperaturu grijanja ili hlađenja.

Izbor Relej prikazuje status glavnog relejnog izlaza (UKLJUČENO / ISKLJUČENO).

Izbor Alarmni izlaz pokazuje trenutno stanje alarma (UKLJUČENO / ISKLJUČENO).

Izbor Greška alarma opisuje greške koje su uzrokovale alarm (Nema greške / Greška: Senzor u kratkom spoju / Greška Greška: Senzor odspojen).

Tvorničko podešenje je takvo da su sva 4 podatka uključena za prikaz u statusnoj traci.

Napomena

Na statusnoj traci prikazuju se i neke druge informacije, a koje ovise o tome kako je uređaj podešen. Neke od njih su: Zaslon zaključan, Termostatski mod, Mod grijanja, Ručni mod, Glavni izlaz : ISKLJUČEN, Glavni izlaz : UKLJUČEN, Vremenski mod, Pomoćni izlaz : UKLJUČEN , Pomoćni izlaz : ISKLJUČEN , Postavljeno vrijeme UKLJUČENO , Postavljeno vrijeme ISKLJUČENO .
