4. Tehničke karakteristike¶

Parametar	Vrijednost / Opis
Naziv	DT240
Funkcionalnost	multifunkcionalni termostat
Temperaturni raspon	od -55 °C do +255 °C
Diferencija	od 0,1 °C do 10 °C
Točnost	± 1 °C
Način montaže	DIN profilni nosač 35 mm (prema EN 60715)
Napon napajanja	100-250 V AC, 50/60 Hz
Priključnice napajanja	priključnice 4-5
Vrsta internog napajanja	sigurnosni transformator galvanski odvojeno
Vlastita potrošnja	< 2 VA
Vrsta senzora	NTC otpornik 10/12/15/16,7/33/47/50/100 kΩ
Priključnice senzora	priključnice 6-7
Modovi rada	Termostatski (grijanje/hlađenje) Ručni Vremenski
Dimenzije	D=91mm, Š=36mm, V=59mm ( 2 DIN modula )
Masa	126 g
Izlaz	relejni kontakti
Priključnice glavnog izlaza	Elektromehanički relej
Priključnice glavnog izlaza	1 - mirni kontakt 2 - radni kontakt
Najveći dozvoljeni napon i struja elektromehaničkog releja	25 A / \(\sim\ \)250 V / cosφ ≥ 0.8, 25 A / 30 V
Mehanička trajnost kontakata	10⁷ preklapanja
Električka trajnost kontakata	10⁵ preklapanja
Priključnice alarmnog / pomoćnog izlaza	priključnice 8-9
Vrsta alarmnog / pomoćnog izlaza	Elektronički relej / trijak (dozvoljeno spajanje samo AC napona) (maks. 1 A, 250 Vac)
Dozvoljena radna temperatura okoline	od -20 °C do +55 °C
Stupanj zaštite	IP 40 upravljačka ploča IP 20 priključnice
Prenaponska kategorija	III
Stupanj onečišćenja	2
Presjek priključnih vodova	Priključnice releja ≤ 4 mm² Ostale priključnice ≤ 2.5 mm²
Sukladno normi	IEC/EN 60730-2-9

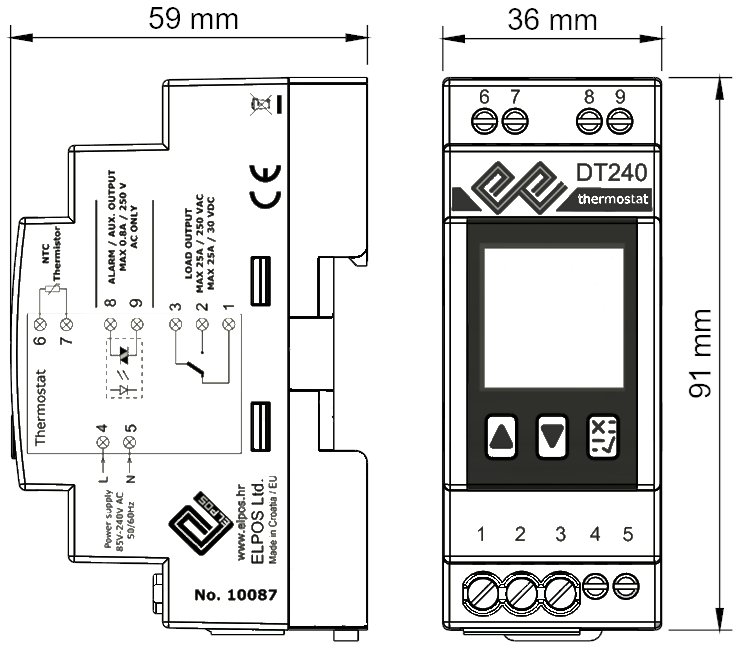

4.1. Dimenzije uređaja¶

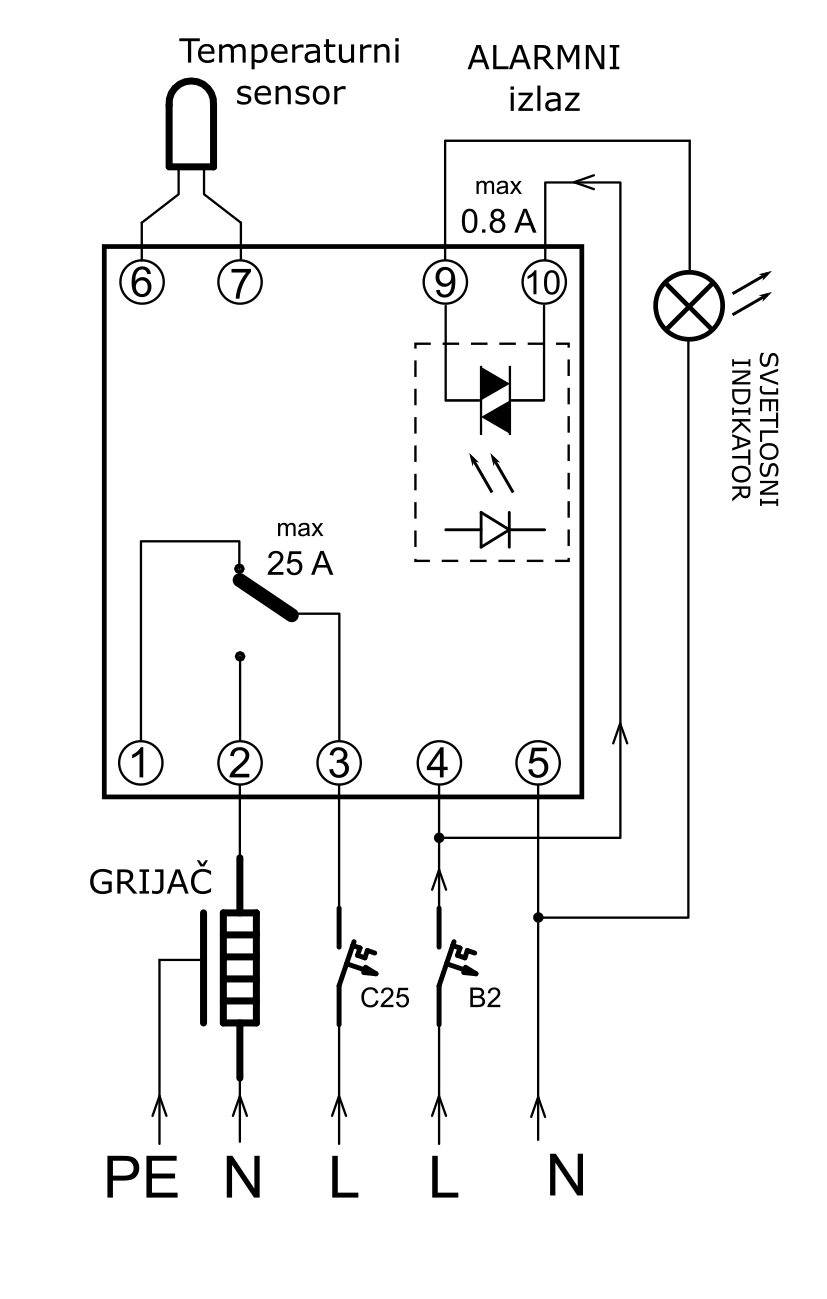

4.2. Shema spajanja¶

Na bočnoj stranici kućišta termostata nacrtana je blok shema priključaka termostata, koja daje dovoljno podataka za brzo i pravilno spajanje i funkcioniranje termostata.

Termostatu je potrebno dovesti napajanje, pri čemu se fazni vodič spaja na stezaljku broj 4, a neutralni vodič na stezaljku broj 5. Termostat se napaja izmjeničnim naponom, koji može varirati od 100 V do 250 V, a pri tome sam termostat troši maksimalno 2 VA.

Napomena

Stezaljke 1, 2 i 3 prihvaćaju vodiče do 4mm².

Sve ostale stezaljke prihvaćaju vodiče do 2,5mm².

Na stezaljke broj 6 i 7 spaja se temperaturni NTC senzor i pri tome nije važan ni redoslijed ni boja vodiča. Mogu se spajati NTC senzori otpora: 10, 12, 15, 16.7, 33, 47, 50 i 100 kΩ / 25°C. Tvornička postavka je NTC senzor od 10 kΩ. Ukoliko se koristi drugi tip termostata potrebno je u postavkama termostata obaviti odgovarajući izbor (Postavke → Temperatura → Vrsta senzora).

Stezaljke broj 8 i 9 pripadaju pomoćnom izlazu termostata. To je beznaponski izlaz elektroničkog releja opteretivosti do 1 A isključivo izmjenične struje. Zavisno o postavkama termostata može služiti kao pomoćni izlaz za upravljanje, udaljeni nadzor ili kao alarmni izlaz koji signalizira poremećaj u radu reguliranog procesa.

Izlaz elektroničkog releja, na stezaljkama broj 8 i 9, koristi se kako bi se preko njega otvorio ili zatvorio strujni krug. Korištenje pomoćnog izlaza nije uvijek nužno, pa time ni spajanje na njega.

Pažnja

Na alarme priključnice (8 i 9) dozvoljeno je spajanje isključivo izmjeničnih napona.

Za kraj su ostale stezaljke broj 1, 2 i 3. To su stezaljke za prihvat vodiča presjeka do 4 mm², koje pripadaju preklopnom kontaktu glavnog elektromehaničkog izlaznog releja. Sklopna moć releja je 25 A, pri izmjeničnom naponu od 250 V.

Napomena

Preklopni kontakt je beznaponski, a to znači da on ne dobiva nikakvo napajanje iz samog termostata. Da bi svojim preklapanjem otvorio ili zatvorio strujni krug priključenog trošila nužno mu je dovesti vanjsko napajanje.

Kada je riječ o upravljanju procesom grijanja, fazni vodič L se dovodi na stezaljku broj 3 i kada je uvjet za rad grijanja zadovoljen, preklopni kontakt se spaja na stezaljku broj 2. Prema tome, na stezaljku broj 2 spaja se fazni vodič napajanja trošila, a neutralni N vodič napajanja trošila ide direktno na neutralni vodič izvora napajanja. Isto tako se i zaštitni vodič (PE) trošila spaja direktno na zaštitni vodič izvora napajanja bez posredovanja termostata.

Upozorenje

Zbog sigurnosti, u krugu napajanja termostata i trošila moraju biti odgovarajući osigurači ili kombinirane zaštitne sklopke (RCBO).

Kod ugradnje termostata DT240, na DIN nosač, poželjno je, a kod strujnih opterećenja glavnog izlaznog releja većih od 16 A i nužno, ostaviti razmak u odnosu na susjednu opremu od 10 – 15 mm radi njegovog boljeg hlađenja.
