3. Az eszköz leírása és rendeltetése

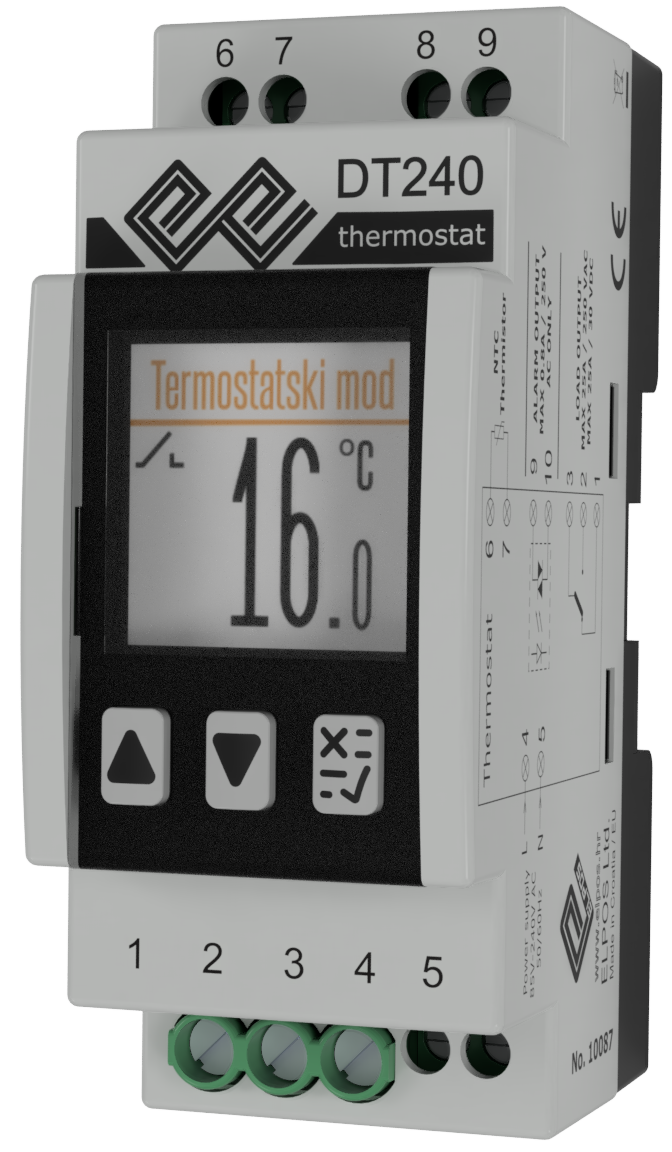

A DT240 egy multifunkcionális digitális elektronikus termosztát LCD kijelzővel, amelyet fűtési és hűtési folyamatok vezérlésére használnak. A szabályozási tartománya -55 °C-tól +255 °C-ig terjed. A termosztát működését egy mikrovezérlő felügyeli, amely az egész munkahatáron belül ± 1 °C-os pontosságot biztosít. Hőmérsékletérzékelőként NTC ellenállást használ, ahol a mérési tartomány konkrétan a csatlakoztatott NTC ellenállás/érzékelő típusától függ (lásd Hőmérséklet-érzékelő ellenállás táblázat). A differenciája 0,1 °C és 10 °C között állítható. Váltakozó feszültségről, 100 V és 250 V közötti határok között, 50 vagy 60 Hz-es frekvenciával táplálható.

A termosztát háza 2 DIN modul szélességű, azaz 36 mm-es, és kifejezetten a 35 mm-es standard DIN-sínen történő gyors szerelésre lett kialakítva. Mivel akár 11 különböző típusú NTC érzékelő választása és csatlakoztatása is lehetséges, ez a termosztát ideális megoldás akkor, ha a meglévő berendezést újra kell cserélni.

Az alábbi NTC érzékelők használhatók: 10, 12, 15, 16,7, 33, 47, 50 és 100 kΩ / 25°C. Emellett a termosztátba beépített digitális zavarfilter biztosítja, hogy a készülék pontos hőmérsékletet mérjen még abban az esetben is, ha a hőmérséklet-érzékelő kábele energiavezetékek közelében, akár 100 méter hosszan fut.

Ez a termosztát egyik fontos jellemzője a fő kimeneti relé feszültségmentes kapcsolókontaktusának nagy megengedett terhelhetősége, amely eléri a 25 A-t. Ez számos esetben kiküszöböli a további elektromágneses kapcsoló (kapcsolórelé) szükségességét. A termosztát rendelkezik egy extra, 1 A / 250 V~ kapcsolási teljesítményű segéd elektronikus relével is, amely riasztó kimenetként is használható.

Riasztást lehet adni: az érzékelő megszakadása vagy zárlata esetén, illetve túl alacsony vagy túl magas hőmérséklet esetén, hangjelzéssel és a riasztás okának kijelzésével a termosztát képernyőjén.

A DT240 nem csak termosztátos üzemmódban működik, hanem kézi és időbeli üzemmódokban is. A kézi mód hasznos, amikor fűtési vagy hűtési rendszer tesztelésére van szükség anélkül, hogy a telepítés és üzembe helyezés pillanatában megfelelő hőmérsékleti körülmények állnának rendelkezésre. Az időbeli üzemmódban a DT240 időreléként viselkedik állítható be- és kikapcsolási idővel és/vagy a fő elektromechanikai és/vagy a segéd elektronikus kimeneti relé számára. Az idők 1 perc és 10 óra között állíthatók be. Ez az üzemmód jól jöhet NTC-érzékelő meghibásodása esetén, amikor elengedhetetlen, hogy ne szakadjon meg a szabályozott fűtési vagy hűtési folyamat működése.

A nagyobb biztonság és a szélesebb felhasználási terület érdekében a DT240 termosztátban galvanikusan leválasztották az NTC hőmérséklet-érzékelő áramkörét, és a termosztátot úgy tervezték és vizsgálták, hogy több mint 4 kV túlfeszültséget bírjon ki.

A színes, nagy felbontású és kiváló láthatóságú LCD-kijelző számos numerikus és szöveges adatot, valamint szimbólumot jelenít meg, amelyek lehetővé teszik a termosztát egyszerű beállítását, sokrétű információk nyújtását és a megfelelő használatot.

Annak érdekében, hogy a DT240 termosztát sokoldalúsága ellenére minél egyszerűbben kezelhető legyen minden egyes funkcióhoz rövid magyarázat tartozik. Ezt a  szimbólum aktiválásával hívhatjuk elő, amely a termosztát kijelzőjén megjelenő súgóhoz vezet.

A DT240 termosztát többnyelvű felhasználói felületet kínál, a működtetés során választható nyelvek pedig: angol, német, horvát, lengyel, magyar, bosnyák, szerb (cyrill írás) és koreai.

A termosztát házán nyomtatva vannak a gyártó adatai, a gyári szám, a CE jelzés és a termosztát csatlakozási rajza, amely megkönnyíti a megfelelő bekötést.
