4. Műszaki jellemzők¶

Paraméter	Érték / Leírás
Név	DT240
Funkció	többfunkciós termosztát
Hőmérséklet-tartomány	-55 °C-tól +255 °C-ig
Differencia	0,1 °C-tól 10 °C-ig
Pontosság	± 1 °C
Szerelési mód	35 mm-es DIN sín szerelőelem (EN 60715 szerint)
Tápfeszültség	100-250 V AC, 50/60 Hz
Táp csatlakozók	csatlakozók 4-5
Belső tápellátás típusa	biztonsági transzformátor galvanikusan leválasztott
Saját fogyasztás	< 2 VA
Szenzor típusa	NTC ellenállás 10/12/15/16,7/33/47/50/100 kΩ
Szenzor csatlakozók	6-7-es csatlakozók
Működési módok	Termosztátikus (fűtés/hűtés) Kézi Időalapú
Méretei	D=91mm, Sz=36mm, V=59mm ( 2 DIN modul )
Tömeg	126 g
Kimenet	relé kontaktok
Fő kimeneti csatlakozók	Elektromechanikus relé
Fő kimeneti csatlakozók	1 - nyitott kontaktus 2 - munkakontakt
Az elektromechanikus relé megengedett maximális feszültsége és árama	25 A / \(\sim\ \)250 V / cosφ ≥ 0.8, 25 A / 30 V
A kontaktusok mechanikai élettartama	10⁷ kapcsolás
A kontaktusok elektromos élettartama	10⁵ kapcsolás
Az riasztó / segéd kimenet csatlakozói	8-9-es csatlakozók
Az riasztó / segéd kimenet típusa	Elektronikus relé / triak (csak AC feszültség csatlakoztatása megengedett) (max. 1 A, 250 Vac)
Megengedett környezeti működési hőmérséklet	-20 °C-tól +55 °C-ig
Védelmi fokozat	IP 40 vezérlőpanel IP 20 csatlakozók
Túlfeszültségi kategória	III
Szennyezettségi fokozat	2
A csatlakozó vezetékek keresztmetszete	Relé csatlakozók ≤ 4 mm² Egyéb csatlakozók ≤ 2,5 mm²
Normák szerinti megfelelőség	IEC/EN 60730-2-9

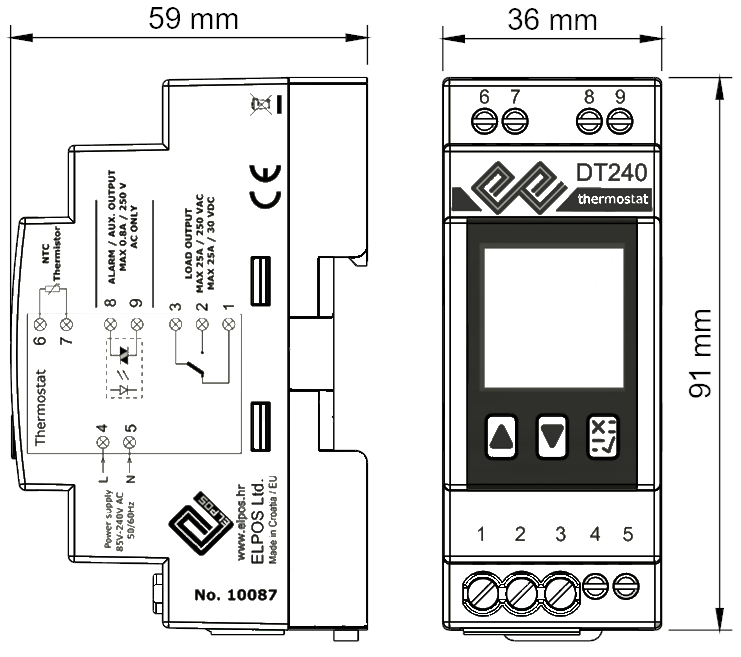

4.1. Az eszköz méretei¶

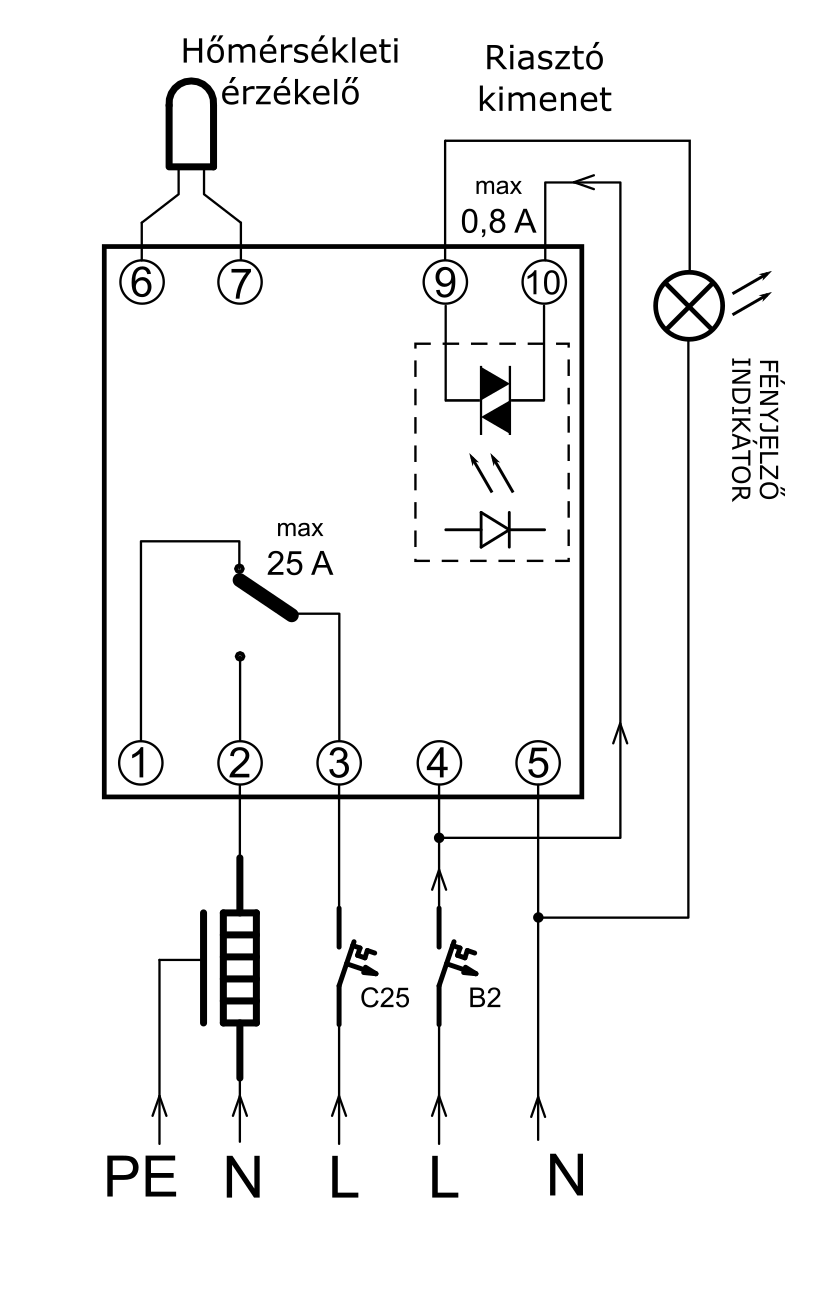

4.2. Csatlakozási séma¶

A termosztát házának oldalsó részén a termosztát csatlakozásainak blokkvázlata látható, amely elegendő adatot biztosít a termosztát gyors és megfelelő bekötéséhez és működéséhez.

A termosztát tápellátást igényel, ahol a fázisvezetéket a 4-es csatlakozóra, a nulla vezetéket pedig az 5-ös csatlakozóra kell kötni. A termosztát váltóáramú feszültségről működik, amely 100 V és 250 V között változhat, miközben a termosztát maximálisan 2 VA-t fogyaszt.

Megjegyzés

Az 1, 2 és 3-as csatlakozók legfeljebb 4mm² keresztmetszetű vezetékeket fogadnak el.

Minden egyéb csatlakozó legfeljebb 2,5mm² keresztmetszetű vezetékeket fogad el.

A 6-os és 7-es csatlakozókra NTC hőmérsékletérzékelőt kell csatlakoztatni, ahol a vezetékek sorrendje és színe nem számít. Csatlakoztathatók az alábbi ellenállású NTC érzékelők: 10, 12, 15, 16.7, 33, 47, 50 és 100 kΩ / 25°C. Gyári beállítás szerint 10 kΩ-os NTC érzékelő használatos. Ha más típusú termosztátot használ, akkor a termosztát beállításaiban megfelelően meg kell választani (Beállítások → Hőmérséklet → Érzékelő típusa).

A 8-as és 9-es csatlakozók a termosztát segédkimenetéhez tartoznak. Ez egy feszültségmentes kimenet egy elektronikus relé számára, amelynek terhelhetősége legfeljebb 1 A kizárólag váltóáram esetén. A termosztát beállításaitól függően szolgálhat segédkimenetként vezérléshez, távoli felügyelethez vagy riasztási kimenetként, amely jelzi a szabályozott folyamat működési zavarát.

Az elektronikus relé kimenete, a 8-as és 9-es csatlakozókon, arra szolgál, hogy ezen keresztül áramkört nyissunk vagy zárjunk. A segédkimenet használata nem mindig szükséges, így a rá való csatlakoztatás sem.

Figyelem

Kizárólag váltóáramú feszültségek csatlakoztathatók a riasztócsatlakozókhoz (8 és 9).

Végül maradtak a 1, 2 és 3-as csatlakozók. Ezek a fő elektromechanikai kimeneti relé kapcsolókontaktusához tartoznak, amelyek legfeljebb 4 mm² keresztmetszetű vezetékeket fogadnak el. A relé kapcsolási teljesítménye 25 A, 250 V-os váltóáramú feszültség mellett.

Megjegyzés

A kapcsolókontaktus feszültségmentes, ami azt jelenti, hogy a termosztátból nem kap tápellátást. Ahhoz, hogy a kapcsolásával megnyissa vagy bezárja a csatlakoztatott terhelés áramkörét, külső tápellátást kell biztosítani számára.

Amikor fűtési folyamatokat irányítunk, a L fázisvezetéket a 3-as csatlakozóra kell vezetni, és amikor a fűtés működési feltételei teljesülnek, a kapcsolókontaktus a 2-es csatlakozóra kapcsolódik. Tehát a terhelés tápellátásának fázisvezetékét a 2-es csatlakozóra kell kötni, míg a terhelés tápellátásának nulla (N) vezetéke közvetlenül a tápellátás forrásának nulla vezetékre kerül. Ugyanígy a terhelés védővezetőjét (PE) is közvetlenül a tápellátás forrásának védővezetőjére kell kötni, a termosztát közvetítése nélkül.

Figyelem

Biztonsági okokból a termosztát és a terhelés tápellátási körében megfelelő biztosítékoknak vagy kombinált védőkapcsolóknak (RCBO) kell lenniük.

A DT240 termosztát DIN sínre történő telepítésekor javasolt, ha a fő kimeneti relé áramerőssége meghaladja a 16 A-t, akkor pedig kötelező, legalább 10–15 mm-es távolságot hagyni a szomszedos berendezések között a jobb hűtés érdekében.
