5. Termostát üzemmód¶
A termostát üzemmód a készülék alapvető funkciója, és gyári beállításként van kiválasztva. Az alábbiakban ismertetjük a termostát üzemmódban módosítható beállításokat.
5.1. Felhasználói felület leírása¶
Az alábbi ábra a DT240 termosztát vezérlőpaneljének egyszerűsített megjelenítését mutatja.
A készülék kezeléséhez három gomb szolgál. A
gombot a felfelé navigálásra és a számértékek (pl. hőmérséklet) növelésére használják. Hasonlóképpen, a
gombot a lefelé navigálásra és a számértékek csökkentésére használják. A harmadik
gomb egy úgynevezett multifunkciós gomb, amelyet adatbevitel megerősítésére vagy törlésére, menük megnyitására, valamint a készülék be- és kikapcsolására használnak.
A kijelzőn megjelenített aktuális állapotinformációk öt különböző részre/szekcióra oszlanak:
|
Állapotsáv |
|---|---|
Ez a szekció az állapotsávot tartalmazza, amely szöveges formátumban jeleníti meg az aktuális reléállapotra, riasztásokra, kívánt hőmérsékletre és esetlegesen észlelt hibákra (pl. érzékelőhiba) vonatkozó adatokat. |
|
|
Főrelé állapota |
|---|---|
Megjeleníti a fő elektromechanikus relé állapotát. A szimbólum azt jelzi, hogy a relé munkakontakta zárva van, míg a szimbólum azt jelzi, hogy a relé munkakontakta nyitva van. Emellett, a fűtés/hűtés üzemmódtól függően, ha a készülék fűtési módban van, a szimbólum jelenik meg. Ha a készülék hűtési módban van, a szimbólum jelenik meg. |
|
|
Riasztás állapota |
|---|---|
Megjeleníti az riasztás állapotát. A szimbólum azt jelzi, hogy az riasztás aktiválva van. Amikor az riasztás nem aktív, a kijelzőn nincs szimbólum. |
|
|
Érzékelő hőmérséklete |
|---|---|
A kijelzőn megjelenített érték az érzékelőről leolvasott aktuális hőmérséklet és a felhasználó által megadott hőmérséklet-korrektúra értékének összege (a gyári korrekciós érték 0°C). |
|
|
Fűtés/hűtés üzemmód |
|---|---|

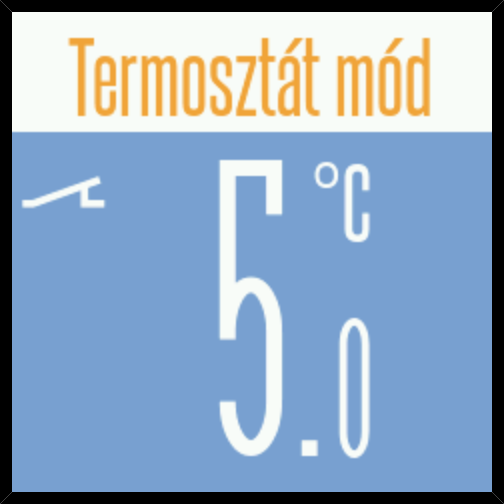

Ha a fő relé nincs bekapcsolva, a háttérszín fehér. Ha a fő relé be van kapcsolva, és az eszköz fűtési módban van, a háttérszín piros. Hasonlóképpen, ha a fő relé be van kapcsolva, és az eszköz hűtési módban van, a háttérszín kék. |
|
5.2. Az eszköz kikapcsolása és bekapcsolása¶
Ha a termosztátot korábban bekapcsolták, a kikapcsolás nagyon egyszerű: elegendő megérinteni a multifunkciós gombot , és a kijelzőn két választható lehetőség jelenik meg: Menü és Kikapcsolás. Az alra mutató gombbal a kijelző kurzorát a Kikapcsolás pozícióba helyezzük, majd a multifunkciós gomb érintésével megerősítjük, így a termosztát kikapcsol. A kijelzőn egy fehér szimbólum jelenik meg fekete háttéren, amely nemzetközileg ismert, mint a bekapcsolás és kikapcsolás, azaz ON és OFF jelzésére használt szimbólum.
Megjegyzés
Áramellátás kiesése esetén az eszköz megjegyzi az előző állapotot, azaz hogy be volt-e kapcsolva vagy kikapcsolva. Az eszköz emellett megjegyzi az összes korábban beállított paramétert is.
Ha az eszközt korábban már kikapcsolták, a termosztát kijelzőjének fekete hátterén egy nagy fehér jelzés látható.
Ha megérintjük a multifunkciós gombot , a kijelzőn „A készülék KI van kapcsolva.
Tartsa lenyomva 3 másodpercig a bekapcsoláshoz.” üzenet jelenik meg. Ha a multifunkciós gombot 3 másodpercig nyomva tartjuk, megjelenik a „A készülék BE van kapcsolva” üzenet és a termosztát gyártójának logója.
Ezután a kijelző közepén megjelenik a hőmérséklet-érzékelő által mért aktuális hőmérséklet, a kijelző tetején pedig egy sor, a termosztát működéséről és beállításáról szóló, rendkívül hasznos információ halad végig. Amennyiben a termosztát nem a gyári beállításokon van, a korábbi beállítások miatt – amelyeket a gyártó vagy maga a felhasználó hajtott végre –, előfordulhat, hogy a kijelző kinézete eltérő lesz.
5.3. Hogyan állítható be a relé kapcsolási/kikapcsolási hőmérséklete?¶
Ahhoz, hogy a termosztát működés közben eldönthesse, hogy bekapcsolja vagy kikapcsolja-e a relét, négy adatra van szüksége:
A fűtési vagy hűtési módban kell-e működnie a termosztátnak?
Mi a TS szenzor aktuális hőmérséklete (ez az adat minden másodpercben automatikusan lekerül a hőmérséklet-szenzorról).
Mi az 1 - azaz Beállított hőmérséklet közepes bekapcsolási hőmérséklet?
Mi a különbség az 2 -nak nevezett Különbség bekapcsolási hőmérséklet között?
Mint ahogy említettük, a TS érzékelő aktuális hőmérsékleti adatát az eszköz automatikusan lekéri az érzékelőtől, azonban a működési módra (fűtés/hűtés) vonatkozó információt, a középhőmérsékletet T1 (Beállított hőmérséklet) és a hőmérséklet-különbséget T2 (Különbség) a felhasználónak manuálisan kell kiválasztania vagy beállítania a termosztát beállításain belül.
5.3.1. Hogyan állítsuk be a hőmérsékletet fűtési módban¶

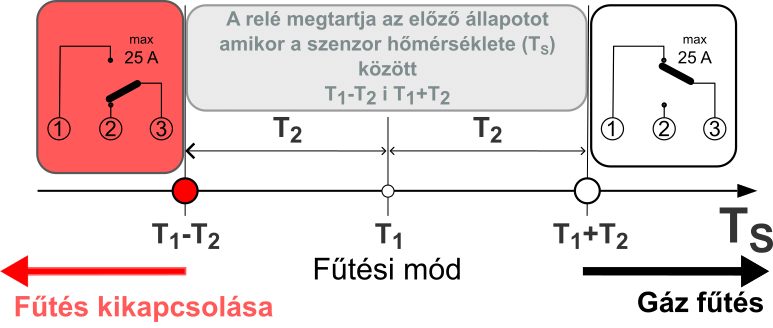

Ha a termosztát fűtési módban van, a relé akkor kapcsol be, ha a TS szenzor hőmérséklete kisebb, mint T1 - T2. A relé akkor kapcsol ki, ha a TS szenzor hőmérséklete nagyobb, mint T1 + T2. Amikor a szenzor hőmérséklete a (T1 - T2) és (T1 + T2) között van, a relé állapota nem változik, azaz ha korábban be volt kapcsolva, akkor is marad, vagy ha korábban ki volt kapcsolva, akkor is marad kikapcsolva.
Tehát, fűtési módban a relé be-/kikapcsolásának szabálya a következő:
Ha TS < T1 - T2, akkor a relé be van kapcsolva (az érzékelő hőmérséklete alacsony, így a relé/fűtés aktiválódik).
Ha TS > T1 + T2, akkor a relé ki van kapcsolva (az érzékelő hőmérséklete magas, így a relé/fűtés deaktiválódik).
Ha TS > (T1 - T2) és TS < (T1 + T2), akkor a relé állapota nem változik (az érzékelő hőmérséklete a (T1 - T2) és a (T1 + T2) között van).
5.3.2. A hőmérsékleti értékek meghatározása hűtési módban¶

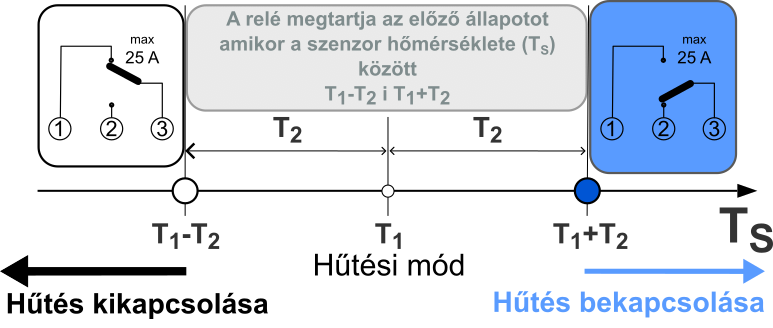

Hűtési módban a logika nagyon hasonló:
Ha TS < T1 - T2, akkor a relé ki van kapcsolva (az érzékelő hőmérséklete alacsony, így a relé/hűtés deaktiválódik).
Ha TS > T1 + T2, akkor a relé be van kapcsolva (az érzékelő hőmérséklete magas, így a relé/hűtés aktiválódik).
Ha TS > (T1 - T2) és TS < (T1 + T2), akkor a relé állapota nem változik (az érzékelő hőmérséklete a (T1 - T2) és a (T1 + T2) között van).
Azok a felhasználók, akik először ismerkednek a termosztát működésének konfigurálásával, jogosan tehetik fel a kérdést: „Miért nem lehet közvetlenül megadni azt a hőmérsékletet, amelynél a relé bekapcsol, és azt, amelynél kikapcsol?” Bár ez intuitívabb lenne a felhasználók számára, ezen módszerrel nehéz lenne meghatározni a fenntartott «közép» hőmérsékletet, pedig a fűtési és hűtési rendszereknél éppen ez a középérték a legfontosabb.
5.3.3. Példa a hőmérsékleti értékek meghatározására fűtési módban¶
Feltételezzük, hogy a termosztátnak be kell kapcsolnia a relét, amikor az érzékelő hőmérséklete 20°C alá csökken, és ki kell kapcsolnia, amikor az érzékelő hőmérséklete 28°C fölé emelkedik. Ez azt jelenti, hogy a termosztát fűtési módban működik, mivel megakadályozza az érzékelő hőmérsékletének egy bizonyos küszöbérték alá csökkenését. Ebben az esetben a közepes hőmérséklet, T1, a (28°C+20°C)/2 = 24°C, ezt a paramétert a Beállított hőmérséklet értékként kell beállítani (T1 = 24°C). A két hőmérséklet különbségének középértéke, T2, a (28°C-20°C)/2 = 4°C, ezt a paramétert a Különbség értékként kell beállítani (T2 = 4°C).
Ezen két paraméter alapján a termosztát akkor kapcsolja be a relét, ha a szenzor hőmérséklete (TS) 20°C alá csökken ((24°C-4°C) = 20°C), és akkor kapcsolja ki, ha a szenzor hőmérséklete 28°C fölé emelkedik ((24°C+4°C) = 28°C).
Ha megvizsgáljuk a Hogyan állítsuk be a hőmérsékletet fűtési módban értéket, az azt jelenti:
5.3.4. Példa hőmérséklet-beállításokra hűtési módban¶
Feltételezve, hogy a termosztátnak be kell kapcsolnia a relét, amikor a szenzor hőmérséklete 6°C fölé emelkedik, és ki kell kapcsolnia, amikor a szenzor hőmérséklete 2°C alá csökken. Ez azt jelenti, hogy a termosztát hűtési módban működik, mivel megakadályozza a szenzor hőmérsékletének egy bizonyos határ feletti növekedését. Ebben az esetben az átlaghőmérséklet, T1, (6°C+2°C)/2 = 4°C, így ezt a paramétert Beállított hőmérséklet értékként állítjuk be (T1 = 4°C). A két hőmérséklet különbségének átlagos értéke, T2, (6°C-2°C)/2 = 2°C, így ezt a paramétert Különbség értékként állítjuk be (T2 = 2°C).
Ezen két paraméter alapján a termosztát akkor kapcsolja be a relét, ha a szenzor hőmérséklete (TS) 6°C fölé emelkedik ((4°C+2°C) = 6°C), és akkor kapcsolja ki, ha a szenzor hőmérséklete 2°C alá csökken ((4°C-2°C) = 2°C).
Ha megvizsgáljuk a A hőmérsékleti értékek meghatározása hűtési módban értéket, az azt jelenti:
5.4. A kívánt hőmérséklet beállítása¶
A termosztát olyan eszköz, amelynek legfontosabb jellemzője a hőmérséklet alapbeállításaival kapcsolatos paraméterek egyszerű és gyors beállítása, így az Termosztát a gyári beállítás/gyári üzemmódja ennek az eszköznek. Ezért elegendő a fő képernyős kijelzés esetén egyszer megérinteni a lefelé mutató gombot , vagy felfelé mutató gombot , és megjelenik a Termosztát képernyős kijelzés, amely 3 választási lehetőséget kínál: Beállított hőmérséklet, Különbség és Eltolás.
Azonnal a kezdésnél a kurzor a Beállított hőmérséklet helyén van, így ha megérintjük a multifunkciós gombot , akkor megjelenik egy kék háttérrel ellátott képernyő a korábban beállított hőmérséklet értékével. A multifunkciós gomb újbóli aktiválása a hőmérséklet értékének villogásához vezet, ami jelzi, hogy a lefelé mutató és felfelé mutató gombokkal új kívánt hőmérséklet állítható be. A hőmérséklet-beállítás határai attól függnek, hogy melyik hőmérsékleti (NTC) érzékelő van kiválasztva, valamint attól, hogy engedélyezett-e a hőmérséklet-bemeneti korlát (lásd Hőmérséklet-beviteli határok beállítása). Egy további érintés a multifunkciós gomb segítségével új képernyős kijelzésre váltunk, fehér háttérrel és a kurzorral a bal felső sarokban, a Beállított hőmérséklet felirattal.
Ha újra megnyomjuk a multifunkciós gombot , akkor a kijelzőn megjelenik a Szeretné menteni
a módosításokat? üzenet. A piros gombot használjuk a hőmérséklet-változás visszavételére, a zöld gombot pedig a változás mentésére. A lefelé mutató gombokkal vagy felfelé mutató gombbal a kék kurzort a zöld gomb körül helyezzük el, majd megerősítjük az érintéses multifunkciós gombbal , ezután megjelenik a Beállítások mentve üzenet. Ez azt jelzi, hogy a hőmérséklet-változást sikeresen végrehajtottuk.
Javaslat
A fent leírt eljárás minden későbbi beállításkor ismétlődik ezen az eszközön, ezért ezt jól elsajátítani és megjegyezni kell.

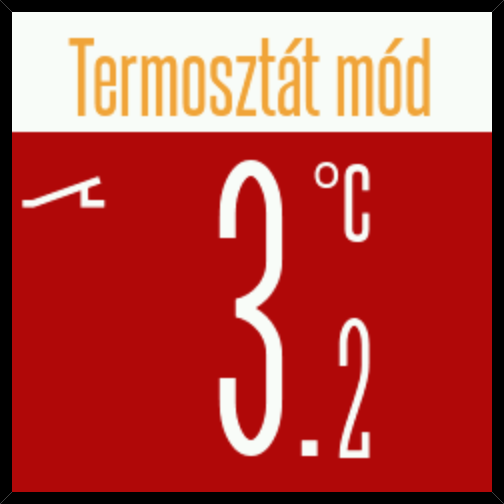

Ha a termosztát fűtési módban van, és az újonnan beállított hőmérséklet nagyobb, mint amit az NTC szenzor jelenleg mér, és miután lejárt a visszatérési idő a fő képernyőre, a képernyő háttere pirosra vált, és rajta kiírva jelenik meg az aktuális hőmérséklet. Ezenkívül periodikusan váltakozni fog a tűz szimbóluma és a zárt relé kontaktusának szimbóluma - vizuális figyelmeztetésként, hogy a fűtés be van kapcsolva.
|
|

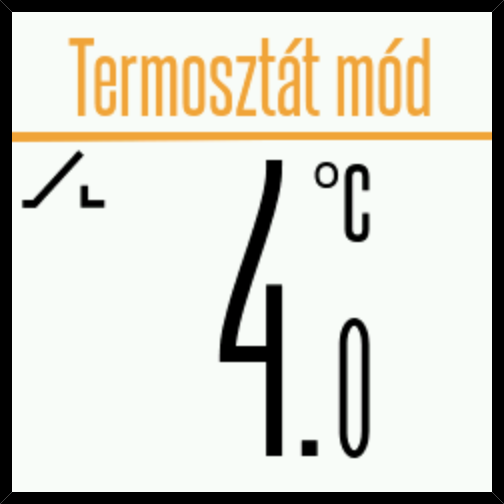

Amikor a fűtés elérte a kívánt hőmérsékletet, a képernyő háttere fehérré válik, eltűnik a tűz szimbóluma, és csak a nyitott relékontaktus szimbóluma jelenik meg.

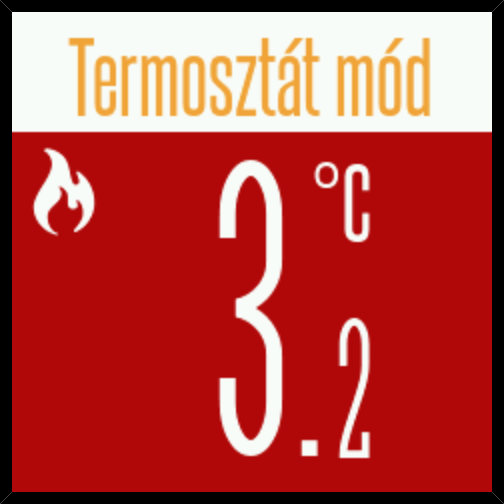

Hasonlóképpen, ha a termosztát Fűtés állapotban van, a vörös háttér kék háttérre változik, és a tű szimbólum hópehely szimbólummá alakul – hogy grafikailag is jelezze, hogy hűtési folyamat zajlik.
|
|
Megjegyzés
Már ebben az első példában látható, mennyire fontos a multifunkciós gomb , mert már 5-ször aktiváltuk, és így lesz szinte minden beállításnál.
Jó alkalom figyelmeztetni egy olyan jelenségre, amely minden termosztát-beállítás során kíséri a felhasználót. Amikor bármelyik értéket a termosztáton módosítani kezdünk, és ha bármelyik következő lépést nem végezzük el 25 másodpercnél rövidebb idő alatt, akkor rövid ideig megjelenik a Menü időtúllépés. Visszatérés a főképernyőre. üzenet a képernyőn, és a termosztát visszatér a fő kijelzésre.
Például, ha újra megpróbáljuk módosítani a kívánt hőmérsékletet (lenyomjuk a felfelé mutató gombot , kiválasztjuk Beállított hőmérséklet, majd megnyomjuk a gombot ), de most több mint 25 másodpercig nem nyomunk meg egyetlen gombot sem, az eszköz 25 másodperc letelte után megjeleníti a Menü időtúllépés.
Visszatérés a főképernyőre. üzenetet, és megjeleníti a fő képernyőt az aktuális szenzorhőmérséklettel.
Ez a funkció letiltható vagy módosítható az alapnézet visszatérési ideje, de a letiltást csak átmenetileg, elsősorban a termosztát beállításai során kell használni.
5.5. A differencia beállítása¶
A következő beállítandó érték Különbség vagy a hőmérséklet-különbség, °C-ban megadva, amelyen változik a termosztát kimeneti relé állapota.
Emlékeztetni kell arra, hogy a kiválasztott érték valójában ± eltérés a kívánt/szabályozott hőmérsékleti értéktől (pl. ha a kívánt/szabályozott hőmérséklet 10°C, a kiválasztott differencia pedig 0,1°C, akkor a termosztát 9,9°C-on bekapcsolja a fűtést, és 10,1°C-on kikapcsolja azt). A differencia módosításához a kurzort a Beállított hőmérséklet pozícióba kell vinni, majd megérinteni a multifunkciós gombot , így megjelenik a kék háttérrel ellátott képernyő a korábban beállított differencia értékével. A multifunkciós gomb újbóli aktiválása a differencia értékének villogásához vezet, ami jelzi, hogy a lefelé mutató és felfelé mutató gombokkal új differencia állítható be. A beállítási tartomány 0,1-től 10 °C-ig terjed, a gyári beállítás pedig 0,5 °C. Egy további érintés a multifunkciós gomb segítségével új képernyős kijelzésre váltunk, fehér háttérrel és az újonnan beállított differencia érték megjelenítésével. Ezt követi a korábban leírt új beállítás mentési eljárás.
5.6. A hőmérséklet-korrekció beállítása¶
A korrekció egy érték, amely hozzáadható a szenzor által mért hőmérsékthez, mielőtt megjelenne a kijelzőn, hogy összhangba hozható legyen a mérés helyén tapasztalt tényleges hőmérséklettel. A változtatás végrehajtásához a kijelző kurzorát Eltolás pozícióba kell helyeznie, majd meg kell érintenie a multifunkciós gombot , ekkor megjelenik egy kék háttérrel ellátott képernyő a korábban beállított korrekció értékével. A multifunkciós gomb újbóli aktiválása a korrekció érték villogását eredményezi, ami arra utal, hogy a lefelé irányuló és felfelé irányuló gombokkal új korrekciót lehet beállítani. A beállítási tartomány -15-től +25 °C-ig terjed, a gyári beállítás pedig 0,0 °C. Egy további érintéssel a multifunkciós gomb segítségével átváltásra kerül egy új kijelzőképre, fehér háttérrel és az újonnan beállított korrekció értékével.
Megjegyzés
A korrekció elvégzése csak akkor értelmezhető, ha más hőmérővel vagy más mérési módszerrel pontosabban meg tudjuk határozni a hőmérsékletet a DT240 termosztát NTC szondájának telepítési helyén.
5.7. Beállítások és súgó funkciók menü ¶
Ha a kijelzőn az alapnézet jelenik meg a mért hőmérséklettel, és megérintjük a multifunkciós gombot , akkor megjelenik a Menü, ahol a kijelző kurzora már az Beállítások opción van. A multifunkciós gomb ismételt érintésével belépünk a termosztát számos beállítását és funkcióját meghatározó beállítások sorozatába, amelyek a rövidített nevek mögött rejtőznek: Nyelv, Hőmérséklet, Készülék, Riasztás, Kijelző és Egyéb.
A Nyelv csoport kiválasztása lehetővé teszi a termosztát felhasználói felületének nyelvének megválasztását (lásd: Nyelv kiválasztása).
A Hőmérséklet csoport kiválasztása lehetővé teszi a következő rövidített nevű beállítások módosítását: Beállított hőmérséklet, Különbség, Egység, Eltolás, Határérték beállítása, Szenzor típusa, Fűtés/Hűtés és Bekapcsolási késleltetés.
A Készülék csoport kiválasztása lehetővé teszi a következő rövidített nevű beállítások módosítását: Működési mód, Kimenet és Jelenlegi állapot.
A Riasztás csoport kiválasztása lehetővé teszi a következő rövidített nevű beállítások módosítását: Forrás, Kimenet, Működési mód, Beállítások és Jelenlegi állapot.
A Kijelző csoport kiválasztása lehetővé teszi a következő rövidített nevű beállítások módosítását: Zárolás, Automatikus csökkentés, Fényerő és Állapotsáv.
A Egyéb csoport kiválasztása lehetővé teszi az alábbi rövidített nevű beállítások módosítását és a következő rövidített nevű információs blokkok megtekintését: Kezdőképernyő, Menü automatikus kilépés, Súgómenü, Hang, Firmware, Névjegy és Gyári visszaállítás.
Megjegyzés
Egyes eszközbeállítások attól függően, hogy melyik üzemmódot választották korábban, nem mindig láthatók a kijelzőn!
Az eddig felsoroltakból látható, hogy a termosztát működésének kiválasztása és beállítása számos opciót foglal magában, amelyeket nehéz egy-két szóval leírni. Ezért a termosztátban beépített súgorendszert is implementáltak. Ez a rendszer a kijelzőn jelenik meg szöveges magyarázatként a éppen beállított fogalomról vagy értékről. Ha a magyarázó szöveg túl hosszú ahhoz, hogy elférjen egyetlen képernyőn, akkor a lefelé mutató gomb segítségével görgethető és teljesen elolvasható.
Hogy a termosztát megjeleníti-e a súgót vagy sem, az az „Súgó menü” beállítástól függ, amely az „Egyéb” csoportban található (lásd: :ui3:`subMenu.other.helpmenu.name`). Gyári beállítás szerint ez az opció engedélyezve van, mivel rendkívül hasznos.
Hogyan érhető el a súgó funkció?
Egyes értékek beállítása során a kijelző jobb felső sarkában megjelenik a szimbólum, amely a súgorendszerhez vezet. A kijelző kurzorának a szimbólumra helyezése és a multifunkciós gomb érintésével a termosztát kijelzőjén megjelenik a súgó szövege.
5.7.1. Hőmérséklet csoport beállítása¶
A Hőmérséklet beállítási csoport, amely a Beállítások opció részeként érhető el, a leggyakrabban használt. Ezen belül az alábbi paraméterek állíthatók be: kívánt hőmérséklet, differencia, mértékegység, kijelzett hőmérséklet korrekciója, a termosztát működési hőmérsékleti határai, érzékelőtípus, Fűtés/Hűtés választás és bekapcsolási késleltetés. A kívánt hőmérséklet (Beállított hőmérséklet), a differencia (Különbség) és a kijelzett hőmérséklet korrekciójának (Eltolás) beállítása már szerepel itt: A kívánt hőmérséklet beállítása, A differencia beállítása és A hőmérséklet-korrekció beállítása. A fennmaradó beállítási csoportok közül nekünk még a következők állnak rendelkezésre: Egység, Határérték beállítása, Szenzor típusa, Fűtés/Hűtés és Bekapcsolási késleltetés.
5.7.1.1. Mértékegység kiválasztása¶
Ha a képernyős kurzort a Egység opcióra helyezzük, majd megérintjük a multifunkciós gombot , megjelenik a °C (Celsius) vagy °F (Fahrenheit) választására szolgáló képernyő. A kék képernyős kurzor mozgatásával lefelé a vagy felfelé a gombokkal, majd a multifunkciós gomb megnyomásával kiválasztható és megerősíthető a mértékegység. A neve előtt egy kék teli kör jelenik meg. Ezután a kék képernyős kurzort lefelé a vagy felfelé a gombokkal a képernyő bal felső sarkába, a Egység címke mellé visszük, majd megnyomjuk a multifunkciós gombot . Ezt követően a már korábban leírt új beállítás mentésének folyamata következik. A gyári beállítás °C (Celsius).
5.7.1.2. Hőmérséklet-beviteli határok beállítása¶
Ha a képernyős kurzort a Határérték beállítása opcióra helyezzük, majd megérintjük a multifunkciós gombot , megjelenik a választóképernyő az alsó vagy minimálisan állítható hőmérséklet (Min. Érték) és a felső vagy maximálisan állítható hőmérséklet (Max. Érték) számára. Ezek az értékek gyárilag -55°C-ra és +255°C-ra vannak beállítva, de ez az opció éppen azért létezik, hogy a kívánt/szabályozott hőmérséklet beállítása a szabályozott folyamathoz megfelelő keretek közé szoruljon. Ha a multifunkciós gombbal megerősítjük a Min. Érték opciót, a képernyőn megjelenik a Engedélyezés választó a jellel, ami azt jelenti, hogy ezt a beállítást figyelmen kívül hagyják, és a gyári beállítás (-55°C) érvényesül. De ha ezután újra megnyomjuk a multifunkciós gombot , a képernyőn rövid ideig megjelenik a Engedélyezés az ellenőrzőjellel és a kék háttérrel a jelenleg beállított minimálisan állítható hőmérséklet értékével. Most a multifunkciós gomb aktiválása e érték villogását eredményezi, ami arra utal, hogy a lefelé mutató és felfelé mutató gombokkal új érték állítható be. A multifunkciós gomb újbóli érintésével átállunk egy új képernyőképbe fehér háttérrel és a kurzorral a bal felső sarokban, a Min. Érték felirat mellett, és itt ismét megérintjük a multifunkciós gombot , majd a már korábban leírt új beállítás mentésének folyamata következik.
A felső vagy maximálisan állítható hőmérséklet beállításához a eljárás ugyanaz, csak hogy a Határérték beállítása kiválasztása után a lefelé mutató gombbal ki kell választani, majd a multifunkciós gomb -vel megerősíteni a Max. Érték opciót.
Megjegyzés

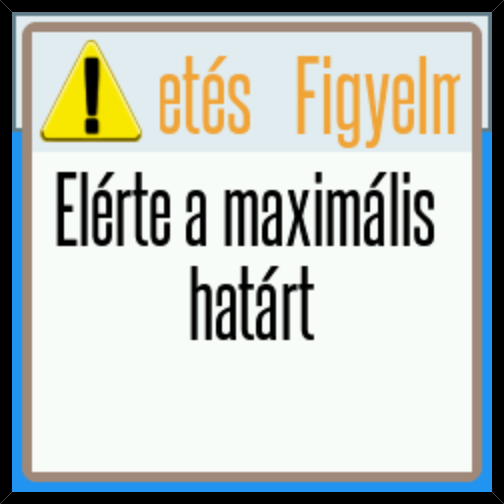

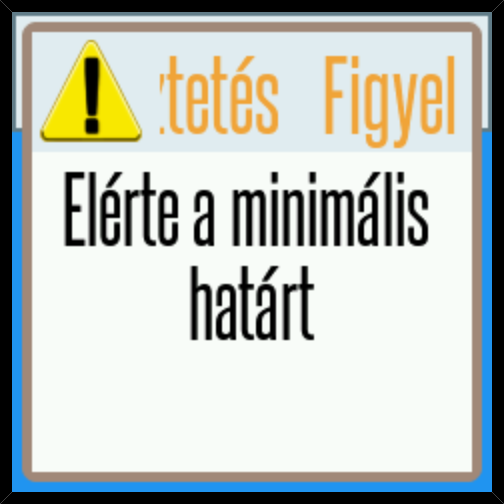

Bármely érték beállítása során, ha kilépnek a beállítási határokból, megjelenik egy figyelmeztető képernyő, amely jelzi, hogy Elérte a min. beállítási határt vagy Elérte a max. beállítási határt.
|
|
5.7.1.3. Szenzor típusának kiválasztása¶
A következő beállítási opció a Hőmérséklet csoporton belül a Szenzor típusa. Gyári beállítás: Elpos NTC érzékelő, 10 kΩ / 25°C; ezt az érzékelőt szállítják leggyakrabban a DT240 termosztattal. A termosztát minél nagyobb alkalmazkodóképessége és a korábban használt berendezések cseréjére való alternatíva biztosítása érdekében további 10 típusú NTC érzékelő választható meg rajta, nevezetesen: Elpos 12 kΩ / 25°C, Elpos 100 kΩ / 25°C, Devi 15 kΩ / 25°C, Devi 16,7 kΩ / 25°C, OJ Electronics 12 kΩ / 25°C, Eberle 33 kΩ / 25°C, Ensto 47 kΩ / 25°C, Carel/Eliwell 10 kΩ / 25°C, Carel 50 kΩ / 25°C és Tekmar 31-es sorozat (az EN50350 szabvánnyal kompatibilis érzékelők).
A megfelelő NTC érzékelő kiválasztása a Szenzor típusa opcióba való belépéssel, az alábbi gombbal vagy a fenti gombbal történő navigálással a kék kijelző kurzorral, majd a multifunkciós gomb megnyomásával történik. A kiválasztott NTC érzékelő neve előtt egy kék teli kör jelenik meg. Ezután a kijelző kurzorát a bal felső sarokba, a Szenzor típusa felirat mellé kell mozgatni, meg kell nyomni a multifunkciós gombot , majd elindul a korábban leírt új beállítás mentésének folyamata.
5.7.1.4. Működési mód Fűtés/Hűtés¶

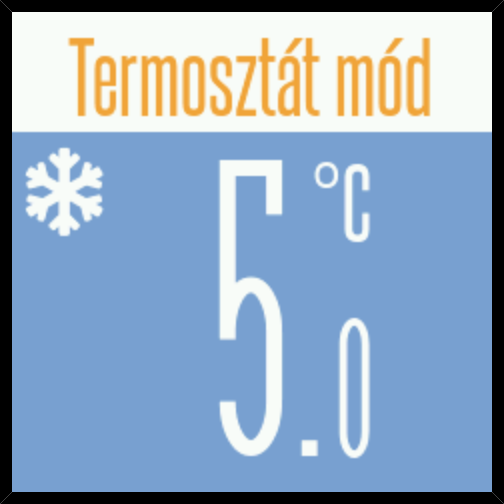

A képernyő kurzorának az Fűtés/Hűtés opcióra helyezése és a multifunkciós gomb érintésével megjelenik a termosztát céljának kiválasztási képernyője. A gyári beállítás az Fűtés, ami azt jelenti, hogy a relé vagy relék akkor kapcsolnak be, amikor az NTC érzékelő hőmérséklete az előre megadott érték alá csökken. Az Hűtés kijelölése és jóváhagyása esetén a relé vagy relék akkor kapcsolnak be, amikor az NTC érzékelő hőmérséklete az előre megadott érték fölé emelkedik.
5.7.1.5. Beindítási késleltetés¶
A Bekapcsolási késleltetés opció akkor használatos, ha nem kívánjuk azonnal bekapcsolni/kikapcsolni a relét (hőmérséklet-esés vagy -emelkedés után), hanem várakozni szeretnénk egy bizonyos ideig. A relé bekapsolási késleltetése előnyös lehet egyes átmeneti jelenségek és a hőmérséklet hirtelen, rövid ideig tartó ingadozásai esetén, amelyeket figyelmen kívül kell hagyni a fűtési vagy hűtési folyamat vezérlése szempontjából.
A kurzor mozgatása a Bekapcsolási késleltetés opcióra megnyitja annak lehetőségét, hogy elfogadjuk vagy elutasítsuk az adott opció használatát. A kiválasztást a multifunkciós gomb segítségével végezzük, és a Engedélyezés opciót választjuk ki a pipával vagy a jelöléssel. A Engedélyezés opció a jelöléssel valójában nem teszi lehetővé a bekapsoláson történő késleltetést, ez a gyári beállítás. A Engedélyezés opció a pipával a hőmérséklet-változás és az előzőleg kiválasztott relék bekapsolása közötti késleltetési idő beállítására vezet. A késleltetési idő 2 és 10 másodperc közötti tartományban állítható.
5.7.2. Az Eszköz csoport beállítása¶
A harmadik beállításcsoport, amely a Beállítások opció részeként található, a Készülék nevet viseli. Ebben a csoportban az alábbiak állíthatók be: Működési mód, Kimenet, Jelenlegi állapot és Üzemmód beállítások (kizárólag a Kézi és Idő üzemmód esetén).
5.7.2.1. Üzemmód kiválasztása¶
Ha a képernyő kurzorát a Működési mód opcióra helyezi, és megnyomja a multifunkciós gombot , megjelenik a üzemmód-választó képernyő, amelyen a következő lehetőségek választhatók: Termosztát, Kézi és Idő. A gyári beállítás a Termosztát, mivel a hőmérséklet-szabályozás, a saját NTC érzékelővel mért hőmérséklet alapján, ennek az eszköznek az elsődleges funkciója.
A Kézi mód és Időzített mód üzemmódok csak további működési lehetőségeket kínálnak ennek az eszköznek, amelyek bizonyos helyzetekben hasznosak lehetnek. Ezeknek az üzemmódoknak a leírása a Kézi és időalapú üzemmódok fejezetben található.
5.7.2.2. Kimenet kiválasztása¶
A DT240 eszköz két kimenettel, azaz relével rendelkezik. Az elektromechanikus relé, 25 A kapcsolási árammal, a termosztát fő kimenete, amelyet a Mechanikus relé felirat jelöl. Az elektronikus relé, 1 A kapcsolási árammal, a termosztát másodlagos kimenete, amelyet a Félvezetős relé felirat jelöl.
Ha a képernyő kurzorát a Kimenet opcióra helyezi, és megnyomja a multifunkciós gombot , megjelenik a termosztát relékimenetének kiválasztására szolgáló képernyő. Az egyes vagy mindkét relékimenet kiválasztása mindig lehetséges a Kézi és Idő üzemmódban. A Termosztát üzemmódban a Mechanikus relé mindig kiválasztott, a Félvezetős relé pedig csak akkor választható, ha azt még nem jelzőként használták külső riasztáshoz.
A gyári beállítás úgy van kialakítva, hogy az elektronikus relét riasztásra használják, és ez a Riasztás → Kimenet → Félvezetős relé útvonalon módosítható. Egy adott relé kiválasztása után, amelyet egy pipa () jelez, vagy egy adott relé nem használata esetén, amelyet egy jel szimbolizál, következik a korábban leírt új beállítások mentésének folyamata.
5.7.2.3. Kimenet állapota¶

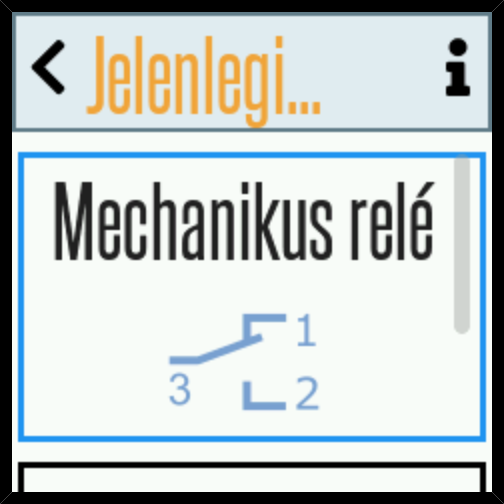

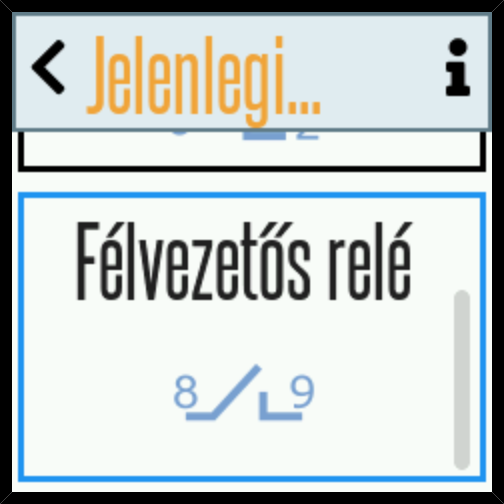

A képernyő kurzorát a Jelenlegi állapot opcióra helyezve, és a multifunkciós gomb megnyomásával megjelenik a fő elektromechanikus relé érintkezőjének aktuális helyzetének grafikus ábrázolása. Ha a félvezető relét nem használják külső riasztási kimenetként, és segédreléként van kiválasztva, akkor megjelenik a termostát 8-as és 9-es csatlakozóinak érintkezőállapotának grafikus ábrázolása is.
|
|
5.7.3. Riaszcsoport beállítása¶
A negyedik beállításcsoport, a Beállítások opción belül, a Riasztás. Ebben a csoportban az alábbiak állíthatók be: Forrás, Kimenet, Működési mód, Beállítások és Jelenlegi állapot.
Megjegyzés
Ha a Kézi vagy Azonosítási üzemmód van kiválasztva, nincs Riasztás csoport.
5.7.3.1. Riasztásforrás¶
A képernyő kurzorának az Forrás elemre helyezésével és a multifunkciós gomb megnyomásával megjelenik az eseményválasztó képernyő, amely aktiválja a riasztást. Gyári beállításként alapértelmezett, hogy az NTC érzékelő megszakadása vagy rövidzárlata esetén mindig aktiválódik a riasztás, amit a Szenzorhiba név jelöl. A másik két lehetőség: Alacsony hőmérséklet és Magas hőmérséklet a kurzorral kiválasztható és a multifunkciós gomb megerősítésével elfogadható. Ez a nevek előtti ellenőrző jel megjelenésével jár. Ha az Alacsony hőmérséklet elemet erősíti meg riasztási okként, akkor a riasztás akkor lép fel, ha a hőmérséklet a beállított érték alá csökken. Az Magas hőmérséklet riasztási okként való megerősítése esetén a riasztás akkor lép fel, ha a hőmérséklet a beállított érték fölé emelkedik. Lehetőség van mindhárom riasztási ok egyidejű kijelölésére is.
Az alacsony és/vagy magas hőmérsékletű riasztás engedélyezése után be kell írni azt a hőmérsékleti értékeket, amelyeknél a(r) riasztás(ok) aktiválódni fognak.
A Alacsony hőmérséklet és/vagy Magas hőmérséklet által aktivált riasztás hőmérsékleti értékeit a következő menüpontban állíthatja be: Riasztás → Beállítások → Beállított hőmérséklet (lásd A riasztás aktiválási hőmérsékletének beállítása ).
5.7.3.2. Alarm kimenet kiválasztása¶
A képernyő kurzorának az Kimenet opcióra mozgatásával és a multifunkciós gomb megnyomásával megjelenik egy képernyő, ahol a lefelé mutató vagy felfelé mutató gombokkal kiválasztható Félvezetős relé és/vagy Belső csipogó, majd a multifunkciós gomb segítségével megerősíthető, hogy az riasztás aktiválásakor mi legyen engedélyezve. Az Belső csipogó kiválasztása esetén riasztás bekövetkeztekor a termosztátban generált hangjelzés szólal meg. Az Félvezetős relé kiválasztása esetén riasztás bekövetkeztekor a termosztát 8 és 9-es kontaktusai (terhelhetőség: max. 1 A) záródnak, ami bármilyen jelzésadásra vagy külső hang- és/vagy fényjelzésre felhasználható.
5.7.3.3. Riasztási mód¶
Ha a képernyő kurzorát az Működési mód opcióra vezeti, és megérinti a multifunkciós gombot , megjelenik egy képernyő, ahol a lefelé ▼ vagy felfelé ▲ gombokkal kiválasztható a Folyamatos vagy a Idő, majd a multifunkciós gombbal megerősíthető a kívánt választás. Az új beállítások mentésének folyamata a megszokott módon történik.
Az Folyamatos kiválasztása azt jelenti, hogy az aktivált riasztás folyamatosan bekapcsolva marad (például a piezo hangszóró folyamatosan sípol), míg az Idő kiválasztása azt jelenti, hogy a riasztás előre meghatározott periódus szerint kapcsol be/kikapcsol (például 5 másodperc bekapcsolva, 10 másodperc kikapcsolva) – lásd: Riasztás bekapcsolási ideje és Riasztás kikapcsolási ideje.
5.7.3.4. Riasztási beállítások¶
Ha a képernyő kurzorát az Beállítások opcióra vezeti, és megérinti a multifunkciós gombot , megjelenik egy képernyő, ahol a lefelé vagy felfelé gombokkal választható ki, majd a multifunkciós gombbal megerősíthető a következő: Késleltetés, Néma, Csipogó hangereje, Beállított hőmérséklet (csak termosztát üzemmódban).
5.7.3.4.1. Riasztás kikapcsolási ideje¶
Az Kikapcsolási idő opció csak akkor látható a kijelzőn, ha a riasztási módként az Idő üzemmódot választotta. Ez az opció az időalapú üzemmódban a riasztás kikapcsolt állapotának tartamának beállításához vezet. A beállítás és az új paraméter mentésének folyamata a megszokott módon történik.
5.7.3.4.2. Riasztás bekapcsolási ideje¶
Az Bekapcsolási idő opció csak akkor látható a kijelzőn, ha a riasztási módként az Időzített mód üzemmódot választotta. Ez az opció az időalapú üzemmódban a riasztás bekapcsolt állapotának tartamának beállításához vezet. A beállítás és az új paraméter mentésének folyamata a megszokott módon történik.
Mindkét időtartam 1 és 600 másodperc között állítható be.
5.7.3.4.3. Késleltetés¶
Az Késleltetés opció kiválasztása és az Engedélyezés megerősítése lehetővé teszi a késleltetési idő bevitelét a riasztás érzékelésétől a belső piezo hangszóró és/vagy elektronikus relé aktiválásáig (a beállítási határok 5 és 60 másodperc között vannak).
5.7.3.4.4. Csendes üzemmód¶
A csendes üzemmód az a riasztási működési mód, amelyben a riasztás automatikusan némul a előre megadott KI idő elteltével, majd automatikusan újra bekapcsol (ha van ok a riasztásra), és a megadott BE idő alatt bekapcsolt állapotban marad.
A Néma kiválasztása és a Engedélyezés megerősítése lehetővé teszi a BE és KI időpontok bevitelét. A BE a riasztás működési ideje, a KI pedig a riasztás kikapcsolt ideje. Mindkét időtartam 5 és 600 perc között állítható be, a gyári beállítások pedig 5 perc riasztás működés és 10 perc riasztás kikapcsolt állapot.
Az beállított kikapcsolt idő letelte után a riasztás ismét megszólal. A termosztát üzemzavaráról szóló üzenet állandóan jelen van a termosztát kijelzőjén.
5.7.3.4.5. A hangszóró hangerőssége¶

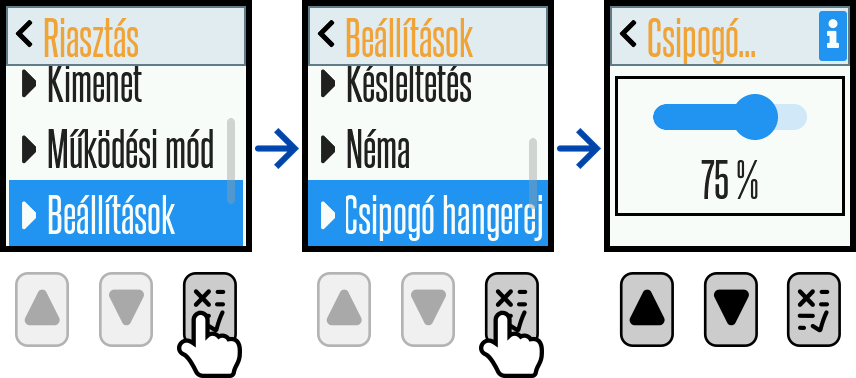

Ha a kijelző kurzorát a Csipogó hangereje pozícióba helyezi, és megérinti a multifunkciós gombot , megjelenik a csúszka és a hangerő százalékának megjelenítésére szolgáló képernyő. A multifunkciós gomb érintésével engedélyezi, a lefelé mutató gombokkal és felfelé mutató gombokkal pedig 25% és 100% közötti tartományban állítható a hangerő. A hangerőt vizuálisan is a csúszka elmozdulása jelzi, a kiválasztást pedig a multifunkciós gomb érintésével erősíti meg. Ahogy az összes előző példa esetén is, itt is végre kell hajtani a szokásos eljárást a végrehajtott változtatás mentéséhez. A gyári hangerő-beállítás 75%.
5.7.3.4.6. A riasztás aktiválási hőmérsékletének beállítása¶
Ha a Riasztás csoportban a Forrás riasztásként a Alacsony hőmérséklet és/vagy a Magas hőmérséklet van kiválasztva, itt azokat az értékeket állíthatja be, amelyeknél a riasztás aktiválódik.
Ha a kijelző kurzorát a Beállított hőmérséklet pozícióba helyezi, és megérinti a multifunkciós gombot , megjelenik egy képernyő, ahol a lefelé mutató gombbal vagy a felfelé mutató gombbal választhat a Min. Érték vagy a Max. Érték közül, majd a multifunkciós gomb segítségével megerősítheti a választást.
Amikor a Min. Érték választást megerősítette, a Alacsony hőmérséklet riasztás aktiválási hőmérséklete beállítható, ami azt jelenti, hogy a riasztás akkor aktiválódik, ha a szenzor hőmérséklete az adott érték alá csökken. A minimális lehetséges érték –55°C.
A Max. Érték kiválasztása megerősítése után a Magas hőmérséklet riasztási küszöbértéke beállítható, ami azt jelenti, hogy a riasztás aktiválódik, ha az érzékelő hőmérséklete a megadott érték alá csökken. A maximális lehetséges érték 255°C.
5.7.3.5. A riasztási kimenet állapota¶
Ha a képernyő kurzora a Jelenlegi állapot lehetőségre kerül, és a multifunkciós gomb érintése megtörténik, a képernyőn megjelenik a riasztókimenetek aktuális állapotának grafikus ábrázolása – a belső hangszóró és/vagy az elektronikus relé (ha riasztási kimenetként van kiválasztva).
Képernyő megjelenése, amikor a hangszóró és az elektronikus relé nincs bekötve:
Képernyő megjelenése, amikor a hangszóró és az elektronikus relé be van kötve:
5.7.4. A „Kijelző” csoport beállítása¶
A Kijelző csoporton belül a következők állíthatók be: Zárolás, Automatikus csökkentés, Fényerő és Állapotsáv
5.7.4.1. Az eszköz zárolása és jelszava¶
A képernyő kurzorát a Zárolás pozícióra helyezve, és a multifunkciós gomb érintésével megjelenik a beállítások zárolásának engedélyezési (Engedélyezés ) vagy letiltási () képernyő. A választást a multifunkciós gomb érintésével lehet elvégezni. Ha a választás megerősítésre kerül (Engedélyezés ), megjelenik a Jelszó képernyő, amelyen 3 számjegy-beviteli mező található. A gyári jelszó: 1, 2, 3. Minden számjegy 0-tól 9-ig módosítható a lefelé mutató vagy felfelé mutató gombok használatával. Egy számjegy bevitele után azt a multifunkciós gomb használatával meg kell erősíteni.
Fontos
A gyári jelszó: 1 2 3
A zárolás célja az eszközbeállítások nem jogosult vagy illetéktelen személyek által történő módosításának megakadályozása, akiknek nem szabadna ismerniük a jelszót, és így veszélyeztetniük nehezhessék a fűtési vagy hűtési folyamat megfelelő vezetését.

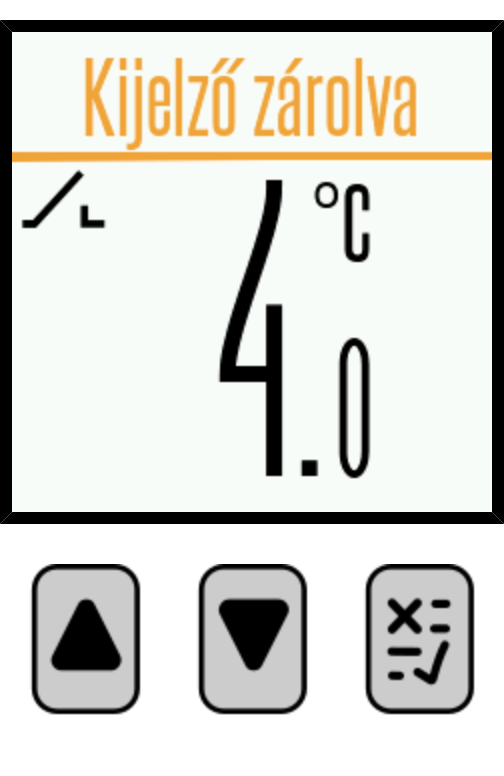

A saját jelszó megadása és megerősítése után a zárolás csak a lefelé mutató és felfelé mutató gombok egyidejű nyomásával hajtható végre, amikor az eszközön a fő képernyős kijelzés látható. A zárolás másik módja az automatikus zárolás előre beállított idő után. A képernyőn az Kijelző zárolva információ jelenik meg.
Ha az automatikus zárolást szeretné használni, azt közvetlenül a jelszó beadása után kell beállítani. A lefelé mutató gomb érintésével megnyílik a Az automatikus zárolás engedélyezése görgetett kijelzés, ahol a multifunkciós gomb segítségével kiválasztható a automatikus zárolás, vagy nem választható ki a automatikus zárolás. Ha az automatikus zárolást kiválasztja, egy új kijelzés jelenik meg, ahol azt kell választani, hogy ez a zárolás Látható () legyen-e, vagy sem ().
Láthatóvá tétel esetén a fő képernyőkijelzés alján megjelenik egy vonal, amely csökken, és ezzel jelzi, hogy hátralévő 10 másodperc van a zárolásig. A láthatóság vagy láthatatlanság kiválasztása után még a beállítandó időtartamot kell meghatározni, amely után bekövetkezik az automatikus zárolás. Ez az időtartam 30 és 300 másodperc között állítható be, a gyári beállítás 60 másodperc, de ez nincs aktiválva.
5.7.4.2. Az eszköz feloldása¶
Amikor az eszközön a fő képernyőkijelzés látható, és érinti a multifunkciós gombot , a kijelzőn megjelenik a következő üzenet: Kijelző zárolva. Tartsa lenyomva 3 másodpercig a jelszó megadásához.. Miután a multifunkciós gombot 3 másodpercig lenyomva tartja, megjelenik a háromjegyű jelszám beviteli képernyője. A multifunkciós gomb és a lefelé mutató vagy felfelé mutató gombok használatával be kell adnia és megerősítenie a saját jelszavát, majd megjelenik a Kijelző feloldva üzenetet tartalmazó képernyő.
Figyelmeztetés: Ha korábban engedélyezte az automatikus zárolást, az a beállított automatikus zárolási idő elteltével újra bekövetkezik. A kijelzőn rövid ideig megjelenik a Kijelző zárolva üzenet, később pedig az Állapotsávban mozgó információként jelenik meg. Ha hibás jelszót ad meg, a kijelzőn Hibás jelszó figyelmeztetés jelenik meg.
Fontos
Ha elfelejti a jelszavát, visszaállíthatja azt a gyári értékre a és gombok lenyomásával.
Legalább 10-szer gyorsan nyomja meg a gombot, majd azonnal legalább 10-szer gyorsan nyomja meg a gombot.
5.7.4.3. Automatikus háttérvilágítás-intenzitás-csökkentés¶
A képernyő kurzorának Automatikus csökkentés pozícióba helyezése és a multifunkciós gomb érintésével megjelenik a képernyőn a háttérvilágítás automatikus csökkentésének engedélyezési (Engedélyezés ) vagy letiltási () képernyő. A kiválasztást a multifunkciós gomb érintésével hajthatja végre. Ha a választást megerősíti, a következő képernyőn megjelenik az az idő, amely után a csökkenés bekövetkezik. Ez az idő 5 és 60 másodperc között állítható be. A gyári beállítás 30 másodperc.
5.7.4.4. Fényerő¶
A képernyő kurzorának Fényerő pozícióba helyezése és a multifunkciós gomb érintésével megjelenik a képernyőn a csúszka és a háttérvilágítás intenzitásának százalékos aránya. A multifunkciós gomb érintésével engedélyezhető, a lefelé ▼ és felfelé ▲ gombokkal pedig a fényerő 25 és 100% közötti tartományban állítható be. A fényerő szintjét a csúszka elmozdulása vizualizálja, a választás megerősítését pedig a multifunkciós gomb érintésével hajthatja végre. Mint minden korábbi példa esetén is, itt is el kell végeznie a szokásos mentési eljárást a végrehajtott módosítások mentéséhez.
5.7.4.5. Állapotsáv¶
Az utolsó, de rendkívül hasznos beállítási lehetőség a Kijelző csoporton belül található, és Állapotsáv néven szerepel. Mi az állapotjelző sáv? Ez egy sáv, amely a fő képernyőnézet tetején látható, és nagyon hasznos információkat közöl a működési mód, a mód beállításai és egyéb fontos adatok tekintetében.
A képernyő kurzorának Állapotsáv pozícióba helyezése és a multifunkciós gomb érintésével megjelenik a képernyőn a megjelenítendő 4 adat kiválasztási lehetősége, amelyek: Beáll. hőm., Relé, Riasztás kimenet és Riasztási hiba. A kijelölést a multifunkciós gomb aktiválásával és a kiválasztott megjelenítendő adat előtti ellenőrző jel hozzáadásával hajthatja végre.
A Beáll. hőm. kiválasztása a kívánt fűtési vagy hűtési hőmérsékletet jeleníti meg.
A Relé kiválasztása a fő relé kimenet állapotát jeleníti meg (BE / KI).
A Riasztás kimenet kiválasztása a riasztás aktuális állapotát mutatja (BE / KI).
A Riasztási hiba kiválasztása a riasztást okozó hibákat írja le (Nincs hiba / Hiba: Szenzor zárlatos / Hiba Hiba: Szenzor nincs csatlakoztatva).
Gyári beállítás szerint mind a négy adat megjelenik az állapotsávban.
Megjegyzés
Az állapotsávon egyéb információk is megjelennek, amelyek attól függnek, hogyan van beállítva az eszköz. Néhány közülük: Kijelző zárolva, Termosztát mód, Fűtési mód, Kézi mód, Fő kimenet : KI, Fő kimenet : BE, Időzített mód, Segéd kimenet : BE , Segéd kimenet : KI , Bekapcsolási idő beállítása , Kikapcsolási idő beállítása .
