3. Opis i przeznaczenie urządzenia¶

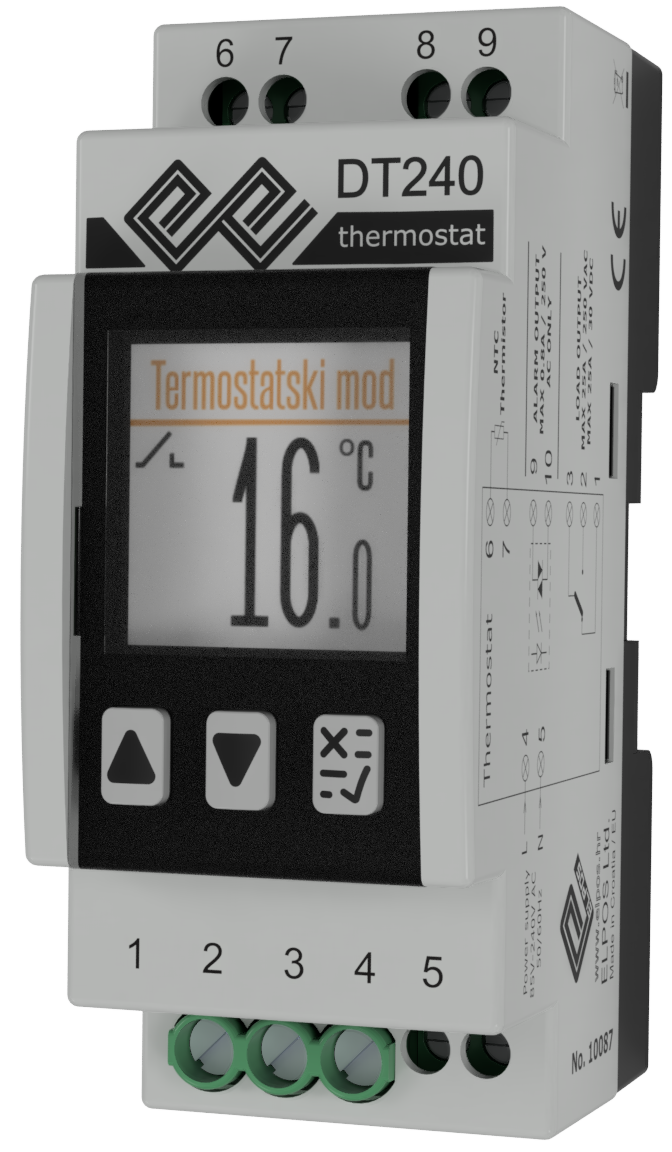

DT240 to wielofunkcyjny cyfrowy elektroniczny termostat z wyświetlaczem LCD, stosowany w sterowaniu procesami grzania i chłodzenia. Zakres regulacji wynosi od -55 do +255 °C. Za pracę termostatu odpowiada mikrokontroler, zapewniający dokładność ± 1 °C w całym zakresie pracy. Jako czujnik temperatury termostat wykorzystuje rezystor NTC, a konkretny zakres pomiaru temperatury zależy od typu podłączonego rezystora/senzora NTC (patrz Tabela oporu czujnika temperatury). Różnica nastawcza jest regulowana w zakresie od 0,1 do 10 °C. Zasilany jest napięciem przemiennym w zakresie od 100 V do 250 V, przy częstotliwości 50 lub 60 Hz.
Obudowa termostatu ma szerokość modułu 2 DIN, czyli 36 mm, i jest przystosowana do szybkiego montażu na standardowej szynie DIN o szerokości 35 mm. Dzięki możliwości wyboru i podłączenia aż 11 różnych typów czujników NTC termostat ten jest idealnym wyborem w przypadku wymiany istniejącego wyposażenia na nowe.
Możliwe jest stosowanie czujników NTC o wartościach: 10, 12, 15, 16,7, 33, 47, 50 oraz 100 kΩ / 25°C. Ponadto w termostacie zaimplementowano cyfrowe filtrowanie zakłóceń, dzięki czemu urządzenie mierzy dokładną temperaturę nawet wtedy, gdy kabel czujnika temperatury biegnie w pobliżu kabli energetycznych, na długości do 100 m.
Jedną z ważniejszych cech tego termostatu jest duża dopuszczalna obciążalność bezpotencjałowego styku przełączającego głównego przekaźnika wyjściowego, sięgająca aż 25 A, co w wielu przypadkach eliminuje potrzebę stosowania dodatkowego stycznika elektromagnetycznego (kontaktor). Termostat posiada również dodatkowy, pomocniczy elektroniczny przekaźnik o mocy komutacji 1 A / 250 V~, który może być wykorzystywany jako wyjście alarmowe.
Alarm można wywołać w przypadku: przerwania lub zwarcia czujnika temperatury, a także zbyt niskiej lub zbyt wysokiej temperatury, wraz z sygnałem dźwiękowym i wyświetleniem przyczyny alarmu na ekranie termostatu.
Poza trybem pracy termostatycznym DT240 może pracować również w trybie ręcznym i czasowym. Tryb ręczny jest przydatny, gdy chce się przetestować instalację grzewczą lub chłodniczą, nie mając do dyspozycji odpowiednich warunków temperaturowych w momencie montażu i uruchomienia. W trybie czasowym DT240 zachowuje się jak przekaźnik czasowy z regulowanym czasem załączania i wyłączania głównego przekaźnika elektromechanicznego i/lub pomocniczego przekaźnika wyjściowego. Czasy te można regulować w zakresie od 1 minuty do 10 godzin. Ten tryb pracy może okazać się przydatny w przypadku uszkodzenia czujnika NTC, zapewniając ciągłość procesu grzania lub chłodzenia.
Ze względu na większe bezpieczeństwo i szerszy zakres zastosowań w termostacie DT240 zastosowano galwaniczne odseparowanie obwodu czujnika temperatury NTC, a termostat został zaprojektowany i przetestowany tak, aby wytrzymywać przepięcia powyżej 4 kV.
Wielokolorowy wyświetlacz LCD o wysokiej rozdzielczości i doskonałej czytelności prezentuje liczne dane numeryczne, tekstowe oraz symbole, umożliwiające łatwą konfigurację, uzyskanie informacji oraz prawidłowe użytkowanie termostatu.
Aby termostat DT240, mimo swoich licznych możliwości, był jak najprostszy w obsłudze, dla każdej jego funkcji przewidziano krótki opis. Wywołuje się go, aktywując symbol , który prowadzi do pomocy wyświetlanej na ekranie termostatu.
Termostat DT240 oferuje wielojęzyczny interfejs użytkownika, a dostępne do wyboru języki to: angielski, niemiecki, chorwacki, polski, węgierski, bośniacki, serbski (alfabet cyrylicki) oraz koreański.
Na obudowie termostatu wydrukowane są dane producenta, numer fabryczny, znak CE oraz schemat blokowy połączeń termostatu, ułatwiający jego prawidłowe podłączenie.
