4. Parametry techniczne¶

Parametr	Wartość / Opis
Nazwa	DT240
Funkcjonalność	termostat wielofunkcyjny
Zakres temperatury	od -55 °C do +255 °C
Różnica (histeresis)	od 0,1 °C do 10 °C
Dokładność	± 1 °C
Sposób montażu	Szyna DIN 35 mm (zgodnie z EN 60715)
Napięcie zasilania	100-250 V AC, 50/60 Hz
Złącza zasilania	złącza 4-5
Typ wewnętrznego zasilania	transformator bezpieczeństwa izolacja galwaniczna
Własne zużycie energii	< 2 VA
Typ czujnika	Rezystor NTC 10/12/15/16,7/33/47/50/100 kΩ
Złącza czujnika	złącza 6-7
Tryby pracy	Termostatyczny (ogrzewanie/chłodzenie) Ręczny Czasowy
Wymiary	Ś=91mm, G=36mm, W=59mm ( 2 moduły DIN )
Masa	126 g
Wyjście	styki przekaźnikowe
Złącza wyjścia głównego	Przekaźnik elektromechaniczny
Złącza wyjścia głównego	1 - kontakt normalnie otwarty 2 - styk roboczy
Najwyższe dopuszczalne napięcie i prąd przekaźnika elektromechanicznego	25 A / \(\sim\ \)250 V / cosφ ≥ 0.8, 25 A / 30 V
Trwałość mechaniczna styków	10⁷ przełączeń
Trwałość styków	10⁵ przełączeń
Złącza wyjścia alarmowego/pomocniczego	złącza 8-9
Typ wyjścia alarmowego/pomocniczego	Przekaźnik elektroniczny / triak (dozwolone podłączenie wyłącznie napięcia AC) (max. 1 A, 250 Vac)
Dozwolona temperatura otoczenia podczas pracy	od -20 °C do +55 °C
Stopień ochrony	IP 40 płyta sterująca IP 20 złącza
Kategoria przepięciowa	III
Stopień zanieczyszczenia	2
Przekrój przewodów przyłączeniowych	Złączki przekaźnika ≤ 4 mm² Pozostałe złączki ≤ 2,5 mm²
Zgodność z normami	IEC/EN 60730-2-9

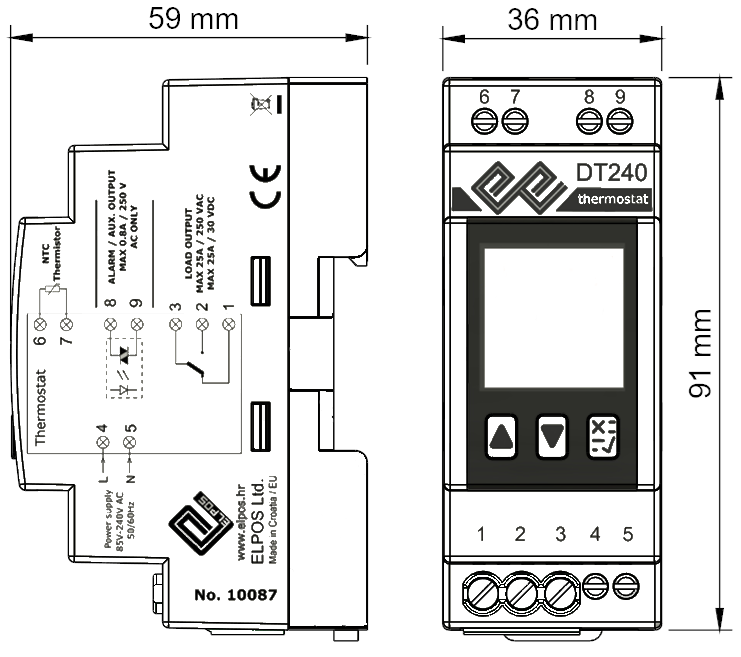

4.1. Wymiary urządzenia¶

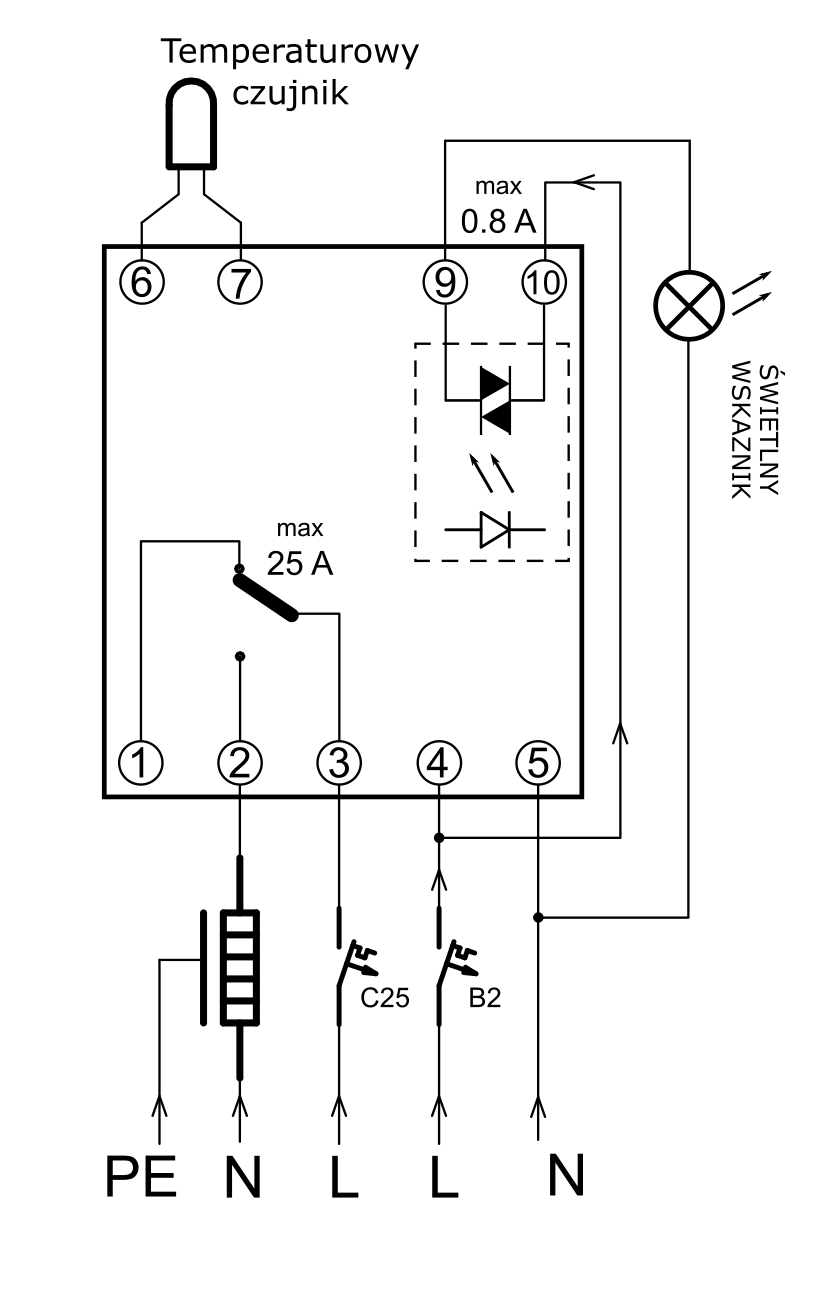

4.2. Schemat połączeń¶

Na bocznej ściance obudowy termostatu znajduje się schemat blokowy podłączy termostatu, który dostarcza wystarczających danych do szybkiego i prawidłowego podłączenia oraz działania termostatu.

Do termostatu należy doprowadzić zasilanie, przy czym przewód fazowy łączy się ze stykiem numer 4, a przewód neutralny ze stykiem numer 5. Termostat jest zasilany napięciem przemiennym, które może wynosić od 100 V do 250 V, przy czym sam termostat pobiera maksymalnie 2 VA.

Informacja

Styki 1, 2 i 3 przyjmują przewody o przekroju do 4mm².

Wszystkie pozostałe styki przyjmują przewody o przekroju do 2,5mm².

Na stykach numer 6 i 7 podłącza się czujnik temperaturowy NTC, przy czym kolejność ani kolor przewodów nie mają znaczenia. Można podłączyć czujniki NTC o rezystancji: 10, 12, 15, 16.7, 33, 47, 50 i 100 kΩ / 25°C. Domyślna konfiguracja to czujnik NTC 10 kΩ. Jeśli używany jest inny typ termostatu, należy dokonać odpowiedniego wyboru w ustawieniach termostatu (Ustawienia → Temperatura → Typ czujnika).

Styki numer 8 i 9 należą do pomocniczego wyjścia termostatu. Jest to wyjście beznapięciowe elektronicznego przekaźnika obciążeniowego o prądzie do 1 A wyłącznie prądu przemiennego. W zależności od ustawień termostatu może służyć jako wyjście pomocnicze do sterowania, zdalnego nadzoru lub jako wyjście alarmowe sygnalizujące zakłócenia w pracy regulowanego procesu.

Wyjście elektronicznego przekaźnika na stykach numer 8 i 9 służy do otwierania lub zamykania obwodu elektrycznego. Użycie wyjścia pomocniczego nie jest zawsze konieczne, co oznacza, że jego podłączenie również nie jest wymagane.

Ostrzeżenie

Do zacisków alarmowych (8 i 9) można podłączać wyłącznie napięcia przemienne.

Pozostały styki numer 1, 2 i 3. Są to styki przeznaczone do podłączania przewodów o przekroju do 4 mm², należące do styku przełączającego głównego elektromechanicznego przekaźnika wyjściowego. Moc komutacyjna przekaźnika wynosi 25 A przy napięciu przemiennym 250 V.

Informacja

Styk przełączający jest beznapięciowy, co oznacza, że nie otrzymuje żadnego zasilania z samego termostatu. Aby swoim przełączeniem otworzyć lub zamknąć obwód podłączonego odbiornika, musi on być zasilany zewnętrznym źródłem napięcia.

W przypadku sterowania procesem grzania, przewód fazowy L doprowadza się do styku numer 3, a gdy warunek pracy grzania jest spełniony, styk przełączający łączy się ze stykiem numer 2. Zatem do styku numer 2 podłącza się przewód fazowy zasilania odbiornika, a przewód neutralny N zasilania odbiornika idzie bezpośrednio do przewodu neutralnego źródła zasilania. Tak samo przewód ochronny (PE) odbiornika podłącza się bezpośrednio do przewodu ochronnego źródła zasilania bez pośrednictwa termostatu.

Ostrzeżenie

Ze względów bezpieczeństwa w obwodzie zasilania termostatu i odbiorników muszą znajdować się odpowiednie bezpieczniki lub połączone urządzenia zabezpieczające (RCBO).

Podczas montażu termostatu DT240 na szynie DIN zaleca się, a w przypadku obciążeń prądowych głównego przekaźnika wyjściowego większych niż 16 A – jest to wymagane – pozostawienie odstępu 10–15 mm względem sąsiedniej aparatury dla lepszego chłodzenia.
