5. Tryb termostatyczny¶
Tryb termostatyczny to podstawowa funkcja urządzenia, wybrana fabrycznie. W dalszej części opisano ustawienia, które można zmieniać w tym trybie.
5.1. Opis interfejsu użytkownika¶
Na poniższym rysunku przedstawiono uproszczony wygląd panelu sterowania termostatu DT240.
Do obsługi urządzenia służą trzy przyciski. Przycisk
służy do nawigacji w górę oraz zwiększania wartości liczbowych, np. temperatury. Podobnie przycisk
służy do nawigacji w dół oraz zmniejszania wartości liczbowych. Trzeci przycisk
to tzw. przycisk wielofunkcyjny, używany do potwierdzania lub anulowania wpisów, przechodzenia do menu oraz włączania/wyłączania urządzenia.
Informacje o aktualnym stanie urządzenia wyświetlane na ekranie podzielone są na 5 różnych sekcji:
|
Pasek statusu |
|---|---|
Sekcja ta zawiera pasek statusu, na którym w formie tekstowej wyświetlane są dane dotyczące aktualnego stanu przekaźnika, alarmu, żądanej temperatury oraz ewentualnych wykrytych błędów (np. błąd czujnika). |
|
|
Stan głównego przekaźnika |
|---|---|
Wyświetla stan głównego przekaźnika elektromechanicznego. Symbol oznacza, że styk roboczy przekaźnika jest włączony, natomiast symbol oznacza, że styk roboczy przekaźnika jest wyłączony. Dodatkowo, w zależności od trybu pracy ogrzewanie/chłodzenie, jeśli urządzenie znajduje się w trybie ogrzewania, wyświetlany jest symbol . Jeśli urządzenie znajduje się w trybie chłodzenia, wyświetlany jest symbol . |
|
|
Stan alarmu |
|---|---|
Wyświetla stan alarmu. Symbol oznacza, że alarm jest aktywny. Gdy alarm nie jest aktywny, na ekranie nie wyświetlany jest żaden symbol. |
|
|
Temperatura czujnika |
|---|---|
Wartość wyświetlana na ekranie to suma aktualnej temperatury odczytanej z czujnika oraz wartości korekcji temperaturowej ustawionej przez użytkownika (wartość fabryczna korekcji wynosi 0°C). |
|
|

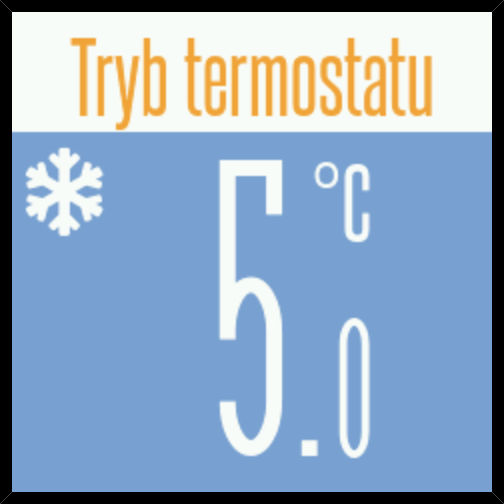

Tryb pracy ogrzewanie/chłodzenie |
|---|---|

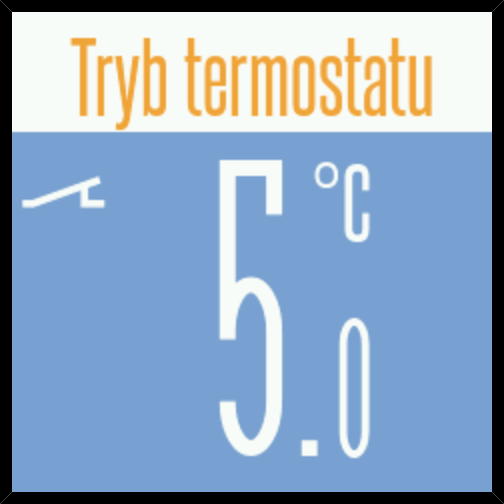

Jeśli główny przekaźnik nie jest włączony, kolor tła jest biały. Jeśli główny przekaźnik jest włączony, a urządzenie znajduje się w trybie grzania, kolor tła jest czerwony. Podobnie, jeśli główny przekaźnik jest włączony, a urządzenie znajduje się w trybie chłodzenia, kolor tła jest niebieski. |
|
5.2. Wyłączanie i włączanie urządzenia¶
Jeśli termostat był wcześniej włączony, jego wyłączenie jest bardzo proste – wystarczy dotknąć wielofunkcyjnego przycisku , a na wyświetlaczu pojawią się dwa możliwe wybory: Menu oraz Wyłącz. Za pomocą przycisku w dół przenosimy kursor ekranu na opcję Wyłącz i potwierdzamy ją dotknięciem wielofunkcyjnego przycisku , co powoduje wyłączenie termostatu. Na wyświetlaczu pojawi się biały symbol na czarnym tle, powszechnie znany jako symbol włączenia i wyłączenia (ON/OFF).
Informacja
W przypadku utraty zasilania urządzenie zapamiętuje poprzedni stan, czyli czy było włączone czy wyłączone. Urządzenie zapamiętuje również wszystkie wcześniej wprowadzone ustawienia.
Jeśli urządzenie zostało wcześniej wyłączone, na czarnym tle ekranu termostatu pojawi się duży biały znak .
Jeśli dotkniesz wielofunkcyjny przycisk , na wyświetlaczu pojawi się komunikat „Urządzenie jest WYŁĄCZONE.
Przytrzymaj przez 3s, aby włączyć urządzenie.”. Przytrzymanie wielofunkcyjnego przycisku przez 3 sekundy spowoduje wyświetlenie komunikatu „Urządzenie jest WŁĄCZONE” oraz logo producenta termostatu.
Następnie na centralnej części wyświetlacza pojawi się temperatura mierzona przez czujnik temperatury, a u góry ekranu będą wyświetlane przesuwające się, bardzo przydatne informacje o pracy i ustawieniach termostatu. Jeśli termostat nie znajduje się w ustawieniach fabrycznych ze względu na wcześniejsze konfiguracje przeprowadzone przez producenta lub użytkownika, wygląd ekranu może być inny.
5.3. Jak ustawić temperatury załączenia/wyłączenia przekaźnika?¶
Aby termostat mógł podczas pracy określić, czy włączyć, czy wyłączyć przekaźnik, musi posiadać cztery dane:
Czy termostat powinien pracować w trybie ogrzewania czy chłodzenia?
Jaka jest bieżąca temperatura czujnika TS (dane te są automatycznie odczytywane z czujnika temperatury co sekundę).
Jaka jest średnia temperatura załączania T1 - tak zwana Ustawiona temperatura?
Jaka jest różnica temperatur załączania T2 - tak zwana Różnica ?
Jak wskazano, dane dotyczące bieżącej temperatury czujnika TS będą automatycznie odczytywane z czujnika; jednakże tryb pracy (grzanie/chłodzenie), średnią temperaturę T1 (Ustawiona temperatura) oraz różnicę temperatur T2 (Różnica) użytkownik musi ręcznie wybrać lub ustawić w opcjach termostatu.

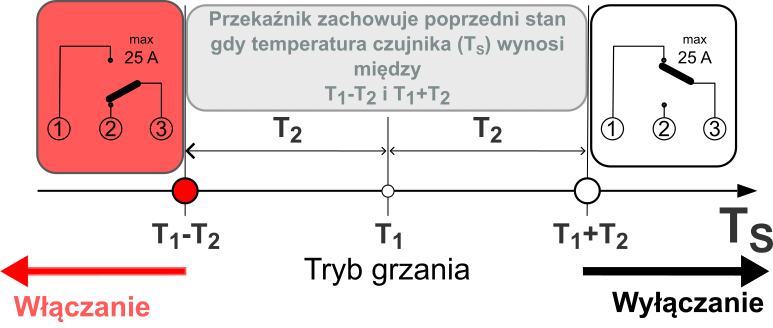

5.3.1. Jak ustawić temperaturę w trybie grzania¶
Jeśli termostat jest w trybie grzania, przekaźnik zostanie włączony, gdy temperatura czujnika TS będzie mniejsza od T1 - T2. Przekaźnik zostanie wyłączony, gdy temperatura czujnika TS będzie większa od T1 + T2. W przypadku, gdy temperatura czujnika mieści się w zakresie między (T1 - T2) a (T1 + T2), stan przekaźnika nie ulegnie zmianie, tzn. jeśli przekaźnik był wcześniej włączony, pozostanie włączony, a jeśli był wcześniej wyłączony, pozostanie wyłączony.
Czyli w trybie grzania, reguła określająca moment załączania/wyłączania przekaźnika to:
Jeśli TS < T1 - T2, przekaźnik jest włączony (temperatura czujnika jest niska, więc przekaźnik/ogrzewanie się włącza).
Jeśli TS > T1 + T2, przekaźnik jest wyłączony (temperatura czujnika jest wysoka, więc przekaźnik/ogrzewanie jest wyłączane).
Jeśli TS > (T1 - T2) oraz TS < (T1 + T2), przekaźnik nie zmienia stanu (temperatura czujnika mieści się między (T1 - T2) a (T1 + T2)).

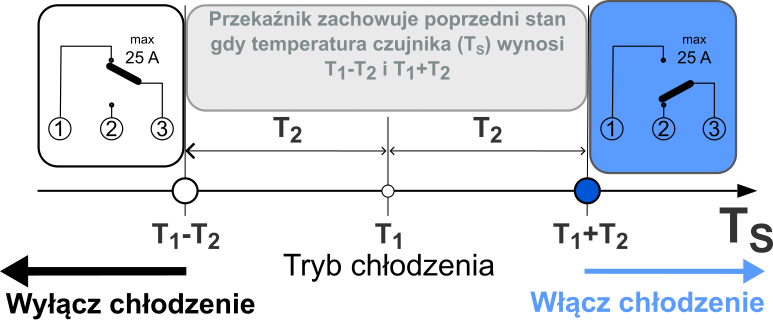

5.3.2. Jak określić temperatury w trybie chłodzenia¶
W trybie chłodzenia logika jest bardzo podobna:
Jeśli TS < T1 - T2, przekaźnik jest wyłączony (temperatura czujnika jest niska, więc przekaźnik/chłodzenie jest wyłączane).
Jeśli TS > T1 + T2, przekaźnik jest włączony (temperatura czujnika jest wysoka, więc przekaźnik/chłodzenie jest włączane).
Jeśli TS > (T1 - T2) oraz TS < (T1 + T2), przekaźnik nie zmienia stanu (temperatura czujnika mieści się między (T1 - T2) a (T1 + T2)).
Użytkownicy, którzy po raz pierwszy konfigurują pracę termostatu, mają słuszne prawo zadać pytanie: „Dlaczego nie można po prostu wprowadzić na termostacie temperatury, przy której przekaźnik się włącza, i temperatury, przy której przekaźnik się wyłącza?”. Choć dla użytkowników byłoby to bardziej intuicyjne, w ten sposób trudno byłoby określić „średnią” temperaturę, która jest utrzymywana, a w systemach grzewczych i chłodniczych właśnie ta średnia temperatura ma największe znaczenie.
5.3.3. Przykład określania temperatur w trybie ogrzewania¶
Załóżmy, że termostat powinien włączyć przekaźnik, gdy temperatura czujnika spadnie poniżej 20°C, oraz wyłączyć go, gdy temperatura czujnika wzrośnie powyżej 28°C. Oznacza to, że termostat pracuje w trybie ogrzewania, ponieważ zapobiega spadkowi temperatury czujnika poniżej pewnej granicy. W tym przypadku średnia temperatura, T1, wynosi (28°C+20°C)/2 = 24°C, a ten parametr zostanie ustawiony jako Ustawiona temperatura ( T1 =24°C). Średnia różnica tych dwóch temperatur, T2, wynosi (28°C-20°C)/2 = 4°C, a ten parametr zostanie ustawiony jako Różnica ( T2 =4°C).
Dzięki tym dwóm parametrom termostat włączy przekaźnik, gdy temperatura czujnika (TS) spadnie poniżej (24°C-4°C) = 20°C, oraz wyłączy przekaźnik, gdy temperatura czujnika wzrośnie powyżej (24°C+4°C) = 28°C.
Jeśli spojrzymy na Jak ustawić temperaturę w trybie grzania, będzie to oznaczać:
5.3.4. Przykład ustawiania temperatur w trybie chłodzenia¶
Załóżmy, że termostat ma włączyć przekaźnik, gdy temperatura czujnika wzrośnie powyżej 6°C, oraz wyłączyć go, gdy temperatura czujnika spadnie poniżej 2°C. Oznacza to, że termostat pracuje w trybie chłodzenia, ponieważ zapobiega wzrostowi temperatury czujnika powyżej określonej granicy. W tym przypadku średnia temperatura, T1, wynosi (6°C+2°C)/2 = 4°C, więc ten parametr należy ustawić jako Ustawiona temperatura (T1 = 4°C). Średnia wartość różnicy tych dwóch temperatur, T2, wynosi (6°C-2°C)/2 = 2°C, więc ten parametr należy ustawić jako Różnica (T2 = 2°C).
Dzięki tym dwóm parametrom termostat włączy przekaźnik, gdy temperatura czujnika (TS) wzrośnie powyżej (4°C+2°C) = 6°C, a wyłączy go, gdy temperatura czujnika spadnie poniżej (4°C-2°C) = 2°C.
Jeśli spojrzymy na Jak określić temperatury w trybie chłodzenia, oznacza to:
5.4. Ustawianie żądanej temperatury¶
Termostat to urządzenie, w którym najważniejsze jest łatwe i szybkie ustawianie parametrów związanych z podstawowymi ustawieniami temperatury, dlatego Termostat jest domyślnym ustawieniem/fabrycznym trybem pracy tego urządzenia. Dlatego podczas wyświetlania głównego ekranu na termostacie wystarczy tylko dotknąć klawisz w dół lub klawisz w górę , a pojawi się ekran Termostat, który umożliwia wybór spośród 3 opcji: Ustawiona temperatura, Różnica i Offset.
Na początku kursor ekranowy znajduje się na pozycji Ustawiona temperatura, więc jeśli dotkniemy wielofunkcyjnego klawisza , pojawi się niebieski ekran z wartością wcześniej ustawionej temperatury. Ponowne aktywowanie wielofunkcyjnego klawisza powoduje migotanie wartości temperatury, co jest sygnałem, że za pomocą klawiszy w dół i w górę można ustawić nową żądaną temperaturę. Zakresy regulacji temperatury zależą od aktualnie wybranego czujnika temperaturowego (NTC) oraz od tego, czy włączona jest granica wprowadzania temperatury (patrz Ustawienie granic wejścia temperatury). Kolejnym dotknięciem wielofunkcyjnego klawisza przechodzi się do nowego widoku ekranowego, z białym tłem i kursorem ekranowym w lewym górnym rogu, wraz z napisem Ustawiona temperatura.
Jeśli ponownie dotkniemy wielofunkcyjnego przycisku , na ekranie pojawi się komunikat Czy chcesz zapisać
zmiany?. Czerwonego przycisku używamy do odrzucenia zmiany temperatury, a zielonego do zapisania zmiany. Za pomocą przycisków w dół lub w górę przenosimy niebieski kursor ekranu wokół zielonego przycisku i potwierdzamy to dotknięciem wielofunkcyjnego przycisku , po czym pojawi się komunikat Ustawienia zapisane. Jest to znak, że zmiana temperatury została pomyślnie przeprowadzona.
Wskazówka
Opisana powyżej procedura zmiany dowolnych ustawień będzie powtarzana przy wszystkich przyszłych ustawieniach tego urządzenia, więc należy ją dobrze opanować i zapamiętać.

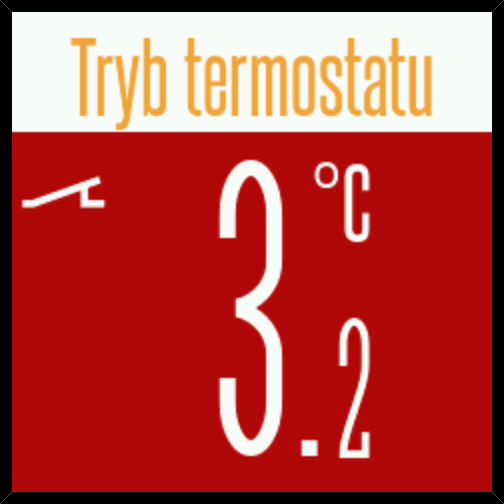

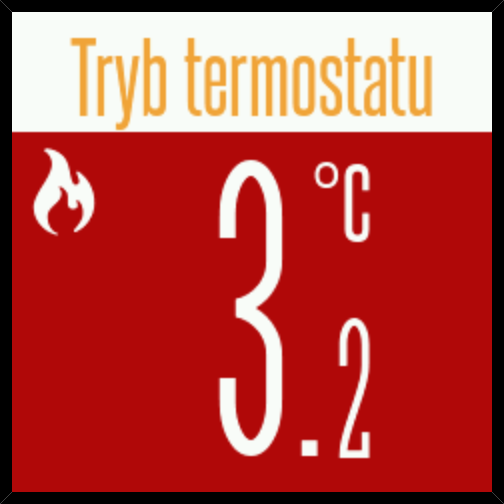

Jeśli termostat jest w trybie ogrzewania, a nowo ustawiona temperatura jest wyższa niż ta mierzona obecnie przez czujnik NTC, a po upływie czasu powrotu do głównego ekranu tło ekranu stanie się czerwone i zostanie na nim wyświetlona aktualna temperatura. Ponadto, symbol ognia i zamkniętego styku będą okresowo zmieniać się nawzajem – jako wizualne ostrzeżenie, że ogrzewanie jest włączone.
|
|

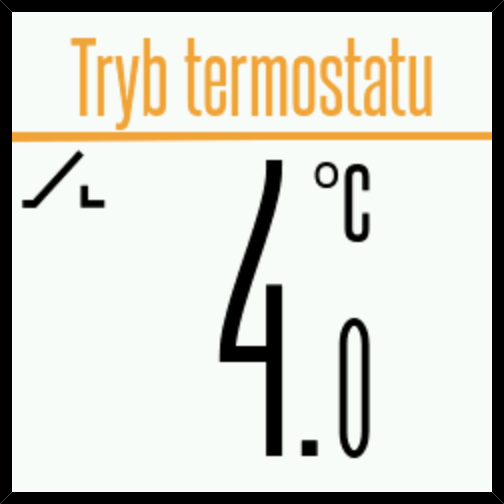

Gdy ogrzewanie osiągnie żądaną temperaturę, tło ekranu stanie się białe, symbol ognia zniknie, a pojawi się tylko symbol otwartego styku.
Podobnie, jeśli termostat znajduje się w stanie Grzanie, czerwone tło ekranu zmienia się na niebieskie, a symbol płomienia zastępowany jest przez symbol płatka śniegu – co graficznie wskazuje na proces chłodzenia.
|
|
Informacja
Już w tym pierwszym przykładzie ustawiania jakiejś wartości możemy zobaczyć, jak ważny jest wielofunkcyjny przycisk , ponieważ aktywowaliśmy go aż 5 razy, a tak będzie również przy prawie wszystkich ustawieniach.
Jest to okazja, by zwrócić uwagę na zjawisko, które będzie towarzyszyć każdej konfiguracji termostatu. Gdy zaczniemy konfigurować jakąś wielkość w termostacie i jeśli nie wykonamy każdego następnego kroku w czasie krótszym niż 25 sekund, na wyświetlaczu pojawi się krótko komunikat Limit czasu menu. Powrót do ekranu głównego., a termostat powróci do głównego ekranu.
Na przykład, jeśli ponownie spróbujemy zmienić żądaną temperaturę (naciskamy przycisk w górę , wybieramy Ustawiona temperatura, następnie naciskamy przycisk ), ale tym razem przez ponad 25 sekund nie dotykamy żadnego przycisku, urządzenie po upływie 25 sekund wyświetli komunikat Limit czasu menu.
Powrót do ekranu głównego. i pokaże główny ekran z aktualną temperaturą czujnika.
Funkcję tę można wyłączyć lub zmienić czas powrotu do głównego ekranu; jednak wyłączenie należy stosować tylko tymczasowo, głównie podczas konfiguracji ustawień termostatu.
5.5. Konfiguracja różnicy temperatury (histerezy)¶
Następną konfigurowaną wartością jest Różnica, czyli różnica temperatury podawana w °C, przy której następuje zmiana stanu przekaźnika wyjściowego termostatu.
Należy mieć na uwadze, że wybrana wartość jest faktycznie wartością ± w odniesieniu do żądanej/zregulowanej wartości temperatury (np. żądana/zregulowana wartość temperatury 10°C, wybrana różnica 0,1°C oznacza, że termostat uruchomi ogrzewanie przy 9,9°C, a wyłączy je przy 10,1°C). Aby zmienić różnicę, należy przenieść kursor wyświetlacza na Ustawiona temperatura i nacisnąć przycisk wielofunkcyjny , co spowoduje pojawienie się niebieskiego ekranu z wartością wcześniej ustawionej różnicy. Ponowne aktywowanie przycisku wielofunkcyjnego powoduje migotanie wartości różnicy, co sygnalizuje, że za pomocą przycisków w dół i w górę można ustawić nową różnicę. Zakres regulacji wynosi od 0,1 do 10 °C, a ustawienie fabryczne to 0,5 °C. Kolejnym dotknięciem przycisku wielofunkcyjnego przechodzi się do nowego widoku ekranu z białym tłem i wyświetlaniem nowo ustawionej wartości różnicy. Dalej następuje opisany wcześniej proces zapisywania nowych ustawień.
5.6. Konfiguracja korekty temperatury¶
Korekcja to wartość dodawana do zmierzonej temperatury przez czujnik przed jej wyświetleniem, aby była zgodna z rzeczywistą temperaturą w miejscu pomiaru. Aby dokonać zmiany tej wartości, należy umieścić kursor na wyświetlaczu na pozycji Offset i nacisnąć wielofunkcyjny przycisk . Pojawia się niebieski ekran z aktualnie skonfigurowaną wartością korekty. Ponowne naciśnięcie wielofunkcyjnego przycisku powoduje miganie wartości korekty, co oznacza, że nową wartość można ustawić za pomocą przycisków w dół i w górę . Zakres ustawień wynosi od -15 do +25 °C, a wartość domyślna fabryczna to 0,0 °C. Kolejnym dotknięciem wielofunkcyjnego przycisku przechodzi się do nowego ekranu z białym tłem, pokazującego nowo ustawioną wartość korekty.
Informacja
Korekcja ma sens wyłącznie wtedy, gdy innym termometrem lub inną metodą pomiarową jesteśmy w stanie dokładniej zmierzyć temperaturę w miejscu montażu sondy NTC termostatu DT240.
5.7. Menu ustawień i funkcji pomocy ¶
Jeśli na wyświetlaczu widoczny jest ekran główny z mierzoną temperaturą i dotkniemy wielofunkcyjnego przycisku , pojawi się Menu, na którym kursor na wyświetlaczu znajduje się już na opcji Ustawienia. Kolejnym dotknięciem wielofunkcyjnego przycisku wchodzi się w sekwencję dostępnych ustawień, które określają liczne konfiguracje i funkcje termostatu, ukryte pod skrótami: Język, Temperatura, Urządzenie, Alarm, Wyświetlacz oraz Inne.
Wybór grupy Język umożliwia wybór języka interfejsu użytkownika termostatu (patrz Wybór języka).
Wybór grupy Temperatura umożliwia konfigurację 8 ustawień ukrytych pod skrótami: Ustawiona temperatura, Różnica, Jednostka, Offset, Ustaw limit, Typ czujnika, Ogrzewanie/Chłodzenie oraz Opóźnienie włączenia.
Wybór grupy Urządzenie umożliwia konfigurację 3 ustawień ukrytych pod skrótami: Tryb pracy, Wyjście oraz Aktualny stan.
Wybór grupy Alarm umożliwia konfigurację 5 ustawień ukrytych pod skrótami: Źródło, Wyjście, Tryb pracy, Ustawienia oraz Aktualny stan.
Wybór grupy Wyświetlacz umożliwia konfigurację 4 ustawień ukrytych pod skrótami: Blokada, Automatyczne zmniejszanie, Jasność oraz Pasek stanu.
Wybór grupy Inne umożliwia konfigurację 5 ustawień oraz przeglądanie 2 bloków informacyjnych ukrytych pod skrótami: Ekran startowy, Automatyczne wyjście z menu, Menu pomocy, Dźwięk, Oprogramowanie, Informacje oraz Reset do ustawień fabrycznych.
Informacja
Niektóre ustawienia urządzenia zależą od wcześniej wybranego trybu pracy i nie są zawsze widoczne na wyświetlaczu!
Jak wynika z powyższego, opcje i konfiguracje pracy termostatu są liczne i trudne do opisania w kilku słowach, dlatego w termostacie zaimplementowano system pomocy. Pojawia się on na wyświetlaczu jako tekstowe wyjaśnienie aktualnie konfigurowanego pojęcia lub wartości. Jeśli tekst objaśnienia jest dłuższy i nie mieści się na jednym ekranie, można go przewijać przyciskiem w dół , aby w całości przeczytać.
Czy termostat będzie wyświetlać pomoc, zależy od ustawienia „Menu pomocy”, znajdującego się w grupie „Inne” (patrz :ui3:`subMenu.other.helpmenu.name`). Domyślna fabrycznie opcja jest włączona, ponieważ jest bardzo przydatna.
Jak uzyskać dostęp do funkcji pomocy?
Podczas konfigurowania poszczególnych wartości, w prawym górnym rogu ekranu pojawia się symbol , który prowadzi do systemu pomocy. Umieszczenie kursora na symbolu i dotknięcie wielofunkcyjnego przycisku powoduje wyświetlenie tekstu pomocy na ekranie termostatu.
5.7.1. Konfiguracja grupy Temperatura¶
Grupa ustawień Temperatura, w ramach opcji Ustawienia, jest najczęściej używana. W jej ramach możliwe są następujące ustawienia: żądanej temperatury, różnicy temperatur, jednostki pomiarowej, korekty wyświetlanej temperatury, granicznych temperatur pracy termostatu, typu czujnika, wyboru trybu Grzanie/Chłodzenie oraz opóźnienia włączenia. Ustawienie żądanej temperatury (Ustawiona temperatura), ustawienie różnicy temperatur (Różnica) oraz korekta wyświetlanej temperatury (Offset) zostały już omówione w sekcjach: Ustawianie żądanej temperatury , Konfiguracja różnicy temperatury (histerezy) i Konfiguracja korekty temperatury. Spośród pozostałych grup ustawień pozostają nam: Jednostka, Ustaw limit Typ czujnika, Ogrzewanie/Chłodzenie i Opóźnienie włączenia.
5.7.1.1. Wybór jednostki pomiarowej¶
Umieszczając kursor ekranowy na opcji Jednostka i dotykając przycisku wielofunkcyjnego , pojawia się ekran wyboru °C (stopnie Celsjusza) lub °F (stopnie Fahrenheita). Przesuwając niebieski kursor ekranu za pomocą przycisków w dół lub w górę , wybiera się jednostkę miary, a wybór potwierdza się przyciskiem wielofunkcyjnym . Przed nazwą jednostki pojawia się pełny niebieski okrąg. Następnie kursor ekranu przesuwa się za pomocą przycisków w dół lub w górę do lewego górnego rogu ekranu obok Jednostka i naciska się przycisk wielofunkcyjny . Następnie stosuje się wcześniej opisany proces zapisywania nowych ustawień. Ustawienie fabryczne to °C (stopnie Celsjusza).
5.7.1.2. Ustawienie granic wejścia temperatury¶
Dovođenjem zaslonskog kursora na opciju Ustaw limit i dodirom multifunkcijske tipke pojavljuje se zaslon za izbor donje ili minimalno podesive temperature (Wartość min.) i gornje ili maksimalno podesive temperature (Wartość maks.). Tvornički su te vrijednosti postavljene na -55°C i +255°C, ali ova opcija i služi upravo zato da se podešavanje željene/regulirane temperature svede u granice primjerene reguliranom procesu. Ako multifunkcijskom tipkom potvrdimo opciju Wartość min. na zaslonu će se pojaviti izbor Włącz s znakom , što znači da će to podešavanje biti ignorirano i vrijediti će tvornička postavka (-55°C). Ali ako nakon toga ponovo pritisnemo multifunkcijsku tipku na zaslonu će se na trenutak pojaviti Włącz sa znakom potvrdne kvačice i plavi zaslon s trenutno postavljenim iznosom minimalno podesive temperature. Sada aktiviranje multifunkcijske tipke dovodi do treperenja tog iznosa, što je znak da se tipkama prema dolje i prema gore može podesiti nova vrijednost. Još jednim dodirom multifunkcijske tipke prelazi se u novi zaslonski prikaz, s bijelom pozadinom i zaslonskim kursorom u gornjem lijevom uglu, uz natpis Wartość min., i ovdje ponovo dodirnemo multifunkcijsku tipku , a potom slijedi ranije opisani postupak spremanja nove postavke.
Aby ustawić temperaturę górną lub maksymalną możliwą do ustawienia, procedura jest taka sama, z tą różnicą, że po wybraniu Ustaw limit, klawiszem w dół należy wybrać, a wielofunkcyjnym klawiszem potwierdzić wybór Wartość maks..
Informacja

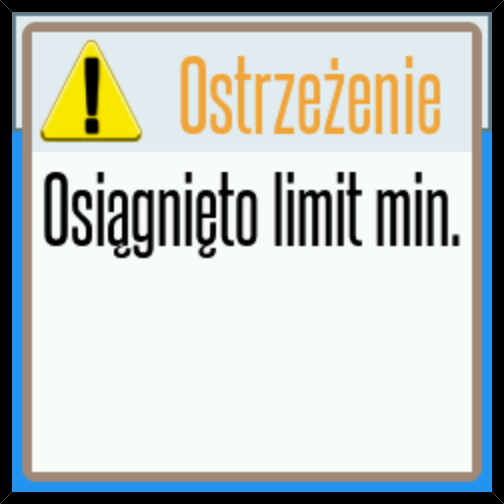

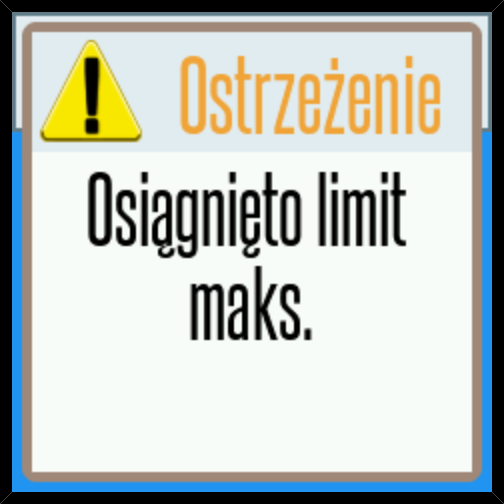

Podczas każdej regulacji wartości, gdy wyjdziesz poza zakres ustawień, pojawia się ekran z ostrzeżeniem „Osiągnięto minimalną granicę” lub „Osiągnięto maksymalną granicę ustawień”.
|
|
5.7.1.3. Wybór typu czujnika¶
Następną opcją do ustawienia, w ramach grupy Temperatura, jest Typ czujnika. Ustawienie fabryczne to czujnik NTC Elpos 10 kΩ / 25°C, który najczęściej dostarczany jest z termostatem DT240. Jednakże, aby termostat był jak najbardziej elastyczny i stanowił alternatywę dla zastąpienia wcześniej używanego sprzętu, możliwe jest na nim wybranie jeszcze 10 typów czujników NTC, a mianowicie: Elpos 12 kΩ / 25°C, Elpos 100 kΩ / 25°C, Devi 15 kΩ / 25°C, Devi 16,7 kΩ / 25°C, OJ Electronics 12 kΩ / 25°C, Eberle 33 kΩ / 25°C, Ensto 47 kΩ / 25°C, Carel/Eliwell 10 kΩ / 25°C, Carel 50 kΩ / 25°C oraz Tekmar Seria 31 (czujniki zgodne z normą EN50350).
Odpowiedni czujnik NTC wybiera się, przechodząc do opcji Typ czujnika, przesuwanie kursora ekranu w dół lub w górę niebieskiego kursora ekranowego i potwierdzenie go wielofunkcyjnym przyciskiem . Wybrany czujnik NTC będzie miał przed swoją nazwą niebieskie pełne kółko. Następnie kursor ekranowy należy przenieść do lewego górnego rogu, przy napisie Typ czujnika, dotknąć wielofunkcyjnego przycisku , a następnie nastąpi wcześniej opisana procedura zapisywania nowych ustawień.
5.7.1.4. Tryb pracy Grzanie/Oхлажdenie¶
Przeniesienie kursora ekranowego na opcję Ogrzewanie/Chłodzenie i dotknięcie wielofunkcyjnego przycisku powoduje wyświetlenie ekranu wyboru przeznaczenia termostatu. Ustawienie fabryczne to Grzanie, co oznacza, że przekaźnik lub przekaźniki zostaną włączone, gdy temperatura czujnika NTC spadnie poniżej zadanej temperatury. Przeniesienie kursora ekranowego na Chłodzenie i potwierdzenie tego wyboru spowoduje, że przekaźnik lub przekaźniki zostaną włączone, gdy temperatura czujnika NTC wzrośnie powyżej zadanej temperatury.
5.7.1.5. Opóźnienie włączenia¶
Opcja Opóźnienie włączenia służy, gdy nie chce się natychmiast włączyć/wyłączyć przekaźnika (po spadku lub wzroście temperatury), ale chce się odczekać pewien czas. Opóźnienie włączenia przekaźnika może być przydatne w niektórych przejściowych zjawiskach i nagłych, krótkotrwałych wahaniach temperatury, które należy ignorować pod względem wpływu na sterowany proces grzania lub chłodzenia.
Przenosząc kursor ekranowy na opcję Opóźnienie włączenia, otwiera się możliwość przyjęcia lub odrzucenia korzystania z tej opcji. Wybór odbywa się za pomocą wielofunkcyjnego przycisku i wyboru Włącz z zaznaczonym znaczkiem zatwierdzenia lub ze znakiem . Włącz ze znakiem właściwie nie umożliwia opóźnienia włączenia, a jest to ustawienie fabryczne. Wybór Włącz z zaznaczonym znaczkiem zatwierdzenia prowadzi do ustawienia czasu opóźnienia między zmianą temperatury a włączeniem wcześniej wybranego lub wybranych przekaźników. Czas opóźnienia może wynosić od 2 do 10 sekund.
5.7.2. Konfiguracja grupy Urządzenie¶
Trzecia grupa ustawień, w ramach opcji Ustawienia, nosi nazwę Urządzenie. W tej grupie konfiguruje się: Tryb pracy, Wyjście, Aktualny stan oraz Ustawienia trybu (tylko w trybie Manualny i Czasowy).
5.7.2.1. Wybór trybu pracy¶
Po umieszczeniu kursora ekranu na opcji Tryb pracy i naciśnięciu wielofunkcyjnego przycisku pojawia się ekran wyboru trybu pracy, który może być: Termostat, Manualny lub Czasowy. Domyślna wartość fabryczna to Termostat, ponieważ zarządzanie utrzymaniem temperatury na podstawie pomiarów własnego czujnika NTC jest podstawową funkcją tego urządzenia.
Tryby Tryb manualny i Tryb czasowy są jedynie dodatkowymi możliwościami pracy tego urządzenia, przydatnymi w określonych sytuacjach. Opisy tych trybów pracy zawarto w rozdziale Tryb ręczny i czasowy.
5.7.2.2. Wybór wyjścia¶
Urządzenie DT240 posiada dwa wyjścia, tj. przekaźniki. Głównym wyjściem termostatu jest przekaźnik elektromechaniczny o prądzie załączania 25 A, oznaczony napisem Przekaźnik mechaniczny. Pomocniczym wyjściem termostatu jest przekaźnik elektroniczny o prądzie załączania 1 A, oznaczony napisem Przekaźnik półprzewodnikowy.
Po umieszczeniu kursora ekranu na opcji Wyjście i naciśnięciu wielofunkcyjnego przycisku pojawia się ekran wyboru wyjścia przekaźnikowego termostatu. Wybór poszczególnego lub obu wyjść przekaźnikowych jest zawsze możliwy w trybie Manualny i Czasowy. W trybie Termostat wyjście Przekaźnik mechaniczny jest zawsze wybrane, a Przekaźnik półprzewodnikowy można wybrać tylko wtedy, gdy nie zostało ono wcześniej przypisane do sygnalizacji alarmu zewnętrznego.
Domyślna konfiguracja fabryczna zakłada wykorzystanie przekaźnika elektronicznego do celów alarmowych; można ją zmienić w ścieżce Alarm → Wyjście → Przekaźnik półprzewodnikowy. Po wyborze poszczególnego przekaźnika, symbolizowanego przez zaznaczone pole wyboru , lub rezygnacji z użycia danego przekaźnika, symbolizowanej znakiem , następuje opisana wcześniej procedura zapisu nowych ustawień.
5.7.2.3. Stan wyjść¶

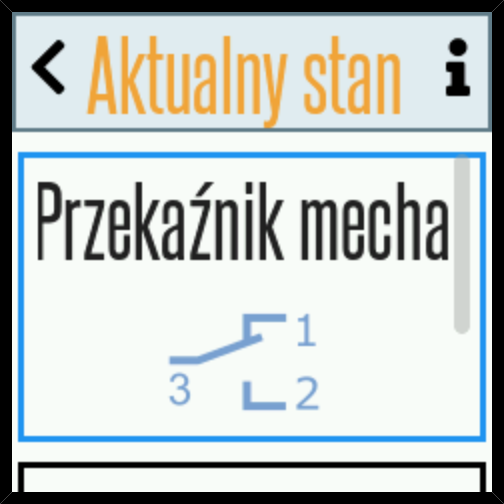

Umieszczając kursor ekranu na opcję Aktualny stan i dotykając wielofunkcyjnego przycisku , na wyświetlaczu pojawia się graficzna reprezentacja aktualnego położenia styku głównego przekaźnika elektromechanicznego. Jeśli przekaźnik półprzewodnikowy nie jest używany jako zewnętrzne wyjście alarmowe, a wybrany został jako przekaźnik pomocniczy, na wyświetlaczu pojawia się również graficzna reprezentacja stanu styków na zaciskach 8 i 9 termostatu.
|
|
5.7.3. Konfiguracja grupy Alarm¶
Czwartą grupę ustawień, w ramach opcji Ustawienia, stanowi Alarm. W obrębie tej grupy konfiguruje się: Źródło, Wyjście, Tryb pracy, Ustawienia oraz Aktualny stan.
Informacja
W przypadku wybrania trybu ręcznego lub czasowego grupa Alarm nie jest dostępna.
5.7.3.1. Źródło alarmu¶
Umieszczając kursor ekranu na pozycji Źródło i dotykając wielofunkcyjnego przycisku , pojawia się ekran wyboru zdarzenia, które ma aktywować alarm. Domyślnie (fabrycznie) ustawiono, że alarm zawsze aktywuje się w przypadku przerwania obwodu lub zwarcia czujnika NTC, co symbolizuje nazwa Błąd czujnika. Dwie pozostałe możliwości: Niska temperatura i Wysoka temperatura można wybrać poprzez umieszczenie na nich kursora ekranu i potwierdzenie wyborem wielofunkcyjnym przyciskiem . Spowoduje to pojawienie się znacznika zaznaczenia () przed tymi nazwami. Potwierdzenie Niska temperatura jako przyczyny alarmu oznacza, że alarm wystąpi, gdy temperatura spadnie poniżej zadanej wartości. Potwierdzenie Wysoka temperatura jako przyczyny alarmu oznacza, że alarm wystąpi, gdy temperatura wzrośnie powyżej zadanej wartości. Można wybrać wszystkie trzy przyczyny alarmu jednocześnie.
Po włączeniu alarmu dla niskiej i/lub wysokiej temperatury należy wprowadzić wartości temperatury, przy których alarm(y) mają zostać aktywowane.
Wartości temperatury, przy których Niska temperatura i/lub Wysoka temperatura aktywują alarm, konfiguruje się w ścieżce: Alarm → Ustawienia → Ustawiona temperatura (patrz Ustawianie temperatury wyzwolenia alarmu ).
5.7.3.2. Wybór wyjścia alarmu¶
Umieszczając kursor ekranu na opcji Wyjście i dotykając wielofunkcyjnego przycisku , pojawia się ekran, na którym za pomocą przycisków w dół lub w górę można wybrać Przekaźnik półprzewodnikowy i/lub Wbudowany brzęczyk, a następnie potwierdzić wybór wielofunkcyjnym przyciskiem , określając, co ma zostać uruchomione po aktywacji alarmu. Wybranie opcji Wbudowany brzęczyk spowoduje wydanie sygnału dźwiękowego generowanego bezpośrednio przez termostat. Wybranie opcji Przekaźnik półprzewodnikowy spowoduje zamknięcie styków 8 i 9 termostatu (obciążalność do 1 A), co może być wykorzystane do dowolnej sygnalizacji, takiej jak zewnętrzny dzwonek i/lub sygnalizacja świetlna.
5.7.3.3. Tryb alarmu¶
Umieszczając kursor ekranowy na opcji Tryb pracy i dotykając wielofunkcyjnego przycisku , pojawia się ekran, na którym za pomocą przycisków w dół ▼ lub w górę ▲ można wybrać Ciągły lub Czasowy, a następnie potwierdzić żądany wybór wielofunkcyjnym przyciskiem . Pozostaje wykonanie procedury zapisywania nowych ustawień w standardowy sposób.
Wybranie opcji Ciągły oznacza, że po aktywacji alarm będzie trwale włączony (np. buzzer będzie emitował ciągły dźwięk), a wybranie opcji Czasowy oznacza, że alarm będzie włączany/wyłączany zgodnie z wcześniej zdefiniowanym okresem (np. 5 sekund włączenia, 10 sekund wyłączania) – zobacz Czas włączania alarmu i Czas wyłączania alarmu.
5.7.3.4. Ustawienia alarmu¶
Umieszczając kursor ekranowy na opcji Ustawienia i dotykając wielofunkcyjnego przycisku , pojawia się ekran, na którym za pomocą przycisków w dół lub w górę można wybrać, a następnie wielofunkcyjnym przyciskiem potwierdzić: Opóźnienie, Cisza, Głośność brzęczyka, Ustawiona temperatura (tylko w trybie termostatu).
5.7.3.4.1. Czas wyłączania alarmu¶
Opcja Czas wyłączenia jest widoczna na ekranie tylko wtedy, gdy jako tryb pracy alarmu wybrano tryb Czasowy. Wybranie tej opcji prowadzi do konfiguracji czasu trwania okresu wyłączania alarmu w trybie czasowym. Procedura konfiguracyjna i zapisywania nowej ustawienia odbywa się w standardowy sposób.
5.7.3.4.2. Czas włączania alarmu¶
Opcja Czas włączenia jest widoczna na ekranie tylko wtedy, gdy jako tryb pracy alarmu wybrano tryb Tryb czasowy. Wybranie tej opcji prowadzi do konfiguracji czasu trwania okresu włączania alarmu w trybie czasowym. Procedura konfiguracyjna i zapisywania nowej ustawienia odbywa się w standardowy sposób.
Oba czasy można konfigurować w zakresie od 1 do 600 sekund.
5.7.3.4.3. Opóźnienie¶
Wybranie opcji Opóźnienie i potwierdzenie Włącz umożliwia wprowadzenie czasu opóźnienia od momentu wykrycia alarmu do momentu aktywacji wewnętrznego buzzera i/lub przekaźnika elektronicznego (zakres ustawień wynosi od 5 do 60 sekund).
5.7.3.4.4. Tryb cichy¶
Tryb cichy to tryb pracy alarmu, w którym alarm zostanie automatycznie wyciszony po upływie wcześniej ustawionego czasu WYŁ., a następnie automatycznie się ponownie włączy (jeśli istnieje powód do alarmu) i pozostanie włączony przez zadany czas WŁ..
Wybór Cisza i potwierdzenie Włącz umożliwia wprowadzenie czasu WŁ. i WYŁ.. WŁ. to czas pracy alarmu, a WYŁ. to czas wyłączenia alarmu. Obie wartości można regulować w zakresie od 5 do 600 minut, przy czym ustawienia fabryczne wynoszą 5 minut pracy alarmu i 10 minut stanu wyłączenia alarmu.
Po upływie ustalonego czasu wyłączenia alarm zostaje ponownie uruchomiony. Komunikat o zakłóceniu pracy termostatu jest stale widoczny na wyświetlaczu termostatu.
5.7.3.4.5. Głośność buzzera¶

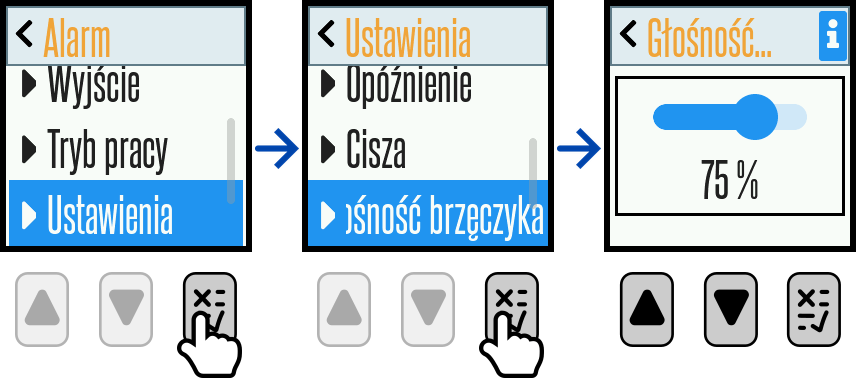

Przeniesienie kursora ekranu na Głośność brzęczyka i dotknięcie wielofunkcyjnego przycisku powoduje pojawienie się ekranu z paskiem postępu i procentową wartością głośności. Dotknięciem wielofunkcyjnego przycisku można włączyć funkcję, a przyciskami w dół i w górę dostosować głośność w zakresie od 25% do 100%. Zmianę głośności wizualizuje również przesunięcie paska postępu, a wybór potwierdza się dotknięciem wielofunkcyjnego przycisku . Podobnie jak we wszystkich poprzednich przykładach zmiany ustawień, należy wykonać standardową procedurę zapisania dokonanej zmiany. Ustawienie fabryczne głośności wynosi 75%.
5.7.3.4.6. Ustawianie temperatury wyzwolenia alarmu¶
Jeśli w grupie Alarm jako typ alarmu wybrano Źródło i/lub Niska temperatura oraz Wysoka temperatura, tutaj ustawiane są wartości, przy których zostanie aktywowany alarm.
Przeniesienie kursora ekranu na Ustawiona temperatura i dotknięcie wielofunkcyjnego przycisku powoduje pojawienie się ekranu, gdzie za pomocą przycisków w dół lub w górę można wybrać opcję Wartość min. lub Wartość maks., a następnie potwierdzić wybór wielofunkcyjnym przyciskiem .
Po potwierdzeniu wyboru opcji Wartość min. następuje ustawienie progu wyzwolenia alarmu dla Niska temperatura, co oznacza, że alarm zostanie aktywowany, jeśli temperatura czujnika spadnie poniżej wprowadzonej wartości. Minimalna możliwa wartość to –55°C.
Po potwierdzeniu wyboru Wartość maks. następuje ustawienie progu alarmu dla Wysoka temperatura, co oznacza, że alarm zostanie aktywowany, gdy temperatura czujnika spadnie poniżej wprowadzonej wartości. Maksymalna możliwa wartość to 255°C.
5.7.3.5. Stan wyjścia alarmowego¶

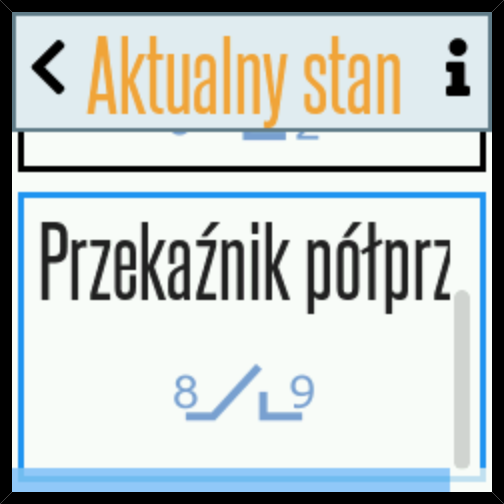

Umieszczenie kursora wyświetlacza na opcji Aktualny stan i dotknięcie wielofunkcyjnego przycisku powoduje pojawienie się na ekranie graficznego przedstawienia aktualnego stanu wyjść alarmowych – wewnętrznego buzera i/lub przekaźnika elektronicznego (jeśli został wybrany jako wyjście alarmowe).
Wygląd ekranu, gdy buzera i przekaźnik elektroniczny nie są aktywne:
Wygląd ekranu, gdy buzera i przekaźnik elektroniczny są aktywne:
5.7.4. Konfiguracja grupy Wyświetlacz¶
W ramach grupy Wyświetlacz konfiguruje się: Blokada, Automatyczne zmniejszanie, Jasność oraz Pasek stanu
5.7.4.1. Blokada urządzenia i hasło¶
Umieszczenie kursora ekranu na Blokada i dotknięcie przycisku wielofunkcyjnego powoduje wyświetlenie ekranu umożliwiającego włączenie (Włącz ) lub wyłączenie () blokady ustawień urządzenia. Wybór wykonuje się, dotykając przycisk wielofunkcyjny . Po zatwierdzeniu wyboru ( Włącz ) pojawia się ekran Hasło, na którym znajdują się trzy pola na cyfry. Domyślne hasło to 1, 2, 3. Każdą cyfrę można zmieniać od 0 do 9, używając przycisków w dół lub w górę . Po wprowadzeniu cyfry należy ją zatwierdzić, używając przycisku wielofunkcyjnego .
Ważne
Domyślne hasło to 1 2 3
Celem blokady jest uniemożliwienie zmian ustawień urządzenia przez osoby nieupoważnione lub niewykwalifikowane, które nie powinny znać hasła i tym samym mogłyby zakłócić prawidłowe prowadzenie procesu ogrzewania lub chłodzenia.

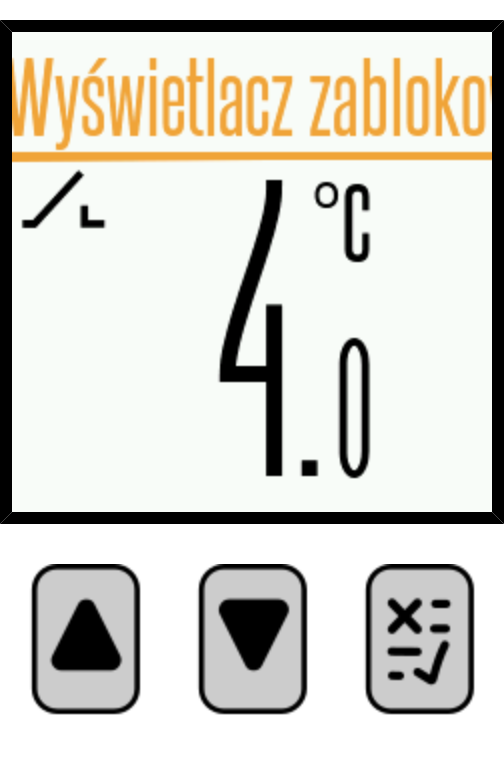

Po wprowadzeniu i potwierdzeniu własnego hasła, blokada ręczna jest realizowana przez jednoczesne naciśnięcie przycisków w dół i w górę , podczas gdy na urządzeniu wyświetlany jest główny ekran. Innym sposobem blokady jest blokada automatyczna, po uprzednio ustawionym czasie. Na wyświetlaczu pojawia się informacja Wyświetlacz zablokowany.
Jeśli chcesz skorzystać z automatycznej blokady, należy ją skonfigurować bezpośrednio po wprowadzeniu hasła. Dotykając przycisku w dół , otwiera się menu podręczne Włącz automatyczną blokadę, gdzie za pomocą przycisku wielofunkcyjnego można wybrać opcję lub zrezygnować z niej dotyczącą automatycznej blokady. Jeśli wybierzesz automatyczną blokadę, pojawi się nowy ekran, na którym można wybrać, czy ta blokada ma być Widoczny (), czy nie ().
Opcja „Widoczna” oznacza, że w dolnej części głównego ekranu pojawi się linia, która będzie się zmniejszać, wskazując na zbliżający się koniec ostatnich 10 sekund przed zablokowaniem. Po wyborze widoczności lub niewidoczności pozostaje jeszcze ustawienie czasu, po którym nastąpi automatyczna blokada. Czas ten może wynosić od 30 do 300 sekund, a domyślne ustawienie to 60 sekund, choć funkcja ta nie jest aktywna.
5.7.4.2. Odblokowanie urządzenia¶
Gdy na urządzeniu widoczny jest główny ekran i dotkniemy przycisku wielofunkcyjnego , na ekranie pojawi się komunikat: Wyświetlacz zablokowany. Przytrzymaj przez 3s, aby wprowadzić hasło. Po przytrzymaniu przycisku wielofunkcyjnego przez 3 sekundy, pojawi się ekran do wprowadzania trzycyfrowego numeru hasła. Za pomocą przycisku wielofunkcyjnego oraz przycisków w dół lub w górę należy wprowadzić i zatwierdzić własne hasło, po czym pojawi się ekran z komunikatem Wyświetlacz odblokowany.
Uwaga: Jeśli wcześniej włączono automatyczną blokadę, nastąpi ona ponownie po upływie czasu ustawionego dla automatycznej blokady. Na ekranie przez chwilę pojawi się komunikat Wyświetlacz zablokowany, a następnie będzie on pojawiać się jako ruchomy komunikat w pasku statusu. W przypadku wprowadzenia niepoprawnego hasła na ekranie pojawi się ostrzeżenie Nieprawidłowe hasło.
Ważne
Jeśli zapomnisz swojego hasła, możesz przywrócić je do wartości fabrycznej, naciskając przyciski i .
Należy przycisnąć przycisk co najmniej 10 razy szybko, a następnie natychmiast przycisnąć przycisk co najmniej 10 razy szybko.
5.7.4.3. Automatyczne zmniejszanie jasności podświetlenia¶
Przenosząc kursor ekranu na Automatyczne zmniejszanie i dotykając wielofunkcyjnego przycisku , pojawia się ekran umożliwiający włączenie (Włącz ) lub wyłączenie () automatycznego zmniejszania jasności podświetlenia ekranu. Wybór dokonuje się poprzez dotknięcie wielofunkcyjnego przycisku . Jeśli wybór zostanie potwierdzony na następnym ekranie, pojawi się czas, po którym nastąpi zmniejszenie jasności. Czas ten można regulować w zakresie od 5 do 60 sekund. Domyślna wartość fabryczna wynosi 30 sekund.
5.7.4.4. Jasność¶
Przenosząc kursor ekranu na Jasność i dotykając wielofunkcyjnego przycisku , pojawia się ekran z paskiem postępu i procentowym wskaźnikiem jasności podświetlenia ekranu. Dotknięcie wielofunkcyjnego przycisku aktywuje funkcję, a przyciski ▼ (w dół) i ▲ (w górę) pozwalają dostosować jasność w zakresie od 25% do 100%. Poziom jasności jest wizualizowany przez przesunięcie paska postępu, a wybór potwierdza się dotknięciem wielofunkcyjnego przycisku . Podobnie jak we wszystkich poprzednich przykładach konfiguracji ustawień, należy tutaj przeprowadzić standardową procedurę zapisania wprowadzonych zmian.
5.7.4.5. Pasek statusu¶
Ostatnią, ale bardzo przydatną opcją konfiguracji w grupie Wyświetlacz jest nazwana Pasek stanu. Czym jest pasek statusu? Jest to pasek widoczny u samej góry głównego wyświetlacza, który przekazuje bardzo użyteczne informacje o trybie pracy, ustawieniach trybu i innych ważnych danych.
Przenosząc kursor ekranu na Pasek stanu i dotykając wielofunkcyjnego przycisku , pojawia się ekran z możliwością wyboru 4 danych, które mają być wyświetlane: Ust. temp., Przekaźnik, Wyjście alarmowe oraz Błąd alarmu. Wybór dokonuje się poprzez aktywację wielofunkcyjnego przycisku i dodanie znacznika zatwierdzenia przed wybranymi danymi do wyświetlenia.
Wybór Ust. temp. wyświetla żądaną temperaturę ogrzewania lub chłodzenia.
Wybór Przekaźnik wyświetla stan głównego wyjścia przekaźnikowego (WŁĄCZONE / WYŁĄCZONE).
Wybór Wyjście alarmowe pokazuje bieżący stan alarmu (WŁĄCZONY / WYŁĄCZONY).
Wybór Błąd alarmu opisuje błędy, które spowodowały alarm (Brak błędów / Błąd: Czujnik zwarcie / Błąd Błąd: Czujnik odłączony).
Domyślne ustawienia fabryczne są takie, że wszystkie 4 dane są włączone do wyświetlania na pasku statusu.
Informacja
Na pasku statusu wyświetlane są również inne informacje, które zależą od tego, jak urządzenie jest skonfigurowane. Niektóre z nich to: Wyświetlacz zablokowany, Tryb termostatu, Tryb ogrzewania, Tryb manualny, Główne wyjście : WYŁ., Główne wyjście : WŁ., Tryb czasowy, Pomocnicze wyjście : WŁ. , Pomocnicze wyjście : WYŁ. , Ustaw czas włączenia , Ustaw czas wyłączenia .
