3. Gerätebeschreibung und bestimmungsgemäße Verwendungs

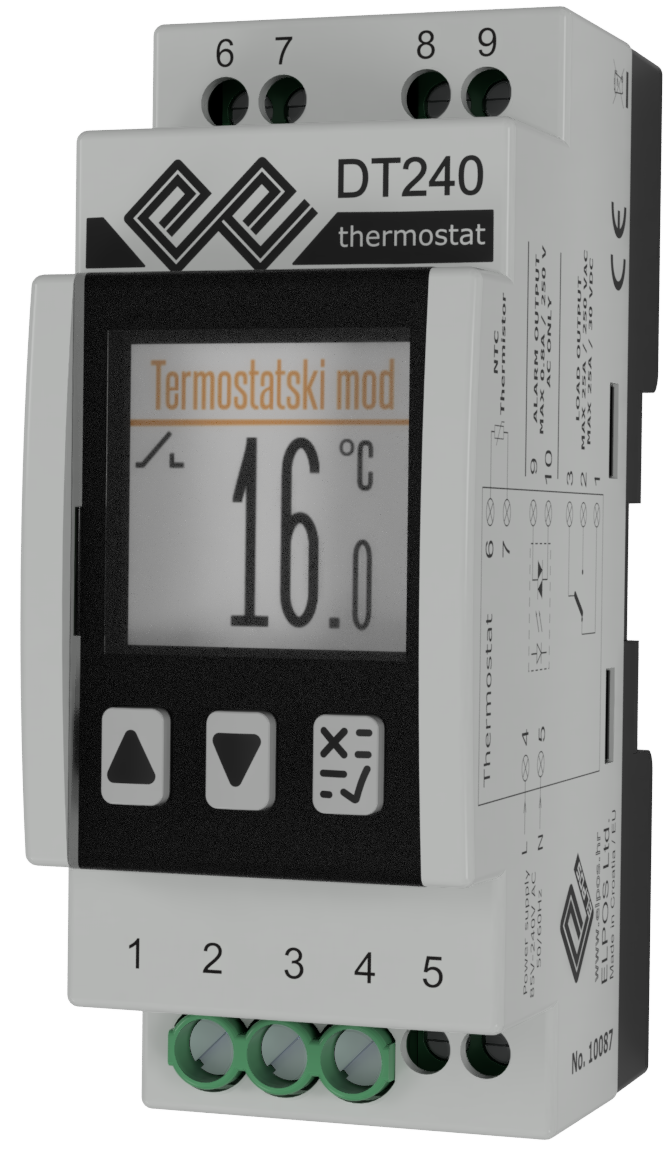

Der DT240 ist ein multifunktionaler digitaler elektronischer Thermostat mit LCD-Display und wird zur Steuerung von Heiz- und Kühlprozessen eingesetzt. Der Regelungsbereich liegt zwischen -55 und +255 °C. Die Steuerung erfolgt über einen Mikrocontroller, der eine Genauigkeit von ± 1 °C im gesamten Betriebsbereich gewährleistet. Als Temperatursensor verwendet der Thermostat einen NTC-Widerstand; der genaue Messbereich hängt vom Typ des angeschlossenen NTC-Widerstands/Sensors ab (siehe Widerstandstabelle des Temperatursensors). Die Hysterese ist stufenlos von 0,1 bis 10 °C einstellbar. Die Versorgung erfolgt mit Wechselspannung im Bereich von 100 V bis 250 V bei einer Frequenz von 50 oder 60 Hz.

Das Gehäusedes Thermostats hat eine Breite von 2 DIN-Modulen, also 36 mm, und ist für die schnelle Montage auf einem Standard-DIN-Hutschiene-Schienenhalter mit 35 mm ausgelegt. Aufgrund der Möglichkeit, bis zu 11 verschiedene Arten von NTC-Sensoren auszuwählen und anzuschließen, ist dieses Thermostat die ideale Wahl, wenn bestehende Geräte durch neue ersetzt werden müssen.

Es können NTC-Sensoren mit folgenden Werten verwendet werden: 10, 12, 15, 16,7, 33, 47, 50 und 100 kΩ / 25°C. Darüber hinaus ist im Thermostat eine digitale Störfilterung implementiert, sodass das Gerät auch dann eine genaue Temperatur misst, wenn das Kabel des Temperatursensors in der Nähe von Stromkabeln verlegt ist, mit einer Länge von bis zu 100 m.

Eine der wichtigsten Eigenschaften dieses Thermostats ist die hohe zulässige Belastung des potentialfreien Schaltkontakts des Hauptausgangsrelais mit bis zu 25 A, was in vielen Fällen den Bedarf an einem zusätzlichen elektromagnetischen Schütz eliminiert. Das Thermostat verfügt über ein zusätzliches elektronisches Hilfsrelais mit einer Schaltleistung von 1 A / 250 V~, das auch als Alarmausgang genutzt werden kann.

Alarmiert werden kann bei: Unterbrechung oder Kurzschluss des Temperatursensors sowie bei zu niedriger oder zu hoher Temperatur, begleitet von einem akustischen Signal und der Anzeige der Alarmursache auf dem Display des Thermostats.

Neben dem thermostatischen Betriebsmodus kann der DT240 noch im manuellen und zeitgesteuerten Betriebsmodus arbeiten. Der manuelle Modus ist nützlich, wenn die Heiz- oder Kühlinstallation getestet werden soll, ohne dass zum Zeitpunkt der Installation und Inbetriebnahme entsprechende Temperaturbedingungen vorliegen. Im Zeitmodus verhält sich der DT240 wie ein Zeitschaltuhrrelais mit einstellbarer Ein- und Ausschaltzeit und/oder des Haupt-elektromechanischen und/oder des zusätzlichen elektronischen Ausgangsrelais. Die Zeiten können im Bereich von 1 Minute bis 10 Stunden eingestellt werden. Dieser Betriebsmodus kann bei einer Beschädigung des NTC-Sensors hilfreich sein und ist unerlässlich, um einen Unterbruch des regelten Heiz- oder Kühlprozesses zu vermeiden.

Für mehr Sicherheit und einen breiteren Anwendungsbereich wurde beim DT240-Thermostat eine galvanische Trennung des NTC-Temperatursensorkreises angewendet. Das Thermostat ist so konstruiert und geprüft, dass es Überspannungen von mehr als 4 kV standhält.

Das hochauflösende, mehrfarbige LCD-Display mit hervorragender Sichtbarkeit zeigt zahlreiche numerische und textliche Daten sowie Symbole an, die eine einfache Einstellung, umfangreiche Informationen und die ordnungsgemäße Nutzung des Thermostats ermöglichen.

Damit das Thermostat DT240 trotz seiner zahlreichen Funktionen einfach anwendbar bleibt, gibt es für jede Funktion eine kurze Erklärung. Diese wird durch Aktivieren des Symbols  aufgerufen, das zur Hilfe führt, welche auf dem Display des Thermostats angezeigt wird.

Das Thermostat DT240 bietet eine mehrsprachige Benutzeroberfläche. Die im Betrieb wählbaren Sprachen sind: Englisch, Deutsch, Kroatisch, Polnisch, Ungarisch, Bosnisch, Serbisch (kyrillische Schrift) sowie Koreanisch.

Auf dem Thermostatgehäuse sind Herstellerangaben, die Seriennummer, das CE-Zeichen und das Anschlussblockdiagramm des Thermostats aufgedruckt, was die korrekte Verdrahtung erleichtert.
