4. Technische Daten¶
Parameter |
Wert / Beschreibung |
|---|---|
Name |
DT240 |
Funktionalität |
Multifunktions-Thermostat |
Temperaturbereich |
von -55 °C bis +255 °C |
Differenz |
von 0,1 °C bis 10 °C |
Genauigkeit |
± 1 °C |
Montageart |
DIN-Schienenhalter 35 mm (nach EN 60715) |
Betriebsspannung |
100–250 V AC, 50/60 Hz |
Stromanschlüsse |
Anschlüsse 4-5 |
Art der internen Stromversorgung |
Sicherheitstransformator Galvanisch getrennt |
Leistungsaufnahme |
< 2 VA |
Sensorart |
NTC-Widerstand 10/12/15/16,7/33/47/50/100 kΩ |
Sensor-Anschlüsse |
Anschlüsse 6-7 |
Betriebsmodi |
Thermostatisch (Heizen/Kühlen) Manuell Zeitgesteuert |
Abmessungen |
D=91mm, B=36mm, H=59mm (2 DIN-Module) |
Gewicht |
126 g |
Ausgang |
Relaiskontakte |
Anschlüsse des Hauptausgangs |
Elektromechanisches Relais |
Anschlüsse des Hauptausgangs |
1 - der Öffner 2 - der Schliesser |
Maximal zulässige Spannung und Stromstärke des elektromechanischen Relais |
25 A / \(\sim\ \)250 V / cosφ ≥ 0.8,
|
Mechanische Lebensdauer der Kontakte |
107 Zyklen |
Elektrische Lebensdauer der Kontakte |
105 Zyklen |
Anschlüsse des Alarm-/Hilfsausgangs |
Anschlüsse 8-9 |
Art des Alarm-/Hilfsausgangs |
Elektronisches Relais / Triac (nur AC-Spannung zulässig) (max. 1 A, 250 V AC) |
Zulässige Umgebungstemperatur im Betrieb |
von -20 °C bis +55 °C |
Schutzart |
IP 40 Steuerplatine IP 20 Anschlüsse |
Überspannungskategorie |
III |
Verschmutzungsgrad |
2 |
Querschnitt der Anschlussleitungen |
Relaisklemmen ≤ 4 mm2 Sonstige Klemmen ≤ 2,5 mm2 |
Nach Norm |
IEC/EN 60730-2-9 |

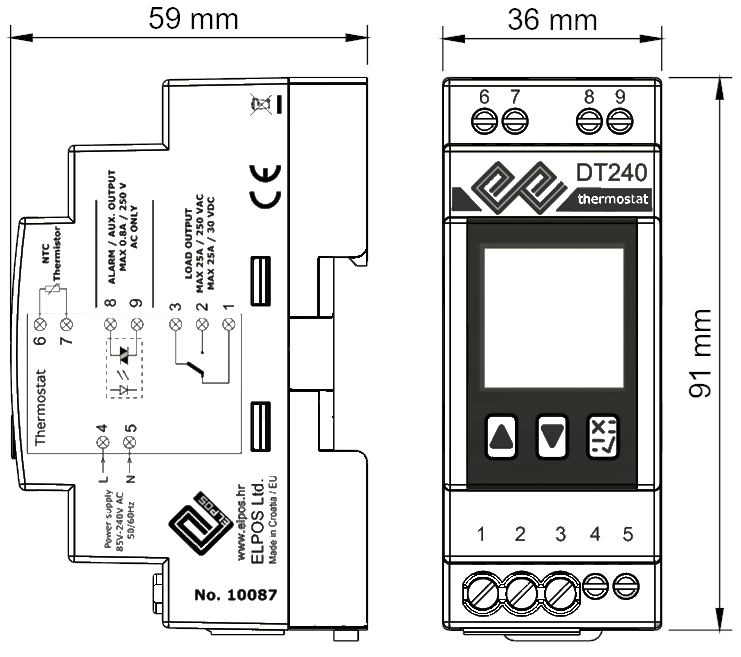

4.1. Geräteabmessungen¶

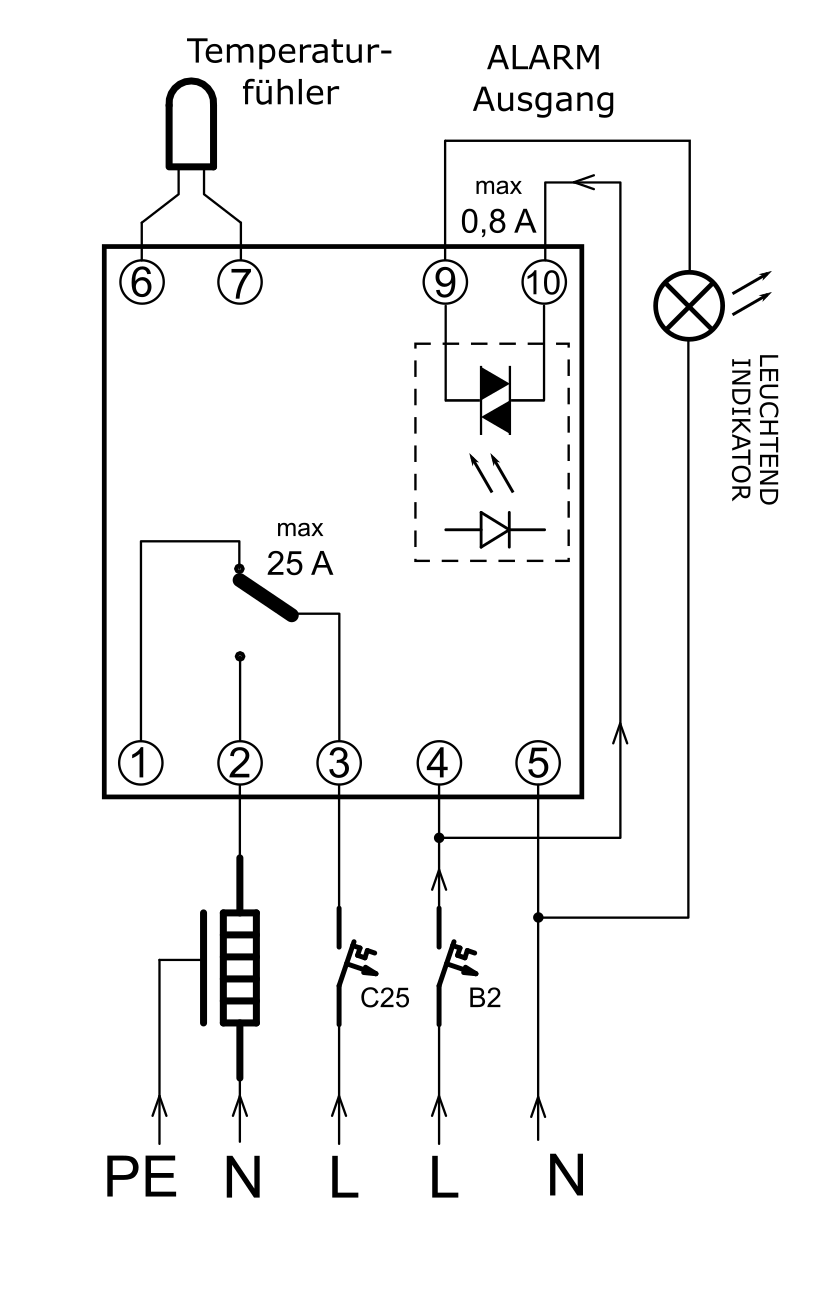

4.2. Verbindungsschema¶
Auf der seitlichen Gehäusefläche des Thermostats ist ein Blockschaltbild der Thermostatanschlüsse abgebildet, das ausreichende Informationen für eine schnelle und ordnungsgemäße Verdrahtung sowie den Betrieb des Thermostats liefert.
Der Thermostat muss mit Strom versorgt werden; dabei wird der Außenleiter an Klemme 4 und der Neutralleiter an Klemme 5 angeschlossen. Der Thermostat wird mit einer Wechselspannung betrieben, die zwischen 100 V und 250 V liegen kann, wobei der Thermostat selbst maximal 2 VA verbraucht.
Bemerkung
An die Klemmen 6 und 7 wird ein NTC-Temperatursensor angeschlossen; dabei sind weder die Reihenfolge noch die Farbe der Leitungen relevant. Es können Widerstands-NTC-Sensoren mit folgenden Werten angeschlossen werden: 10, 12, 15, 16,7, 33, 47, 50 und 100 kΩ / 25°C. Die werkseitige Einstellung ist ein NTC-Sensor mit 10 kΩ. Falls ein anderer Sensortyp verwendet wird, muss in den Einstellungen des Thermostats die entsprechende Auswahl getroffen werden (Einstellungen → Temperatur → Sensorart).
Die Klemmen 8 und 9 gehören zum Hilfsausgang des Thermostats. Dies ist ein spannungsloser Ausgang des elektronischen Lastrelais mit einer Belastbarkeit von bis zu 1 A ausschließlich für Wechselstrom. Je nach Einstellung des Thermostats kann er als Hilfsausgang zur Steuerung, zur Fernüberwachung oder als Alarmausgang dienen, der einen Störfall im geregelten Prozess signalisiert.
Der Ausgang des elektronischen Relais an den Klemmen 8 und 9 dient dazu, einen Stromkreis über diesen Kontakt zu öffnen oder zu schließen. Die Nutzung des Hilfsausgangs ist nicht immer erforderlich, entsprechend entfällt auch dessen Anschluss.
Vorsicht
An die Alarmklemmen (8 und 9) dürfen ausschließlich Wechselspannungen angeschlossen werden.
Übrig bleiben die Klemmen 1, 2 und 3. Dies sind Klemmen für Leiter mit einem Querschnitt von bis zu 4 mmmm2, die dem Umschaltkontakt des Haupt-Elektromechanischen-Ausgangsrelais zugeordnet sind. Die Schaltleistung des Relais beträgt 25 A bei einer Wechselspannung von 250 V.
Bemerkung
Der Umschaltkontakt ist spannungslos, das bedeutet, dass er keine Versorgungsspannung vom Thermostat selbst bezieht. Um durch sein Umschalten einen Stromkreis eines angeschlossenen Verbrauchers zu öffnen oder zu schließen, muss ihm externe Spannung zugeführt werden.
Bei der Steuerung eines Heizprozesses wird der Phasenleiter L an Klemme 3 geführt. Wenn die Bedingung für den Heizbetrieb erfüllt ist, schließt der Umschaltkontakt an Klemme 2 an. Somit wird an Klemme 2 der Phasenleiter der Verbraucherversorgung angeschlossen, während der Neutralleiter N der Verbraucherversorgung direkt mit dem Neutralleiter der Versorgungsquelle verbunden wird. Ebenso wird der Schutzleiter (PE) des Verbrauchers direkt mit dem Schutzleiter der Versorgungsquelle verbunden, ohne Zwischenschaltung des Thermostats.
Warnung
Aus Sicherheitsgründen müssen im Versorgungsstromkreis des Thermostats und der Verbraucher geeignete Sicherungen oder kombinierte Schutzschalter (RCBO) vorhanden sein.
Bei der Montage des Thermostats DT240 auf der Hutschiene ist es ratsam, und bei Strombelastungen des Hauptausgangsrelais von mehr als 16 A zwingend erforderlich, einen Abstand von 10 – 15 mm zur benachbarten Einrichtung einzuhalten, um eine bessere Kühlung zu gewährleisten.
