5. Thermostatischer Betriebsmodus¶
Der thermostatische Betriebsmodus ist die Grundfunktion des Geräts und ab Werk ausgewählt. Im Folgenden werden die Einstellungen beschrieben, die im thermostatischen Betriebsmodus geändert werden können.
5.1. Beschreibung der Benutzeroberfläche¶
Auf dem unteren Bild ist die vereinfachte Ansicht der Bedienplatte des Thermostats DT240 dargestellt.
Zur Steuerung des Geräts werden drei Tasten verwendet. Die Taste
dient der Navigation nach oben und zum Erhöhen von Zahlenwerten, z. B. der Temperatur. Entsprechend wird die Taste
zur Navigation nach unten und zum Verringern von Zahlenwerten verwendet. Die dritte Taste
ist eine sogenannte Multifunktionstaste und dient zur Bestätigung oder Abbruch von Eingaben, zum Aufrufen des Menüs sowie zum Ein- und Ausschalten des Geräts.
Informationen zum aktuellen Gerätestatus, die auf dem Display angezeigt werden, sind in 5 verschiedene Bereiche/Sektionen unterteilt:
|
Statusleiste |
|---|---|
Dieser Abschnitt enthält eine Statusleiste, die den aktuellen Zustand des Relais, Alarme, die Solltemperatur sowie ggf. erkannte Fehler (z. B. Sensorfehler) textuell anzeigt. |
|
|
Status des Hauptrelais |
|---|---|
Zeigt den Status des Hauptelektromechanischen Relais. Das Symbol kennzeichnet, dass der Arbeitskontakt des Relais eingeschaltet ist, während das Symbol kennzeichnet, dass der Arbeitskontakt des Relais ausgeschaltet ist. Je nach Betriebsart Heizung/Kühlung wird bei Gerät im Heizbetrieb das Symbol angezeigt. Bei Gerät im Kühlbetrieb wird das Symbol angezeigt. |
|
|
Alarmzustand |
|---|---|
Zeigt den Alarmstatus an. Das Symbol kennzeichnet einen aktiven Alarm. Wenn der Alarm nicht aktiv ist, wird im Display kein Symbol angezeigt. |
|
|
Temperatursensor |
|---|---|
Der auf dem Display angezeigte Wert ist die Summe der vom Sensor gelesenen aktuellen Temperatur und des vom Benutzer eingestellten Temperaturkorrekturwerts (Werkseinstellung der Korrektur beträgt 0 °C). |
|
|

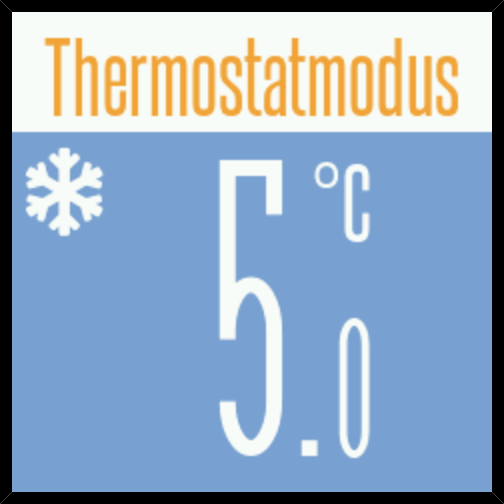

Betriebsart Heizen/Kühlen |
|---|---|
Wenn das Hauptrelais nicht eingeschaltet ist, ist die Hintergrundfarbe weiß. Wenn das Hauptrelais eingeschaltet ist und sich das Gerät im Heizmodus befindet, ist die Hintergrundfarbe rot. Entsprechend ist die Hintergrundfarbe blau, wenn das Hauptrelais eingeschaltet ist und sich das Gerät im Kühlmodus befindet. |
|
5.2. Ein- und Ausschalten des Geräts¶
Falls das Thermostat zuvor eingeschaltet war, lässt es sich sehr einfach ausschalten. Dazu ist es ausreichend, die multifunktionale Taste zu berühren. Auf dem Display werden dann zwei Auswahlmöglichkeiten angezeigt: Menü und Abschalten. Mit der Abwärtstaste wird der Cursor auf Abschalten positioniert und durch Berühren der multifunktionalen Taste bestätigt. Das Thermostat ist nun ausgeschaltet. Auf dem Display erscheint ein weißes Symbol auf schwarzem Hintergrund, das international als Symbol für Ein und Aus (ON/OFF) bekannt ist.
Bemerkung
Bei Stromausfall merkt sich das Gerät den vorherigen Zustand (ob es eingeschaltet oder ausgeschaltet war). Das Gerät speichert auch alle zuvor eingegebenen Einstellungen.
Falls das Gerät zuvor bereits ausgeschaltet war, wird auf dem schwarzen Display-Hintergrund ein großes weißes Zeichen angezeigt.
Berühren wir die Multifunktionstaste , wird auf dem Display die Meldung „Das Gerät ist AUS.
Halten Sie 3 Sekunden lang gedrückt, um das Gerät EINzuschalten.“ angezeigt. Wenn wir die Multifunktionstaste 3 Sekunden lang gedrückt halten, erscheint die Meldung „Das Gerät ist eingeschaltet“ und das Logo des Thermostat-Herstellers.
Anschließend wird in der Mitte des Displays die von der Temperatursensor gemessene aktuelle Temperatur angezeigt, oben am Display eine Reihe nützlicher Laufinformationen über den Betrieb und die Einstellung des Thermostats. Falls der Thermostat nicht mehr auf den Werkseinstellungen basiert, sondern aufgrund früherer Anpassungen seitens des Herstellers oder des Benutzers geändert wurde, kann das Displaylayout auch anders aussehen.
5.3. Wie werden die Ein-/Ausschalttemperaturen des Relais festgelegt?¶
Damit der Thermostat während des Betriebs bestimmen kann, ob das Relais ein- oder ausgeschaltet werden soll, müssen vier Daten vorliegen:
Soll der Thermostat im Heiz- oder Kühlmodus arbeiten?
Wie hoch ist die aktuelle Sensortemperatur TS? (Dieser Wert wird automatisch jede Sekunde vom Temperatursensor ausgelesen.)
Wie hoch ist die mittlere Einschalttemperatur T1 – die sogenannte Temperatur einstellen?
Wie groß ist die Hysterese (Differenz) der Einschalttemperatur T2 – die sogenannte Unterschied?
Wie bereits erwähnt, wird der Wert der aktuellen Sensortemperatur TS automatisch vom Sensor ausgelesen. Die Informationen zum Betriebsmodus (Heizen/Kühlen), zur mittleren Temperatur T1 (Temperatur einstellen) sowie zur Hysterese T2 (Unterschied) muss der Benutzer jedoch manuell in den Optionen des Thermostats auswählen bzw. einstellen.

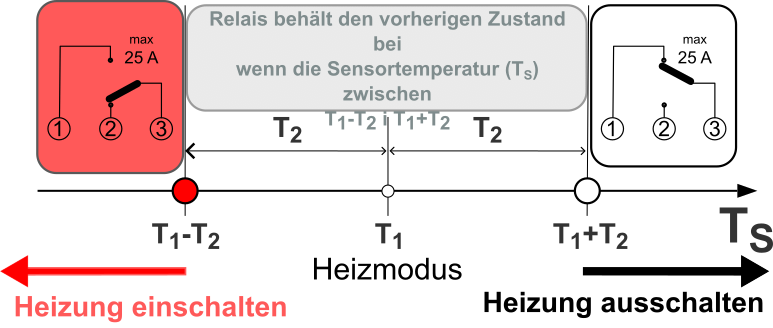

5.3.1. Festlegung der Temperaturen im Heizmodus¶
Im Heizmodus schaltet das Relais ein, wenn die Sensortemperatur TS kleiner ist als T1 - T2. Das Relais schaltet aus, wenn die Sensortemperatur TS größer ist als T1 + T2. Liegt die Sensortemperatur zwischen (T1 - T2) und (T1 + T2), ändert sich der Relaiszustand nicht. D.h., wenn das Relais zuvor eingeschaltet war, bleibt es eingeschaltet; war es zuvor ausgeschaltet, bleibt es ausgeschaltet.
Das bedeutet, im Heizmodus gilt folgende Regel zur Bestimmung des Ein-/Ausschaltzeitpunkts des Relais:
Wenn TS < T1 - T2, ist das Relais eingeschaltet (die Sensortemperatur ist niedrig, daher wird das Relais/Heizung aktiviert).
Wenn TS > T1 + T2, ist das Relais ausgeschaltet (die Sensortemperatur ist hoch, daher wird das Relais/Heizung deaktiviert).
Wenn TS > (T1 - T2) und TS < (T1 + T2), ändert das Relais seinen Zustand nicht (die Sensortemperatur liegt zwischen (T1 - T2) und (T1 + T2)).

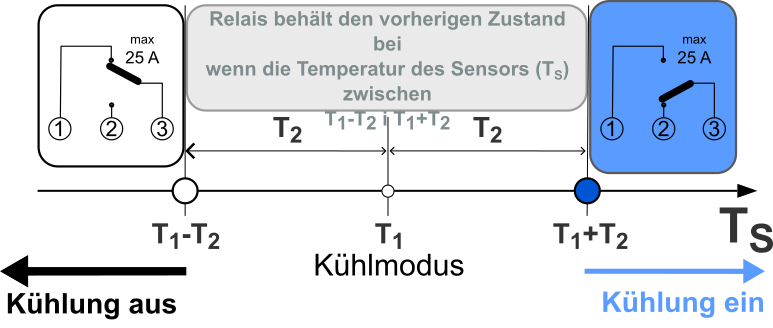

5.3.2. Ermittlung der Temperaturen im Kühlmodus¶
Im Kühlmodus ist die Logik sehr ähnlich:
Wenn TS < T1 - T2, ist das Relais ausgeschaltet (die Sensortemperatur ist niedrig, daher wird das Relais/Kühlung deaktiviert).
Wenn TS > T1 + T2, ist das Relais eingeschaltet (die Sensortemperatur ist hoch, daher wird das Relais/Kühlung aktiviert).
Wenn TS > (T1 - T2) und TS < (T1 + T2), ändert das Relais seinen Zustand nicht (die Sensortemperatur liegt zwischen (T1 - T2) und (T1 + T2)).
Benutzer, die zum ersten Mal mit der Konfiguration des Thermostaten arbeiten, berechtigt sein könnten, die Frage zu stellen: „Warum kann man am Thermostat nicht einfach die Temperatur eingeben, bei der das Relais einschaltet, und die Temperatur, bei der es ausschaltet?“ Obwohl dies für Benutzer intuitiver wäre, ließe sich auf diese Weise nur schwer ermitteln, welche „Mitteltemperatur“ gehalten wird. In Heiz- und Kühlsystemen ist jedoch genau diese Mitteltemperatur von größter Bedeutung.
5.3.3. Beispiel zur Ermittlung der Temperaturen im Heizmodus¶
Wir nehmen an, das Relais soll eingeschaltet werden, wenn die Sensortemperatur unter 20 °C fällt, und ausgeschaltet werden, wenn die Sensortemperatur über 28 °C steigt. Dies bedeutet, dass der Thermostat im Heizmodus arbeitet, da er ein Absinken der Sensortemperatur unter einen bestimmten Grenzwert verhindert. In diesem Fall beträgt die Mitteltemperatur T1 = (28 °C + 20 °C) / 2 = 24 °C. Dieser Parameter wird als Temperatur einstellen eingestellt (T1 = 24 °C). Der Mittelwert der Differenz dieser beiden Temperaturen, T2, beträgt (28 °C – 20 °C) / 2 = 4 °C. Dieser Parameter wird als Unterschied eingestellt (T2 = 4 °C).
Mit diesen beiden Parametern schaltet das Relais ein, wenn die Sensortemperatur (TS) unter (24 °C – 4 °C) = 20 °C fällt, und schaltet aus, wenn die Sensortemperatur über (24 °C + 4 °C) = 28 °C steigt.
Betrachtet man Festlegung der Temperaturen im Heizmodus, so bedeutet dies:
5.3.4. Beispiel zur Festlegung der Temperaturen im Kühlbetrieb¶
Nehmen wir an, das Thermostat soll das Relais einschalten, wenn die Sensortemperatur über 6 °C steigt, und es ausschalten, wenn die Sensortemperatur unter 2 °C fällt. Dies bedeutet, dass das Thermostat im Kühlbetrieb arbeitet, da es ein Ansteigen der Sensortemperatur über einen bestimmten Grenzwert verhindert. In diesem Fall beträgt die Mitteltemperatur T1 (6 °C + 2 °C) / 2 = 4 °C, und dieser Parameter wird als Temperatur einstellen eingestellt (T1 = 4 °C). Der Mittelwert der Differenz zwischen diesen beiden Temperaturen, T2, beträgt (6 °C - 2 °C) / 2 = 2 °C, und dieser Parameter wird als Unterschied eingestellt (T2 = 2 °C).
Mit diesen beiden Parametern schaltet das Thermostat das Relais ein, wenn die Sensortemperatur (TS) über (4 °C + 2 °C) = 6 °C ansteigt, und schaltet es aus, wenn die Sensortemperatur unter (4 °C - 2 °C) = 2 °C fällt.
Betrachtet man Ermittlung der Temperaturen im Kühlmodus, so bedeutet dies:
5.4. Einstellen der gewünschten Temperatur¶
Das Thermostat ist ein Gerät, bei dem es am wichtigsten ist, Parameter, die mit den grundlegenden Temperatureinstellungen verbunden sind, einfach und schnell einzustellen. Daher ist Thermostat auch die werkseitige Einstellung/der werkseitige Betriebsmodus dieses Geräts. Daher genügt es, während sich die grundlegende Bildschirmanzeige des Thermostats befindet, nur die Taste nach unten oder die Taste nach oben zu berühren, woraufhin die Bildschirmanzeige Thermostat erscheint, die drei Auswahlmöglichkeiten bietet: Temperatur einstellen, Unterschied und Versatz.
Unmittelbar zu Beginn befindet sich der Bildschirrcursor auf Temperatur einstellen. Wenn Sie die Multifunktionstaste berühren, erscheint ein blauer Bildschirm mit dem Wert der zuvor eingestellten Temperatur. Ein erneutes Aktivieren der Multifunktionstaste lässt den Temperaturwert blinken, was anzeigt, dass mit den Tasten nach unten und nach oben eine neue gewünschte Temperatur eingestellt werden kann. Die Einstellungsgrenzen der Temperatur hängen vom aktuell ausgewählten Temperatursensor (NTC) sowie davon ab, ob die Eingabegrenze für die Temperatur aktiviert ist (siehe Einstellen der Eingabegrenzen für die Temperatur). Durch einen weiteren Druck auf die Multifunktionstaste wechselt das Display in eine neue Anzeige mit weißem Hintergrund und einem Cursor in der oberen linken Ecke neben der Beschriftung Temperatur einstellen.
Wenn wir die Multifunktionstaste erneut berühren, erscheint auf dem Display die Meldung Möchten Sie die
Änderungen
speichern?. Die rote Taste wird verwendet, um die Temperaturänderung abzulehnen, und die grüne Taste , um die Änderung zu speichern. Mit den Tasten nach unten oder nach oben bringen wir den blauen Cursor auf dem Display über die grüne Taste und bestätigen dies durch Berühren der Multifunktionstaste , woraufhin die Meldung Einstellungen gespeichert erscheint. Dies ist ein Zeichen dafür, dass die Temperaturänderung erfolgreich durchgeführt wurde.
Tipp
Die oben beschriebene Prozedur zur Änderung einer Einstellung wird bei allen zukünftigen Einstellungen an diesem Gerät wiederholt, daher sollte sie gut verstanden und eingeprägt werden.

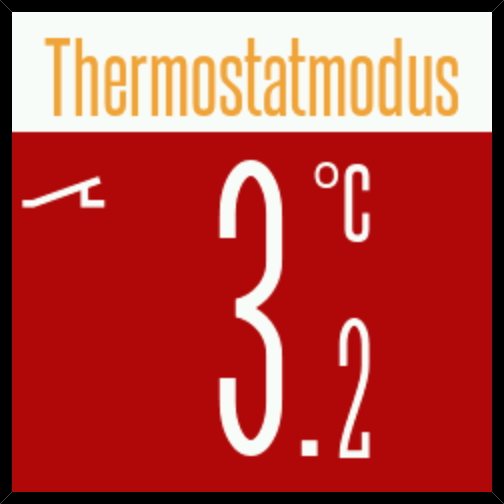

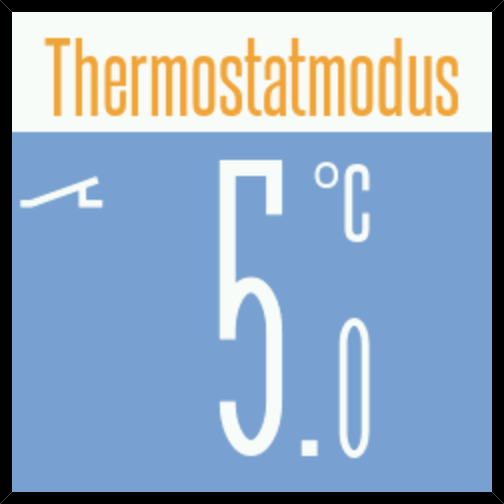

Wenn sich der Thermostat im Heizmodus befindet und die neu eingestellte Temperatur höher ist als die, die der NTC-Sensor derzeit misst, färbt sich der Bildschirmhinterstand rot und zeigt die aktuelle Temperatur an, nachdem die Zeit für die Rückkehr zur Hauptbildschirmanzeige abgelaufen ist. Außerdem wechseln sich periodisch das Feuersymbol und das Symbol des geschlossenen Kontakts ab – als visuelle Warnung, dass die Heizung eingeschaltet ist.
|
|

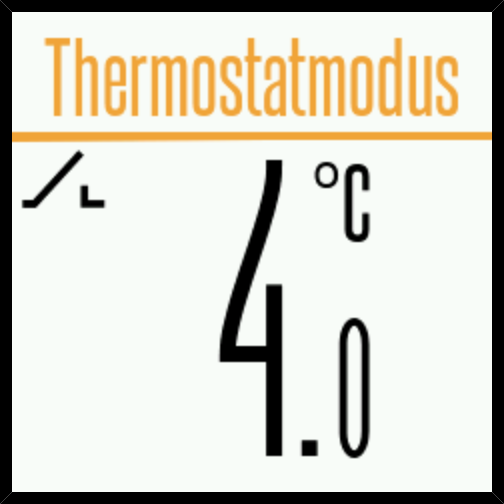

Wenn die Heizung die gewünschte Temperatur erreicht hat, wird der Bildschirmhintergrund weiß, das Feuersymbol verschwindet und es erscheint nur noch das Symbol des geöffneten Kontakts.

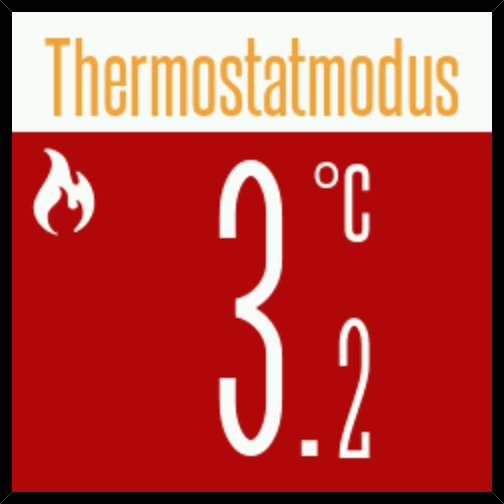

Ebenso wechselt im Betriebsmodus Hitze die rote Display-Hintergrundfarbe zu Blau, und das Flammensymbol wird durch ein Schneeflockensymbol ersetzt – dies dient auch grafisch zur Anzeige des Kühlvorgangs.
|
|
Bemerkung
Bereits in diesem ersten Beispiel der Einstellung eines Werts können wir erkennen, wie wichtig die Multifunktionstaste ist, da wir sie fünfmal aktiviert haben, und dies wird auch bei fast allen anderen Einstellungen der Fall sein.
Hier sei auch auf ein Phänomen hingewiesen, das jede Einstellung des Thermostats begleitet: Wenn Sie beginnen, einen Wert am Thermostat einzustellen und jeder folgende Schritt nicht innerhalb von 25 Sekunden durchgeführt wird, erscheint kurzzeitig die Meldung Menüzeitüberschreitung. Zurück zum Hauptbildschirm. auf dem Display, und das Thermostat kehrt zur Hauptanzeige zurück.
Wenn wir beispielsweise erneut versuchen, die Solltemperatur zu ändern (drücken Sie die Taste nach oben , wählen Sie Temperatur einstellen, drücken Sie dann die Taste ), aber diesmal länger als 25 Sekunden keine Taste betätigen, zeigt das Gerät nach Ablauf der 25 Sekunden die Meldung Menüzeitüberschreitung.
Zurück zum Hauptbildschirm. an und wechselt zum Hauptbildschirm mit der aktuellen Sensortemperatur.
Diese Funktion kann deaktiviert oder die Rückkehrzeit zur Hauptanzeige geändert werden. Die Deaktivierung sollte jedoch nur vorübergehend, hauptsächlich während der Einstellung der Thermostatparameter, verwendet werden.
5.5. Einstellung der Hysterese¶
Die nächste einstellbare Größe ist Unterschied oder die Temperaturdifferenz, angegeben in °C, bei der sich der Zustand des Ausgangsrelais des Thermostats ändert.
Dabei ist zu beachten, dass der gewählte Wert tatsächlich als ±-Abweichung gegenüber dem gewünschten/geregelten Temperaturwert gilt (z. B. bedeutet ein gewünschter/geregelter Temperaturwert von 10 °C und eine gewählte Differenz von 0,1 °C, dass das Thermostat bei 9,9 °C die Heizung einschaltet und bei 10,1 °C ausschaltet). Um die Differenz zu ändern, bringen Sie den Bildschirrcursor auf Temperatur einstellen und berühren die Multifunktionstaste , woraufhin ein blauer Bildschirm mit dem Wert der zuvor eingestellten Differenz erscheint. Ein erneutes Aktivieren der Multifunktionstaste lässt den Differenzwert blinken, was anzeigt, dass mit den Tasten nach unten und nach oben eine neue Differenz eingestellt werden kann. Die Einstellungsbereiche liegen zwischen 0,1 und 10 °C, der Werkseinstellungswert beträgt 0,5 °C. Durch einen weiteren Druck auf die Multifunktionstaste wechselt das Display in eine neue Anzeige mit weißem Hintergrund und der Darstellung des neu eingestellten Differenzwerts. Anschließend folgt das zuvor beschriebene Verfahren zum Speichern der neuen Einstellung.
5.6. Einstellung der Temperaturkorrektur¶
Die Korrektur ist ein Wert, der zur gemessenen Sensortemperatur hinzugefügt werden kann, bevor er auf dem Display angezeigt wird, um ihn an die tatsächliche Temperatur am Messort anzupassen. Um diese Größe zu ändern, muss der Cursor auf Versatz positioniert und die Multifunktionstaste betätigt werden. Daraufhin erscheint ein blaues Display mit dem Wert der zuvor eingestellten Korrektur. Durch erneutes Betätigen der Multifunktionstaste beginnt der Korrekturwert zu blinken, was signalisiert, dass mit den Tasten nach unten und nach oben eine neue Korrektur eingestellt werden kann. Der Einstellbereich liegt zwischen -15 und +25 °C, der werkseitige Einstellungswert beträgt 0,0 °C. Ein weiterer Druck auf die Multifunktionstaste wechselt zur neuen Anzeige mit weißem Hintergrund und zeigt den neu eingestellten Korrekturwert.
Bemerkung
Eine Temperaturkorrektur ist nur dann sinnvoll, wenn die Temperatur am Montageort der NTC-Sonde des Thermostats DT240 mit einem anderen Thermometer oder einer anderen Messmethode genauer gemessen werden kann.
5.7. Menü Einstellungen und Funktionen über ¶
Wenn auf dem Display die Hauptanzeige mit der gemessenen Temperatur zu sehen ist und die Multifunktionstaste berührt wird, erscheint Menü, wobei der Display-Cursor bereits auf der Option Einstellungen positioniert ist. Durch erneutes Berühren der Multifunktionstaste gelangt man in eine Reihe möglicher Einstellungen, die zahlreiche Konfigurationen und Funktionen des Thermostats bestimmen und hinter den abgekürzten Bezeichnungen Sprache, Temperatur, Gerät, Alarm, Anzeige und Andere verborgen sind.
Die Auswahl der Gruppe Sprache ermöglicht die Wahl der Sprache der Thermostat-Benutzeroberfläche (siehe Sprachauswahl).
Die Auswahl der Gruppe Temperatur ermöglicht die Einstellung von 8 Parametern, die hinter den Abkürzungen Temperatur einstellen, Unterschied, Einheit, Versatz, Limit festlegen, Sensortyp, Heizen/Kühlen und Einschaltsverzögerung verborgen sind.
Die Auswahl der Gruppe Gerät ermöglicht die Einstellung von 3 Parametern, die hinter den abgekürzten Bezeichnungen verborgen sind: Betriebsmodus, Ausgabe und Aktueller Zustand.
Die Auswahl der Gruppe Alarm ermöglicht die Einstellung von 5 Parametern, die hinter den Abkürzungen Quelle, Ausgabe, Betriebsmodus, Einstellungen und Aktueller Zustand verborgen sind.
Die Auswahl der Gruppe Anzeige ermöglicht die Einstellung von 4 Parametern, die hinter den Abkürzungen Sperren, Automatische Reduzierung, Helligkeit und Statusleiste verborgen sind.
Die Auswahl der Gruppe Andere ermöglicht die Einstellung von 5 Parametern sowie den Zugriff auf 2 Informationsblöcke, die hinter den Abkürzungen Startbildschirm, Automatisches Verlassen des Menüs, Hilfemenü, Ton, Firmware, Über das Gerät und Werksreset verborgen sind.
Bemerkung
Einige Geräteeinstellungen hängen vom zuvor gewählten Betriebsmodus ab und sind nicht immer auf dem Display sichtbar!
Aus allem oben Genannten geht hervor, dass die Auswahlen und Einstellungen des Thermostats vielfältig sind und sich nicht mit ein oder zwei Worten beschreiben lassen. Daher ist im Thermostat ein Hilfssystem implementiert. Es erscheint auf dem Display als textliche Erklärung des gerade eingestellten Begriffs oder Werts. Wenn der Erklärungstext länger ist und nicht auf ein Display passt, kann er mit der Taste nach unten verschoben und vollständig gelesen werden.
Ob das Thermostat die Hilfe anzeigt oder nicht, hängt von der Einstellung des Parameters „Hilfemenü“ in der Gruppe Sonstiges ab (siehe :ui3:`subMenu.other.helpmenu.name`). In den werkseitigen Einstellungen ist diese Option aktiviert, da sie sehr nützlich ist.
Wie gelangt man zur Hilfsfunktion?
Während der Einstellung bestimmter Werte erscheint in der oberen rechten Ecke des Displays ein Symbol , das zum Hilfssystem führt. Durch Bewegen des Display-Cursors auf das Symbol und Drücken der Multifunktionstaste wird auf dem Thermostatdisplay der Hilfetext angezeigt.
5.7.1. Einstellung der Gruppe Temperatur¶
Die Einstellungsgruppe Temperatur innerhalb der Option Einstellungen ist am häufigsten in Verwendung. Innerhalb dieser Gruppe können folgende Einstellungen vorgenommen werden: Wunschtemperatur, Differenz, Messeinheit, Temperatur-Anzeigekorrektur, Betriebstemperaturgrenzen des Thermostats, Sensorart, Auswahl zwischen Heizung/Kühlung und Einschaltverzögerung. Die Einstellung der Wunschtemperatur (Temperatur einstellen), die Differenzeinstellung (Unterschied) und die Temperatur-Anzeigekorrektur (Versatz) wurden bereits behandelt in: Einstellen der gewünschten Temperatur, Einstellung der Hysterese und Einstellung der Temperaturkorrektur. Von den übrigen Einstellungsgruppen verbleiben uns noch: Einheit, Limit festlegen, Sensortyp, Heizen/Kühlen und Einschaltsverzögerung.
5.7.1.1. Auswahl der Maßeinheit¶
Durch Bewegen des Bildschirrcursors auf die Option Einheit und Drücken der Multifunktionstaste erscheint der Auswahlbildschirm für °C (Celsius) oder °F (Fahrenheit). Durch Verschieben des blauen Bildschirrcursors mit den Tasten nach unten oder nach oben wird die gewünschte Maßeinheit ausgewählt und mit der Multifunktionstaste bestätigt. Vor dem Namen der Einheit erscheint ein blauer ausgefüllter Kreis. Anschließend wird der Bildschirrcursor mit den Tasten nach unten oder nach oben in die linke obere Ecke des Displays neben Einheit bewegt und die Multifunktionstaste gedrückt. Danach erfolgt das zuvor beschriebene Verfahren zum Speichern der neuen Einstellung. Die Werkseinstellung ist °C (Celsius).
5.7.1.2. Einstellen der Eingabegrenzen für die Temperatur¶
Durch Bewegen des Bildschirrcursors auf die Option Limit festlegen und Berühren der Multifunktionstaste erscheint der Bildschirm zur Auswahl der unteren bzw. minimal einstellbaren Temperatur (Min. Wert) und der oberen bzw. maximal einstellbaren Temperatur (Max. Wert). Diese Werte sind werkseitig auf -55°C und +255°C eingestellt, doch dient diese Option genau dazu, die Einstellung der gewünschten/Regeltemperatur auf Grenzen zu beschränken, die dem geregelten Prozess angemessen sind. Wenn wir die Option Min. Wert mit der Multifunktionstaste bestätigen, erscheint auf dem Bildschirm die Auswahl Aktivieren mit dem Zeichen , was bedeutet, dass diese Einstellung ignoriert wird und die Werkseinstellung (-55°C) gilt. Wenn wir jedoch danach erneut die Multifunktionstaste drücken, erscheint kurzzeitig Aktivieren mit einem Bestätigungshäkchen und ein blauer Bildschirm mit dem aktuell eingestellten Wert der minimal einstellbaren Temperatur. Das Aktivieren der Multifunktionstaste führt nun zum Flackern dieses Werts, was ein Zeichen dafür ist, dass mit den Tasten nach unten und nach oben ein neuer Wert eingestellt werden kann. Durch erneutes Berühren der Multifunktionstaste wechselt man in eine neue Bildschirmanzeige mit weißem Hintergrund und Bildschirrcursor in der oberen linken Ecke, neben der Beschriftung Min. Wert, und hier berühren wir erneut die Multifunktionstaste , woraufhin der zuvor beschriebene Vorgang zum Speichern der neuen Einstellung folgt.
Zum Einstellen der oberen oder maximal einstellbaren Temperatur ist das Verfahren dasselbe, wobei nach Auswahl von Limit festlegen die Taste nach unten zu wählen und die Auswahl mit der Multifunktionstaste zu bestätigen ist Max. Wert.
Bemerkung

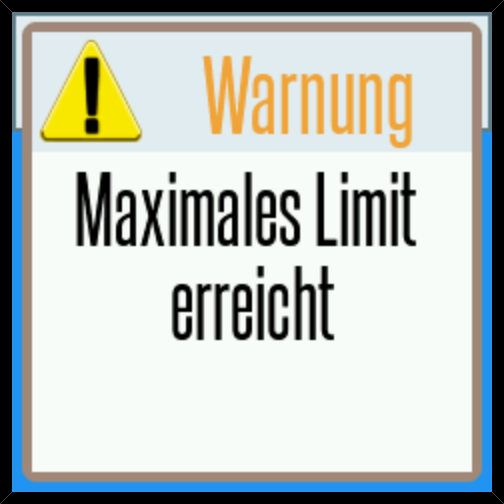

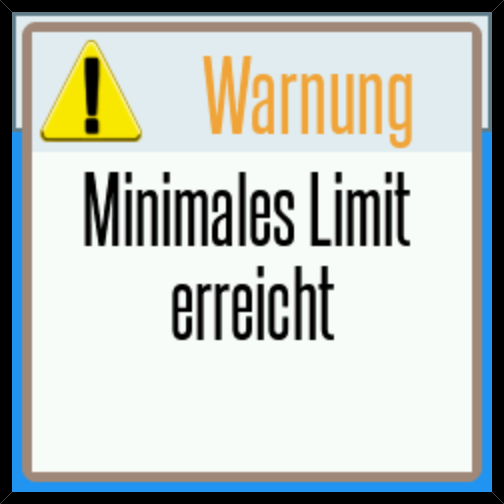

Wird bei der Einstellung eines Werts außerhalb der Einstellgrenzen gearbeitet, erscheint eine Warnmeldung auf dem Bildschirm, die darauf hinweist, dass die Min.-Grenze oder die Max.-Grenze der Einstellung erreicht wurde.
|
|
5.7.1.3. Auswahl der Sensorart¶
Die folgende Einstellungsoption innerhalb der Gruppe Temperatur ist Sensortyp. Der ab Werk eingestellte Wert ist ein Elpos NTC-Sensor mit 10 kΩ / 25°C, welcher am häufigsten zusammen mit dem DT240-Thermostat geliefert wird. Um den Thermostat jedoch möglichst anpassungsfähig und als Alternative zum Ersatz früher verwendeter Geräte einzusetzen, können weitere 10 Typen von NTC-Sensoren ausgewählt werden: Elpos 12 kΩ / 25°C, Elpos 100 kΩ / 25°C, Devi 15 kΩ / 25°C, Devi 16,7 kΩ / 25°C, OJ Electronics 12 kΩ / 25°C, Eberle 33 kΩ / 25°C, Ensto 47 kΩ / 25°C, Carel/Eliwell 10 kΩ / 25°C, Carel 50 kΩ / 25°C und Tekmar Serie 31 (Sensoren kompatibel mit EN50350).
Der passende NTC-Sensor wird ausgewählt, indem Sie die Option Sensortyp aufrufen, den blauen Cursor auf dem Display mit den Tasten nach unten oder nach oben bewegen und Ihre Auswahl mit der Multifunktionstaste bestätigen. Vor dem Namen des ausgewählten NTC-Sensors erscheint ein blaues ausgefülltes Kreissymbol. Anschließend sollte der Cursor in die obere linke Ecke neben der Beschriftung Sensortyp bewegt werden, die Multifunktionstaste betätigt werden, woraufhin der zuvor beschriebene Vorgang zum Speichern der neuen Einstellungen folgt.
5.7.1.4. Betriebsart Heizen/Kühlen¶
Wenn der Cursor auf die Option Heizen/Kühlen positioniert und die Multifunktionstaste berührt wird, erscheint das Display zur Auswahl des Thermostat-Einsatzbereichs. Die Werkseinstellung lautet Hitze, was bedeutet, dass das Relais bzw. die Relays eingeschaltet werden, wenn die Temperatur des NTC-Sensors unter den vorgegebenen Wert fällt. Wenn der Cursor auf Cool positioniert und diese Auswahl bestätigt wird, schalten sich das Relais bzw. die Relays ein, wenn die Temperatur des NTC-Sensors über den vorgegebenen Wert ansteigt.
5.7.1.5. Verzögerung beim Einschalten¶
Die Option Einschaltsverzögerung wird verwendet, wenn das Relais (nach einem Temperaturabfall oder -anstieg) nicht sofort ein- oder ausgeschaltet werden soll, sondern eine gewisse Zeit gewartet werden soll. Eine Verzögerung beim Einschalten des Relais kann bei bestimmten Übergangserscheinungen und plötzlichen, kurzzeitigen Temperaturschwankungen hilfreich sein, die im Hinblick auf den Einfluss auf den Heiz- oder Kühlprozess ignoriert werden sollen.
Durch Positionieren des Cursors auf die Option Einschaltsverzögerung öffnet sich die Möglichkeit, die Nutzung dieser Option zu akzeptieren oder abzulehnen. Die Auswahl erfolgt mit der Multifunktionstaste durch Wahl von Aktivieren mit Bestätigungshäkchen oder mit Kennzeichnung . Aktivieren mit Kennzeichnung ermöglicht keine Verzögerung des Einschaltvorgangs und entspricht der Werkseinstellung. Die Auswahl von Aktivieren mit Bestätigungshäkchen führt zur Einstellung der Verzögerungszeit zwischen der Temperaturänderung und dem Einschalten des zuvor ausgewählten Relais bzw. der Relays. Die Verzögerungszeit kann im Bereich von 2 bis 10 Sekunden liegen.
5.7.2. Einstellen der Gruppe Gerät¶
Die dritte Einstellungsgruppe innerhalb der Option Einstellungen trägt den Namen Gerät. Innerhalb dieser Gruppe werden folgende Parameter eingestellt: Betriebsmodus, Ausgabe, Aktueller Zustand und Moduseinstellungen (nur im Modus Manuell und Zeit).
5.7.2.1. Auswahl des Betriebsmodus¶
Wenn der Cursor auf die Option Betriebsmodus positioniert und die Multifunktionstaste berührt wird, erscheint das Display zur Auswahl des Betriebsmodus, der wie folgt sein kann: Thermostat, Manuell und Zeit. Die Werkseinstellung ist Thermostat, da die Regelung der Temperatur basierend auf der Messung mit dem eigenen NTC-Sensor die Hauptbestimmung dieses Geräts ist.
Manueller Modus und Zeitmodus sind zusätzliche Betriebsmodi dieses Geräts, die in bestimmten Situationen hilfreich sein können. Beschreibungen dieser Betriebsmodi finden Sie im Kapitel Manueller und zeitgesteuerter Betriebsmodus.
5.7.2.2. Auswahl des Ausgangs¶
Das Gerät DT240 verfügt über zwei Ausgänge, d. h. Relais. Das elektromechanische Relais mit einer Schaltstromstärke von 25 A ist der Hauptausgang des Thermostats, symbolisiert durch die Bezeichnung Mechanisches Relais. Das elektronische Relais mit einer Schaltstromstärke von 1 A ist der Hilfsausgang des Thermostats, symbolisiert durch die Bezeichnung Halbleiterrelais.
Wenn der Cursor auf die Option Ausgabe positioniert und die Multifunktionstaste berührt wird, erscheint das Display zur Auswahl des Relaisausgangs des Thermostats. Die Auswahl eines einzelnen oder beider Relaisausgänge ist immer im Manuell und Zeit Modus möglich. Im Thermostat Modus ist Mechanisches Relais stets ausgewählt, und Halbleiterrelais kann nur gewählt werden, sofern es nicht bereits für die Signalisierung eines externen Alarms ausgewählt wurde.
Die Werkseinstellung sieht vor, dass das elektronische Relais für den Alarm verwendet wird; diese kann in Alarm → Ausgabe → Halbleiterrelais geändert werden. Nach der Auswahl eines einzelnen Relais, gekennzeichnet durch ein Bestätigungshäkchen , oder der Nichtverwendung eines einzelnen Relais, gekennzeichnet durch das Symbol , folgt der zuvor beschriebene Vorgang zum Speichern der neuen Einstellungen.

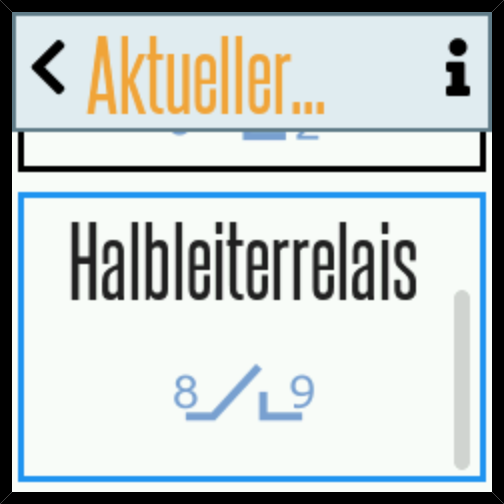

5.7.2.3. Zustand des Ausgangs¶

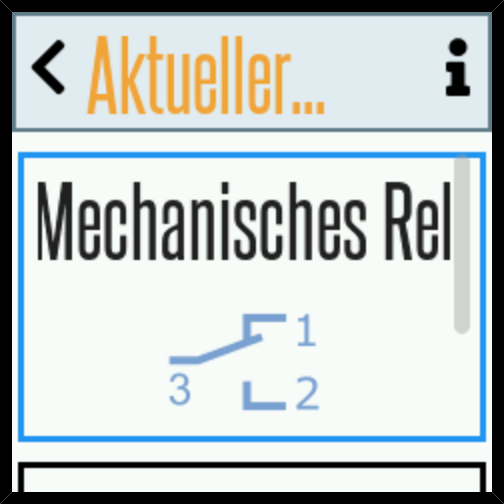

Wenn der Cursor auf die Option Aktueller Zustand positioniert und die Multifunktionstaste berührt wird, erscheint eine grafische Darstellung des aktuellen Kontaktpositionsstatus des Hauptelektromechanischen Relais. Wenn das Halbleiterrelais nicht als externer Alarmausgang verwendet wird und als Hilfsrelais ausgewählt ist, erscheint zudem eine grafische Darstellung des Kontaktzustands an den Klemmen 8 und 9 des Thermostats.
|
|
5.7.3. Einstellung der Alarmgruppe¶
Die vierte Einstellungsgruppe innerhalb der Option Einstellungen ist Alarm. Innerhalb dieser Gruppe werden folgende Parameter eingestellt: Quelle, Ausgabe, Betriebsmodus, Einstellungen und Aktueller Zustand.
Bemerkung
Wenn der manuelle oder zeitgesteuerte Betriebsmodus ausgewählt ist, gibt es keine Alarmgruppe.
5.7.3.1. Alarmquelle¶
Wenn der Cursor auf Quelle positioniert und die Multifunktionstaste berührt wird, erscheint das Display zur Auswahl des Ereignisses, das den Alarm auslösen soll. Standardmäßig ist voreingestellt, dass der Alarm immer im Fall eines Unterbrechungs- oder Kurzschlusssignals des NTC-Sensors ausgelöst wird, was durch die Bezeichnung Sensorfehler symbolisiert wird. Die beiden anderen Optionen: Niedrige Temperatur und Hohe Temperatur können durch Anfahren derselben mit dem Cursor und Bestätigung mit der Multifunktionstaste ausgewählt werden. Dies führt dazu, dass vor diesen Bezeichnungen ein Bestätigungshäkchen erscheint. Die Bestätigung von Niedrige Temperatur als Alarmgrund bedeutet, dass ein Alarm ausgelöst wird, wenn die Temperatur unter den vorgegebenen Wert fällt. Die Bestätigung von Hohe Temperatur als Alarmgrund bedeutet, dass ein Alarm ausgelöst wird, wenn die Temperatur über den vorgegebenen Wert steigt. Es ist auch möglich, alle drei Alarmgründe auszuwählen.
Nachdem der Alarm bei niedriger und/oder hoher Temperatur aktiviert wurde, müssen die Temperaturwerte eingegeben werden, bei denen der/die Alarm(e) ausgelöst werden soll/sollen.
Die Temperaturwerte, bei denen Niedrige Temperatur und/oder Hohe Temperatur einen Alarm auslöst, werden eingestellt unter: Alarm → Einstellungen → Temperatur einstellen (siehe Einstellung der Alarmauslösetemperatur).
5.7.3.2. Auswahl des Alarmausgangs¶
Wenn der Bildschirmpfeil auf die Option Ausgabe positioniert wird und die Multifunktionstaste betätigt wird, erscheint ein Bildschirm, auf dem mit den Pfeiltasten nach unten oder nach oben zwischen Halbleiterrelais und/oder Interner Summer gewählt werden kann. Die Auswahl wird dann mit der Multifunktionstaste bestätigt, wodurch festgelegt wird, welche Funktionen bei Aktivierung des Alarms eingeschaltet werden sollen. Durch die Auswahl von Interner Summer wird bei einem Alarmton ein akustisches Signal im Thermostat selbst ausgegeben. Durch die Auswahl von Halbleiterrelais schließen sich bei einem Alarm die Kontakte 8 und 9 des Thermostats (Belastbarkeit bis 1 A), was für jede Art von Meldung oder externe akustische und/oder optische Signalisierung genutzt werden kann.
5.7.3.3. Alarm-Betriebsart¶
Wenn der Bildschirmpfeil auf die Option Betriebsmodus positioniert wird und die Multifunktionstaste betätigt wird, erscheint ein Bildschirm, auf dem mit den Pfeiltasten nach unten ▼ oder nach oben ▲ zwischen Kontinuierlich oder Zeit gewählt werden kann. Die gewünschte Auswahl wird dann mit der Multifunktionstaste bestätigt. Anschließend erfolgt das Speichern der neuen Einstellungen auf übliche Weise.
Die Auswahl von Kontinuierlich bedeutet, dass der Alarm bei Aktivierung dauerhaft eingeschaltet bleibt (z. B. piept der Summer kontinuierlich), während die Auswahl von Zeit bedeutet, dass der Alarm in einem vordefinierten Zeitraum ein- und ausgeschaltet wird (z. B. 5 Sekunden eingeschaltet, 10 Sekunden ausgeschaltet) – siehe Einschaltzeit des Alarms und Abschaltzeit des Alarms.
5.7.3.4. Alarmeinstellungen¶
Wenn der Bildschirmpfeil auf die Option Einstellungen positioniert wird und die Multifunktionstaste betätigt wird, erscheint ein Bildschirm, auf dem mit den Pfeiltasten nach unten oder nach oben gewählt und anschließend mit der Multifunktionstaste bestätigt werden kann: Verzögerung, Still, Summerlautstärke, Temperatur einstellen (nur im Thermostatmodus).
5.7.3.4.1. Abschaltzeit des Alarms¶
Die Option Ausschaltdauer ist nur auf dem Bildschirm sichtbar, wenn als Alarmbetriebsart Zeit ausgewählt wurde. Die Auswahl dieser Option führt zur Einstellung der Dauer der Alarm-Aus-Zeit im Zeitmodus. Das Verfahren zum Einstellen und Speichern der neuen Einstellung erfolgt auf übliche Weise.
5.7.3.4.2. Einschaltzeit des Alarms¶
Die Option Einschaltdauer ist nur auf dem Bildschirm sichtbar, wenn als Alarmbetriebsart Zeitmodus ausgewählt wurde. Die Auswahl dieser Option führt zur Einstellung der Dauer der Alarm-Ein-Zeit im Zeitmodus. Das Verfahren zum Einstellen und Speichern der neuen Einstellung erfolgt auf übliche Weise.
Beide Zeiten können im Bereich von 1 bis 600 Sekunden eingestellt werden.
5.7.3.4.3. Verzögerung¶
Die Auswahl der Option Verzögerung und die Bestätigung mit Aktivieren ermöglichen die Eingabe einer Verzögerungszeit vom Zeitpunkt der Alarmerkennung bis zur Aktivierung des internen Summers und/oder des elektronischen Relais (Einstellbereich von 5 bis 60 Sekunden).
5.7.3.4.4. Leiser Modus¶
Der leise Modus ist ein Alarmbetriebsart, bei dem der Alarm automatisch stummgeschaltet wird, nachdem eine vordefinierte AUS Zeit vergangen ist, und automatisch wieder eingeschaltet wird (falls ein Alarmgrund besteht) sowie für die angegebene EIN Zeit eingeschaltet bleibt.
Die Auswahl von Still und die Bestätigung mit Aktivieren ermöglicht die Eingabe der EIN und AUS Zeiten. EIN ist die Alarm-Ein-Zeit und AUS ist die Alarm-Aus-Zeit. Beide Zeiten können im Bereich von 5 bis 600 Minuten eingestellt werden; die Werkseinstellungen betragen 5 Minuten Alarm-Ein-Zeit und 10 Minuten Alarm-Aus-Zeit.
Nach Ablauf der eingestellten Inaktivitätszeit des Alarms ertönt dieser erneut. Die Störungsmeldung des Thermostats ist dauerhaft auf dem Display sichtbar.

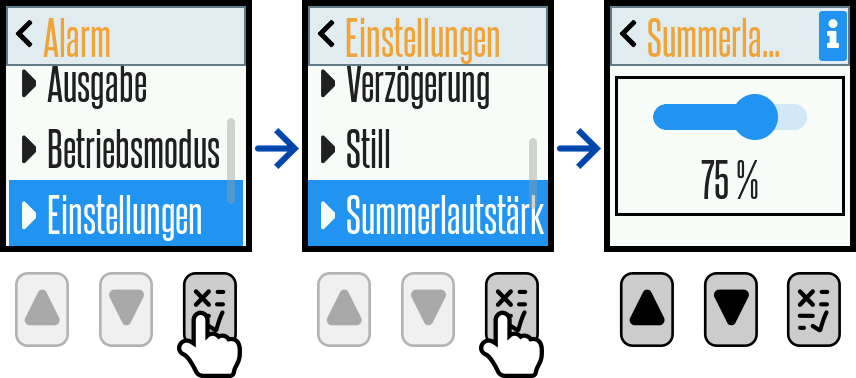

5.7.3.4.5. Lautstärke des Summer¶
Wenn der Bildschirmpfeil auf Summerlautstärke positioniert wird und die Multifunktionstaste betätigt wird, erscheint ein Bildschirm mit der Anzeige eines Schiebereglers und des prozentualen Lautstärkewerts. Durch Betätigen der Multifunktionstaste wird die Funktion aktiviert, und mit den Pfeiltasten nach unten und nach oben kann die Lautstärke im Bereich von 25 % bis 100 % eingestellt werden. Die Lautstärke wird auch durch die Verschiebung des Schiebereglers visualisiert, und die Bestätigung der Auswahl erfolgt durch Betätigen der Multifunktionstaste . Wie bei allen vorherigen Beispielen zum Einstellen einer Einstellung muss hier ebenfalls das übliche Verfahren zum Speichern der vorgenommenen Änderung durchgeführt werden. Die werkseitige Einstellung der Lautstärke beträgt 75 %.
5.7.3.4.6. Einstellung der Alarmauslösetemperatur¶
Wenn in der Gruppe Alarm als Quelle Alarm Niedrige Temperatur und/oder Hohe Temperatur ausgewählt wurde, werden hier die Werte eingestellt, bei denen der Alarm ausgelöst wird.
Wenn der Bildschirmpfeil auf Temperatur einstellen positioniert wird und die Multifunktionstaste betätigt wird, erscheint ein Bildschirm, auf dem mit den Tasten nach unten oder nach oben zwischen Min. Wert und Max. Wert gewählt und anschließend die Auswahl mit der Multifunktionstaste bestätigt werden kann.
Nach Bestätigung der Auswahl Min. Wert wird die Auslösung des Alarms für Niedrige Temperatur eingestellt. Dies bedeutet, dass der Alarm aktiviert wird, wenn die Sensortemperatur unter den eingegebenen Wert fällt. Der minimal mögliche Wert beträgt –55 °C.
Nach Bestätigung der Auswahl Max. Wert wird die Auslösung des Alarms für Hohe Temperatur eingestellt. Dies bedeutet, dass der Alarm aktiviert wird, wenn die Sensortemperatur unter den eingegebenen Wert fällt. Der maximal mögliche Wert beträgt 255 °C.
5.7.3.5. Status des Alarmausgangs¶
Wenn der Bildschirmpfeil auf die Option Aktueller Zustand positioniert wird und die Multifunktionstaste betätigt wird, erscheint auf dem Bildschirm eine grafische Darstellung des aktuellen Status der Alarmausgänge – interne Summer und/oder elektronisches Relais (falls als Alarmausgang ausgewählt).
Bildschirmansicht, wenn Summer und elektronisches Relais nicht aktiviert sind:
Bildschirmansicht, wenn Summer und elektronisches Relais aktiviert sind:
5.7.4. Einstellung der Gruppe Anzeige¶
Innerhalb der Gruppe Anzeige werden folgende Parameter eingestellt: Sperren, Automatische Reduzierung, Helligkeit und Statusleiste.
5.7.4.1. Gerätesperrung und Passwort¶
Wenn der Bildschirmpfeil auf Sperren positioniert wird und die Multifunktionstaste betätigt wird, erscheint ein Bildschirm zum Aktivieren (Aktivieren ) oder Deaktivieren () der Gerätesperre. Die Auswahl erfolgt durch Betätigen der Multifunktionstaste . Ist die Auswahl bestätigt ( Aktivieren ), erscheint der Bildschirm Passwort mit drei Eingabefeldern für Ziffern. Das Werkspasswort lautet 1, 2, 3. Jede Ziffer kann von 0 bis 9 geändert werden, wobei die Tasten nach unten oder nach oben verwendet werden. Nach Eingabe einer Ziffer muss diese mit der Multifunktionstaste bestätigt werden.
Wichtig
Das Werkspasswort lautet 1 2 3
Zweck der Sperre ist es, unbefugte oder nicht fachkundige Personen daran zu hindern, die Geräteeinstellungen zu ändern. Diese Personen sollten das Passwort nicht kennen und somit nicht in der Lage sein, den ordnungsgemäßen Ablauf des Heiz- oder Kühlprozesses zu beeinträchtigen.

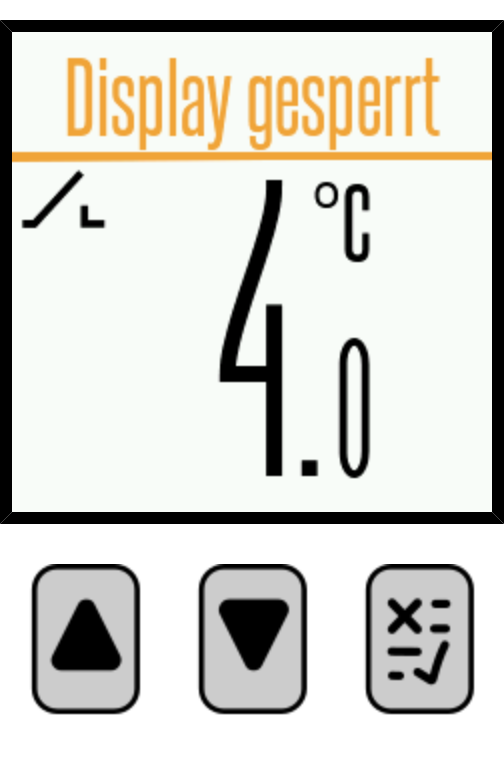

Nach der Eingabe und Bestätigung Ihres eigenen Passworts erfolgt die manuelle Sperrung durch gleichzeitiges Drücken der Tasten nach unten und nach oben während die Hauptanzeige auf dem Gerät sichtbar ist. Eine weitere Möglichkeit zur Sperrung ist die automatische Sperre nach einer vorab eingestellten Zeit. Auf dem Display wird die Information Display gesperrt angezeigt.
Soll die automatische Sperre verwendet werden, wird sie unmittelbar nach der Passworteingabe eingestellt. Durch Drücken der Taste nach unten wird das Laufdisplay Automatische Sperre aktivieren geöffnet, wo mit der Multifunktionstaste die automatische Sperre ausgewählt oder nicht ausgewählt werden kann. Wird die automatische Sperre ausgewählt, erscheint ein neues Display, auf dem gewählt werden kann, ob diese Sperre Sichtbar () sein soll oder nicht ().
„Sichtbar“ bedeutet, dass am unteren Rand der Hauptanzeige eine Linie erscheint, die allmählich schrumpft und so anzeigt, wie viele der letzten 10 Sekunden bis zur Sperre verstrichen sind. Nach der Wahl der Sichtbarkeit oder Unsichtbarkeit muss noch die Zeit eingestellt werden, nach der die automatische Sperre erfolgen soll. Diese Zeit kann im Bereich von 30 bis 300 Sekunden liegen; die Werkseinstellung beträgt 60 Sekunden, ist jedoch standardmäßig nicht aktiviert.
5.7.4.2. Gerät entsperren¶
Wenn sich im Hauptbildschirm des Geräts befindet und die Multifunktionstaste betätigt wird, erscheint die Meldung: Display gesperrt. Halten Sie 3 Sekunden lang gedrückt, um das Passwort einzugeben. Nach dreisekundigem Halten der Multifunktionstaste erscheint der Bildschirm zur Eingabe eines dreistelligen Passwortes. Mit der Multifunktionstaste sowie den Tasten nach unten oder nach oben ist das eigene Passwort einzugeben und zu bestätigen; daraufhin erscheint der Bildschirm mit der Meldung Display entsperrt.
Hinweis: Wenn zuvor die automatische Sperre aktiviert wurde, tritt sie erneut auf, sobald die für die automatische Sperre eingestellte Zeit abgelaufen ist. Kurzzeitig erscheint die Meldung Display gesperrt auf dem Display, und später wird sie als Laufinformation in der Statusleiste angezeigt. Bei Eingabe eines ungültigen Passworts erscheint die Warnung Falsches Passwort auf dem Display.
Wichtig
Falls Sie Ihr Passwort vergessen haben, können Sie es durch Drücken der Tasten und auf den Werkswert zurücksetzen.
Dazu muss die Taste mindestens 10-mal schnell gedrückt werden, gefolgt von mindestens 10 schnellen Drücken der Taste .
5.7.4.3. Automatische Reduzierung der Bildschirmhelligkeit¶
Wenn der Bildschirmpfeil auf Automatische Reduzierung positioniert wird und die Multifunktionstaste betätigt wird, erscheint ein Bildschirm zum Aktivieren (Aktivieren ) oder Deaktivieren () der automatischen Reduzierung der Bildschirmhelligkeit. Die Auswahl erfolgt durch Betätigen der Multifunktionstaste . Ist die Auswahl bestätigt, erscheint auf dem nächsten Bildschirm die Zeitspanne, nach der die Helligkeit reduziert wird. Diese Zeit ist im Bereich von 5 bis 60 Sekunden einstellbar. Der Werkseinstellungswert beträgt 30 Sekunden.
5.7.4.4. Helligkeit¶
Wenn der Bildschirmpfeil auf Helligkeit positioniert wird und die Multifunktionstaste betätigt wird, erscheint ein Bildschirm mit der Anzeige des Schiebereglers und des Prozentwerts der Bildschirmhelligkeit. Durch Betätigen der Multifunktionstaste wird die Funktion aktiviert, und mit den Tasten nach unten ▼ und nach oben ▲ kann die Helligkeit im Bereich von 25 bis 100 % eingestellt werden. Der Helligkeitsgrad wird visuell durch die Verschiebung des Schiebereglers dargestellt, und die Bestätigung der Auswahl erfolgt durch Betätigen der Multifunktionstaste . Wie bei allen vorherigen Einstellbeispielen ist auch hier der übliche Vorgang zum Speichern der vorgenommenen Änderung durchzuführen.
5.7.4.5. Statusleiste¶
Die letzte, jedoch sehr nützliche Einstellungsmöglichkeit innerhalb der Gruppe Anzeige trägt den Namen Statusleiste. Was ist die Statusleiste? Es handelt sich um einen am oberen Rand des Hauptbildschirms sichtbaren Streifen, auf dem sehr nützliche Informationen über den Betriebsmodus, die Moduseinstellungen und andere wichtige Daten laufen.
Wenn der Bildschirmpfeil auf Statusleiste positioniert wird und die Multifunktionstaste betätigt wird, erscheint ein Bildschirm mit der Möglichkeit, vier anzuzeigende Daten auszuwählen, nämlich: Temperatur einstellen., Relais, Alarmausgang und Alarmfehler. Die Auswahl erfolgt durch Aktivieren der Multifunktionstaste und Hinzufügen eines Bestätigungshakens vor dem ausgewählten Anzeigedatenpunkt.
Die Auswahl Temperatur einstellen. zeigt die gewünschte Heiz- oder Kühlungstemperatur an.
Die Auswahl Relais zeigt den Status des Hauptrelaisausgangs (EIN / AUS) an.
Die Auswahl Alarmausgang zeigt den aktuellen Alarmstatus (EIN / AUS) an.
Die Auswahl Alarmfehler beschreibt Fehler, die einen Alarm ausgelöst haben (Kein Fehler / Fehler: Sensor kurzgeschlossen / Fehler Fehler: Sensor nicht angeschlossen).
Die Werkseinstellung ist so, dass alle 4 Daten in der Statusleiste angezeigt werden.
Bemerkung
Auf der Statusleiste werden je nach Geräteeinstellung weitere Informationen angezeigt. Dazu gehören unter anderem: Display gesperrt, Thermostatmodus, Heizmodus, Manueller Modus, Hauptausgang : AUS, Hauptausgang : EIN, Zeitmodus, Hilfsausgang : EIN , Hilfsausgang : AUS , Einschaltzeit einstellen , Ausschaltzeit einstellen .
